Ein Hutschienennetzteil ist eine Stromversorgung, die 230 V Wechselspannung in eine geregelte Kleinspannung umsetzt und direkt auf die 35-mm-Tragschiene im Schaltschrank geschnappt wird. 24 V Gleichspannung ist dabei der Standard für Steuerungen, Sensorik, Busgeräte und Gebäudeautomation. Die Auswahl scheitert selten an der Spannung, fast immer am Strom: zu knapp bemessen, zu warm eingebaut, keine Reserve für den Anlauf.
Warum 24 V der Standard ist
24 V DC liegt im Bereich der Schutzkleinspannung. Richtig ausgeführt als SELV oder PELV bedeutet das einen sicheren Betrieb auch an offen zugänglichen Klemmen und eine deutlich entschärfte Fehlersituation gegenüber 230 V. Dazu kommt die Gerätevielfalt: Steuerungen, Relaisbaugruppen, Zähler, Gateways und Aktorik in der Gebäudetechnik erwarten üblicherweise 24 V.
Getaktete Netzgeräte haben die alten Trafolösungen weitgehend verdrängt. Sie sind leichter, kleiner und arbeiten über einen weiten Eingangsspannungsbereich. Im Gegenzug verlangen sie mehr Aufmerksamkeit bei Wärmeabfuhr, Absicherung und beim Verhalten im Kurzschlussfall. Einen Überblick über die verfügbaren Bauformen gibt die Auswahl an Stromversorgungen und Transformatoren.
Leistung ehrlich rechnen, nicht schätzen
Der erste Schritt ist eine Liste aller Verbraucher am 24-V-Kreis mit ihrer jeweiligen Stromaufnahme. Addiere diese Werte und rechne dann zwei Zuschläge dazu: einen für spätere Erweiterungen und einen für die Verluste auf der Leitung. Als Faustregel plant man 20 bis 30 Prozent Reserve ein. Wer punktgenau auslegt, hat beim ersten nachgerüsteten Gerät ein Problem.

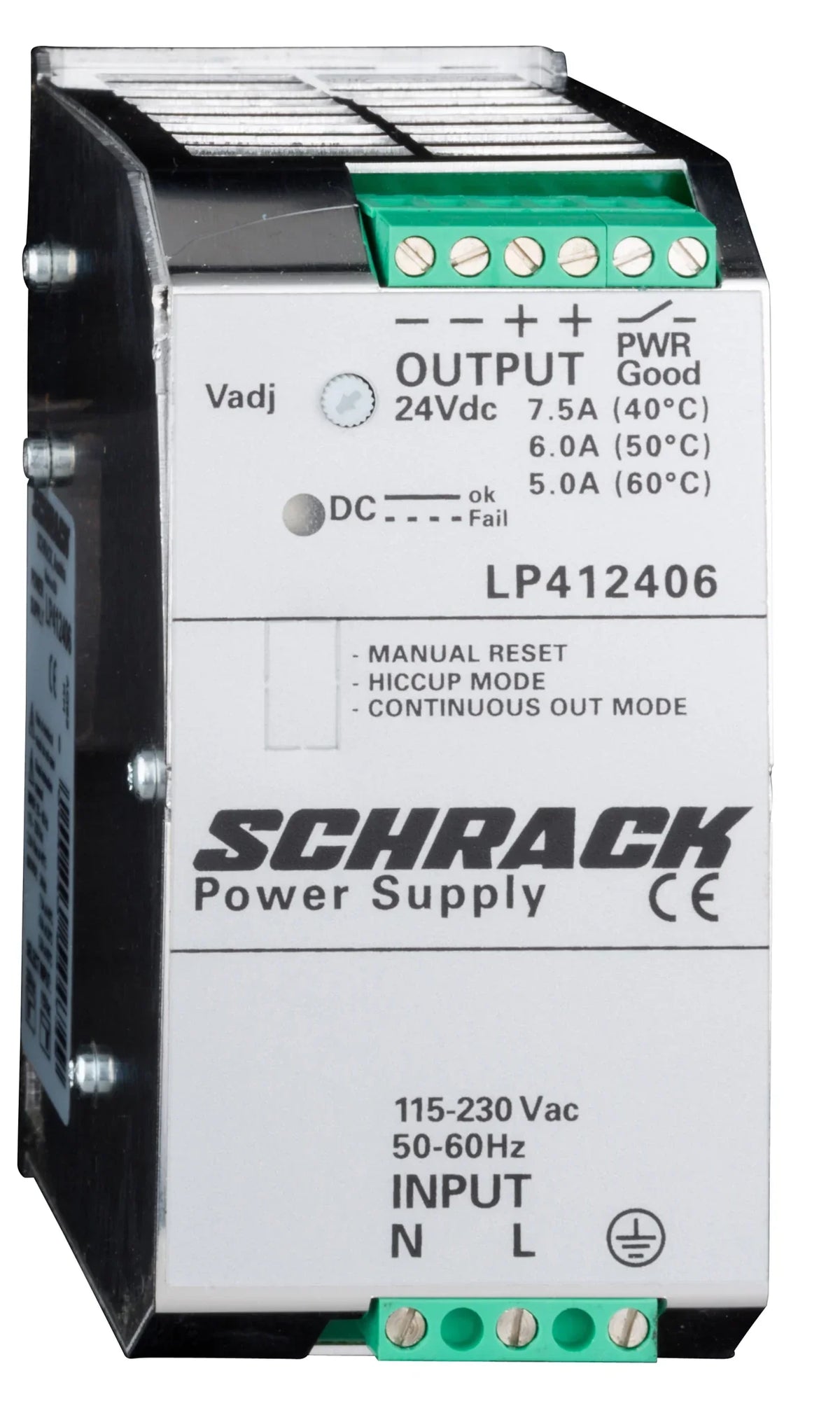

Für kleine Anwendungen wie ein Gateway, ein paar Relais und einen Zähler reicht ein Netzgerät mit 2,5 A. Sobald Steuerung, Sensorik, Anzeigen und mehrere Aktoren zusammenkommen, ist ein Netzgerät mit 6 A die häufigere Wahl. Die Baugrößen darüber existieren nicht ohne Grund: Wer eine Anlage schrittweise erweitert, fährt mit der nächstgrößeren Stufe meist günstiger als mit einem zweiten Gerät.
Achte auf das Kleingedruckte in der Typbezeichnung. Die Angabe zum Nennstrom gilt bei einer bestimmten Umgebungstemperatur. Ein Netzgerät mit 6 A bei 50 Grad Celsius liefert bei 60 Grad im geschlossenen Schrank weniger. Dieses Derating steht im Datenblatt als Kurve und ist kein Sicherheitspuffer, sondern eine Betriebsgrenze.
Anlaufstrom und kapazitive Lasten
Viele Verbraucher ziehen beim Einschalten kurzzeitig ein Vielfaches ihres Dauerstroms. Ursache sind Eingangskondensatoren in den angeschlossenen Geräten. Ein Netzteil, das rechnerisch passt, kann deshalb beim Zuschalten in die Strombegrenzung gehen und die Spannung einbrechen lassen. Die Steuerung startet dann nicht sauber oder läuft in eine Dauerschleife aus Anlauf und Abschaltung.
Zwei Wege helfen: Entweder das Netzteil bietet eine kurzzeitige Leistungsreserve, oft als Power-Boost bezeichnet, oder Du staffelst die Zuschaltung der Lasten über Relais oder Zeitstufen. In der Gebäudeautomation mit vielen kleinen Busteilnehmern ist das seltener nötig, bei Displays, Industrie-PCs und größeren Umrichtern dagegen regelmäßig.
Absicherung der 24-V-Seite
Ein häufiger Planungsfehler steckt hinter dem Netzteil. Bei einem Kurzschluss auf einem Abgang begrenzt ein getaktetes Netzgerät den Strom. Es fließt also nicht der hohe Kurzschlussstrom, den ein normaler Leitungsschutzschalter zum schnellen Auslösen braucht. Das Ergebnis: Die Sicherung löst nicht aus, stattdessen bricht die Spannung im gesamten 24-V-Kreis zusammen und die ganze Anlage steht wegen eines einzelnen defekten Abgangs.
Deshalb gehören auf die Sekundärseite Schutzgeräte, die für Gleichstrom und für den begrenzten Kurzschlussstrom einer elektronischen Stromversorgung ausgelegt sind. Die Auswahl treffen Netzteil-Datenblatt und Herstellerangabe gemeinsam. Auf der 230-V-Seite gelten die üblichen Regeln der Verteilung und Schutztechnik nach DIN VDE 0100.
Der Leitungsquerschnitt ist der zweite stille Fehler. Bei 24 V wirkt sich jeder Spannungsfall stärker aus als bei 230 V, weil er sich auf eine viel kleinere Nennspannung bezieht. Zwanzig Meter dünne Steuerleitung zu einem Verbraucher am Hallenende können ausreichen, damit dort nicht mehr genug ankommt. Rechne den Spannungsfall bei langen Wegen nach und wähle die Leitung entsprechend.
Wenn Ausfall keine Option ist: Puffer und Redundanz
Für Anlagen, die einen Netzausfall überbrücken oder wenigstens kontrolliert herunterfahren sollen, gibt es Netzgeräte mit integrierter Pufferung. Ein Netzgerät mit USV-Funktion und 10 A hält die 24-V-Seite bei kurzen Einbrüchen aufrecht. Das schützt Steuerungen vor unsauberen Abschaltungen und vermeidet beschädigte Datenstände.
Echte Redundanz ist etwas anderes: Dabei arbeiten zwei Netzteile parallel auf eine Sammelschiene, entkoppelt über ein Redundanzmodul. Fällt ein Gerät aus, übernimmt das zweite ohne Unterbrechung. Sinnvoll ist das dort, wo ein Stillstand teuer wird oder die Anlage schlecht erreichbar ist. Beide Netzteile müssen dafür jeweils allein die volle Last tragen können.
Hängen im selben Schrank noch Switch, Router oder ein Industrie-PC mit 230 V, ist eine eigene Absicherung über eine USV die passende Ergänzung. Welche Bauart dafür infrage kommt, vergleicht der Beitrag USV für Netzwerkschrank und Technikraum.
Montage: Wärme ist der Lebensdauerkiller
Getaktete Netzteile geben ihre Verlustleistung überwiegend als Wärme ab. Halte die vom Hersteller geforderten Abstände nach oben und unten ein, auch wenn der Platz im Schrank knapp wird. Die Einbaulage ist vorgegeben, meist senkrecht mit freier Konvektion. Ein Netzteil direkt unter einem warmen Frequenzumrichter oder eingeklemmt zwischen zwei Reihenklemmenblöcken altert schneller, als es das Datenblatt verspricht.
Plane den Schaltschrank deshalb mit Luft. Wer die Reihen voll ausnutzt, hat zwar eine kompakte Verteilung, verliert aber Kühlung und jede spätere Erweiterungsmöglichkeit. Eine saubere Beschriftung der 24-V-Abgänge gehört dazu, sonst wird jede Fehlersuche im Bestand zur Rätselrunde.
Typische Einsatzfälle in der Gebäudetechnik
In der Gebäudeautomation versorgt das 24-V-Netzteil Gateways, Zählerschnittstellen, Regler und Aktoren. Welche Systeme dabei zusammenkommen und wo die Schnittstellen liegen, zeigt der Beitrag zu openHAB, ioBroker und Home Assistant. Sitzt die Auswertung lokal im Technikraum statt in der Cloud, gilt dasselbe für Rechenhardware und Netzwerktechnik: Edge Computing im Gebäude ordnet ein, wann sich das lohnt.
In der Industrie kommen Sensorik, Schaltschrankbeleuchtung, Türkontakte und Signalsäulen dazu. Hier zahlt sich eine getrennte Versorgung aus: ein Netzteil für die Steuerung, ein zweites für die Peripherie. Ein Kurzschluss an einem Sensorkabel legt dann nicht die gesamte Anlage still.
Häufige Fragen
Wie viel Reserve soll ich einplanen?
Als Faustregel 20 bis 30 Prozent über der Summe aller Dauerströme. Kommen Verbraucher mit hohem Einschaltstrom dazu, prüfe zusätzlich die kurzzeitige Leistungsreserve des Netzteils.
Warum liefert mein Netzteil weniger Strom als angegeben?
Die Nennangabe gilt bei einer bestimmten Umgebungstemperatur. Steigt die Temperatur im Schrank, sinkt der zulässige Dauerstrom. Die Derating-Kurve im Datenblatt zeigt den tatsächlichen Wert.
Kann ich zwei Netzteile einfach parallel schalten?
Nicht ohne Weiteres. Für einen echten Parallelbetrieb müssen die Geräte dafür freigegeben sein, üblicherweise mit einem Redundanzmodul zur Entkopplung. Zwei Netzteile direkt auf dieselben Klemmen zu legen, ist keine Redundanz.
Welche Sicherung gehört auf die 24-V-Seite?
Ein Schutzgerät, das für Gleichstrom und für den begrenzten Kurzschlussstrom elektronischer Netzgeräte ausgelegt ist. Standard-Leitungsschutzschalter lösen in dieser Konstellation oft nicht zuverlässig aus.
Brauche ich eine Pufferung?
Immer dann, wenn eine Steuerung bei kurzen Spannungseinbrüchen nicht unkontrolliert abschalten darf. Für reine Sensorversorgung ist sie meist verzichtbar.
