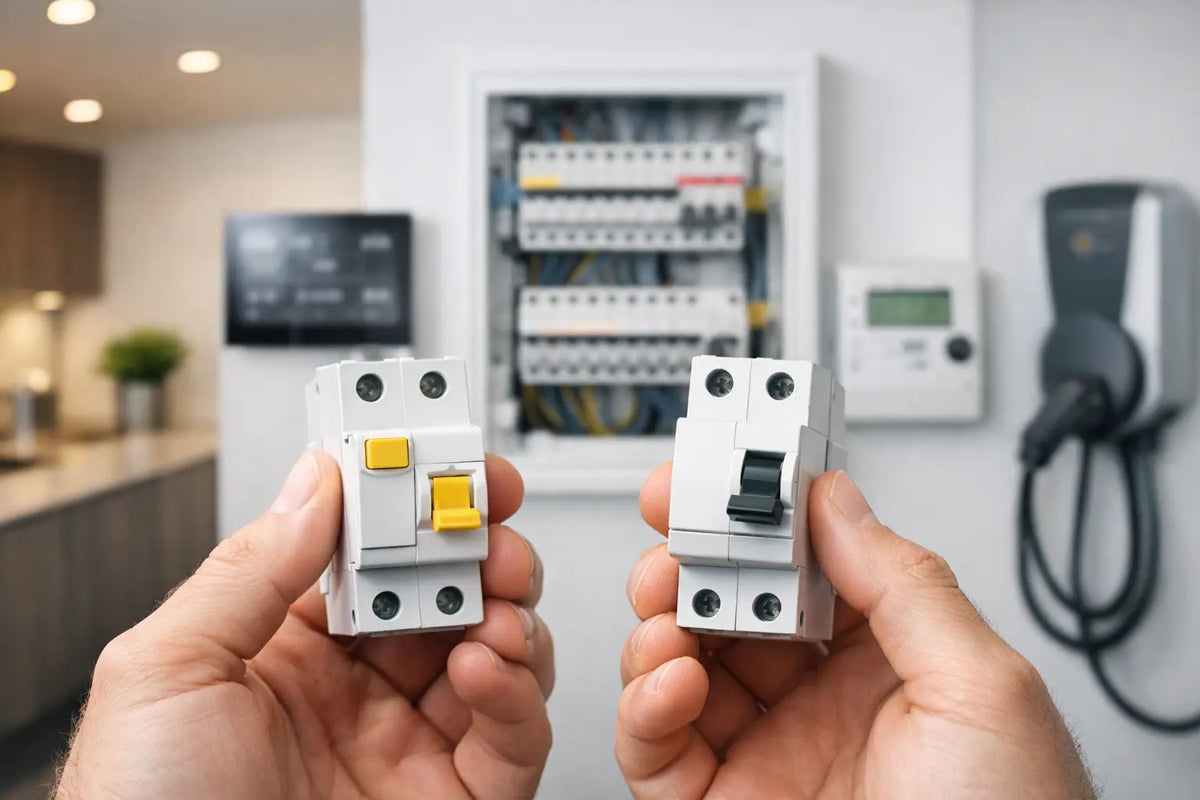

Wenn im Sicherungskasten von FI und LS die Rede ist, geht es nicht um zwei Varianten derselben Sicherung. Genau hier entsteht oft die Verwirrung. Wer fragt, was ist der unterschied zwischen fi und ls?, meint meistens: Welcher Schalter schützt Menschen, welcher schützt Leitungen - und warum sind oft beide im Verteiler eingebaut?
Die kurze Antwort: Ein FI schützt vor Fehlerströmen und damit vor gefährlichen Stromunfällen. Ein LS schützt Leitungen und Stromkreise vor Überlast und Kurzschluss. Beide haben also unterschiedliche Aufgaben. Sie ergänzen sich, statt sich zu ersetzen.
Was ist der Unterschied zwischen FI und LS
Der FI-Schalter heißt korrekt Fehlerstrom-Schutzschalter. Häufig liest Du auch RCD. Er überwacht, ob der Strom, der über den Außenleiter hinausgeht, auch über den Neutralleiter wieder zurückkommt. Ist das nicht der Fall, fließt irgendwo ein Fehlerstrom ab - zum Beispiel über ein defektes Gerät, Feuchtigkeit oder im schlimmsten Fall über einen Menschen. Dann schaltet der FI sehr schnell ab.
Der LS-Schalter ist der Leitungsschutzschalter. Umgangssprachlich wird er oft einfach Sicherungsautomat genannt. Seine Aufgabe ist eine andere: Er schützt Leitungen vor zu hoher Strombelastung. Das passiert bei Überlast, etwa wenn zu viele Verbraucher an einem Stromkreis hängen, oder bei einem Kurzschluss. Dann löst der LS aus, bevor Leitungen überhitzen oder beschädigt werden.
Technisch gesehen überwacht der FI also Differenzströme, der LS dagegen Stromstärke und Kurzschlussverhalten. Genau das ist der Kern der Frage: Was ist der unterschied zwischen fi und ls? Der eine dient primär dem Personenschutz, der andere dem Leitungs- und Brandschutz.
Wofür ist ein FI-Schalter da
Ein FI vergleicht ständig hin- und rückfließenden Strom. Solange beide Werte gleich sind, bleibt er eingeschaltet. Entsteht eine Differenz, schaltet er ab. Typische Auslöseströme im Wohnbereich liegen bei 30 mA. Dieser Wert ist so gewählt, dass gefährliche Fehlerströme schnell unterbrochen werden.
In der Praxis ist der FI immer dann relevant, wenn Strom einen unerwünschten Weg nimmt. Das kann durch beschädigte Isolierung, Feuchtigkeit im Außenbereich, defekte Haushaltsgeräte oder Installationsfehler passieren. Deshalb ist der FI heute in vielen Bereichen Pflicht und längst Standard in modernen Elektroinstallationen.
Wichtig ist aber: Ein FI schützt nicht automatisch vor jeder Art von Überstrom. Wenn Du einen Stromkreis überlastest, etwa mit mehreren leistungsstarken Geräten, ist das nicht die Aufgabe des FI. Dafür ist der LS zuständig.
Wofür ist ein LS-Schalter da
Der LS schützt die elektrische Leitung. Er verhindert, dass Kabel durch zu hohe Ströme zu warm werden. Dazu besitzt er im Regelfall zwei Auslösemechanismen: einen thermischen Schutz für Überlast und einen magnetischen Schutz für Kurzschluss.
Der thermische Teil reagiert eher verzögert. Wenn ein Stromkreis über längere Zeit zu hoch belastet wird, löst der LS aus. Der magnetische Teil reagiert sehr schnell, wenn ein Kurzschluss auftritt. Das ist nötig, weil dann in Sekundenbruchteilen extrem hohe Ströme fließen können.
Ob ein LS mit B-, C- oder seltener D-Charakteristik eingesetzt wird, hängt vom Anwendungsfall ab. Im klassischen Wohnbereich ist B oft üblich. Für Verbraucher mit höheren Einschaltströmen kann C sinnvoll sein. Das ist kein Detail für nebenbei, sondern sollte zur Anlage und Last passen.
Warum Du meistens beides brauchst
FI und LS erfüllen zwei verschiedene Schutzfunktionen. Deshalb reicht in den meisten Stromkreisen nicht nur einer von beiden. Ein FI ohne LS würde keine Leitung gegen Überlast absichern. Ein LS ohne FI würde Fehlerströme unter Umständen nicht erkennen, die für Menschen gefährlich werden können.
In modernen Unterverteilungen findest Du daher meist eine Kombination aus beiden Schutzarten. Entweder als getrennte Geräte - also ein FI plus mehrere LS-Schalter - oder als kombiniertes Gerät, den FI/LS-Schalter. Letzterer vereint Fehlerstromschutz und Leitungsschutz in einem Modul.
Das ist besonders praktisch, wenn einzelne Stromkreise separat abgesichert werden sollen. Löst ein FI/LS aus, ist nur der betroffene Stromkreis weg und nicht gleich ein größerer Bereich. Das kann im Wohnhaus, in der Werkstatt oder bei gewerblichen Installationen ein echter Vorteil sein.
FI, LS oder FI/LS - was ist sinnvoll
Das hängt von Aufbau, Platz und gewünschter Selektivität ab. Ein zentraler FI mit mehreren nachgeschalteten LS-Schaltern spart im Verteiler meist Platz und ist klassisch aufgebaut. Der Nachteil: Bei einem Fehler kann ein ganzer Bereich spannungslos werden.
Ein FI/LS pro Stromkreis ist oft die sauberere Lösung, weil Störungen besser eingegrenzt werden. Das erhöht die Verfügbarkeit einzelner Bereiche. Dafür brauchst Du mehr Platz im Verteiler und je nach Ausführung kann die Planung etwas aufwendiger sein.
Bei Neubau, Sanierung oder Erweiterung lohnt sich dieser Blick in die Praxis mehr als jede reine Produktfrage. Es geht nicht nur darum, ob ein Schalter vorhanden ist, sondern wie sinnvoll die Anlage strukturiert ist.
Woran erkennst Du den Unterschied im Verteiler
Ein FI-Schalter hat meist eine Prüftaste mit T oder Test. Außerdem ist auf dem Gerät ein Bemessungsfehlerstrom angegeben, zum Beispiel 30 mA. Häufig schützt ein FI mehrere Stromkreise gemeinsam.
Ein LS-Schalter ist meist schmaler und mit einem Nennstrom wie B16, C16 oder B10 gekennzeichnet. Diese Angabe beschreibt unter anderem die Charakteristik und den maximalen Betriebsstrom des Stromkreises.
Ein FI/LS kombiniert beides auf einem Gerät. Du findest also sowohl eine Prüftaste als auch Angaben zu Fehlerstrom und Leitungsschutz. Im Verteiler ist das die kompakte Lösung, aber nicht automatisch in jeder Anlage die beste. Es kommt auf Aufbau und Einsatzbereich an.
Typische Missverständnisse bei FI und LS
Ein häufiger Irrtum ist, dass der FI die normale Sicherung ersetzt. Das stimmt nicht. Ebenso falsch ist die Annahme, dass ein LS bei Stromschlag zuverlässig schützt. Auch das ist nicht seine Aufgabe.
Ein weiterer Punkt: Wenn ein FI auslöst, heißt das nicht automatisch, dass der FI defekt ist. Oft liegt tatsächlich ein Fehlerstrom vor - zum Beispiel durch ein angeschlossenes Gerät oder Feuchtigkeit in einem Stromkreis. Beim LS gilt das Gleiche: Wenn er fällt, steckt meist eine reale Überlast oder ein Kurzschluss dahinter.
Gerade bei wiederholtem Auslösen sollte nicht einfach mehrfach wieder eingeschaltet werden, bis es irgendwann hält. Dann muss die Ursache gefunden werden. Spätestens hier ist eine Elektrofachkraft gefragt.
Was gilt für Haus, Bad, Außenbereich und Gewerbe
In Feuchträumen, im Bad, im Außenbereich und überall dort, wo das Risiko durch Umgebungsbedingungen steigt, ist der FI besonders relevant. Das betrifft Steckdosenkreise, Gartenanlagen, Garagen oder Beleuchtung im Außenbereich.
Im Gewerbe oder in technischen Anlagen wird die Auswahl oft differenzierter. Dort spielen Lastarten, Anlaufströme, Maschinen, Selektivität und Ausfallsicherheit eine größere Rolle. Auch der richtige FI-Typ ist dann wichtig, etwa Typ A oder je nach Anwendung andere Ausführungen. Das ist keine Nebensache, sondern Teil einer fachgerechten Planung.
Für Heimwerker gilt deshalb: Verstehen, was FI und LS tun, ist sinnvoll. Auswahl, Auslegung und Installation gehören aber in vielen Fällen in Fachhände. Gerade Arbeiten im Verteiler sind nichts für Versuch und Irrtum.
Was Du bei der Auswahl beachten solltest
Entscheidend sind Nennstrom, Charakteristik, Bemessungsfehlerstrom, Polzahl, FI-Typ und der verfügbare Platz im Verteiler. Dazu kommen Fragen der Normkonformität und der Abstimmung mit der vorhandenen Installation.
Wer nur auf die Bezeichnung schaut, kauft schnell am Bedarf vorbei. Ein LS mit falscher Charakteristik kann im Alltag unnötig auslösen oder im Fehlerfall nicht optimal zur Anlage passen. Ein FI muss zur Art der Verbraucher und zur Gesamtinstallation passen. Gerade bei modernen Geräten mit Elektronik reicht Standardwissen oft nicht ganz aus.
Wenn Du Komponenten für Neuaufbau, Erweiterung oder Austausch suchst, lohnt sich deshalb ein genauer Blick auf technische Daten statt auf bloße Produktnamen. Genau an diesem Punkt trennt sich Baumarktlogik von sauber geplanter Elektroinstallation.
Die Frage was ist der unterschied zwischen fi und ls? ist am Ende schnell beantwortet - aber die richtige Auswahl hängt immer vom Stromkreis ab. Wenn Du das Prinzip einmal sauber verstanden hast, liest sich auch der Verteiler deutlich klarer. Und genau das hilft Dir bei Planung, Fehlersuche und der Entscheidung, welche Schutzgeräte wirklich zusammenpassen.
