Wenn im Carport schon das E-Auto eingeplant ist, im Zählerschrank aber noch alles auf klassische Hauslast ausgelegt ist, wird es schnell konkret. Die Frage „wie installiere ich eine Wallbox Vorbereitung im Zählerschrank“ klingt nach einem einzelnen Arbeitsschritt, tatsächlich geht es aber um mehrere sauber abgestimmte Punkte: Leistung, Schutz, Platz im Verteiler, Leitungsführung und die Vorgaben des Netzbetreibers.
Wichtig zuerst: Arbeiten im Zählerschrank und an der festen Elektroinstallation gehören in die Hände einer Elektrofachkraft. Du kannst die Vorbereitung planerisch verstehen, Material abstimmen und Leerrohre oder bauliche Wege vorbereiten. Anschluss, Absicherung, Prüfung und Inbetriebnahme müssen fachgerecht erfolgen.
Was mit Wallbox-Vorbereitung im Zählerschrank gemeint ist

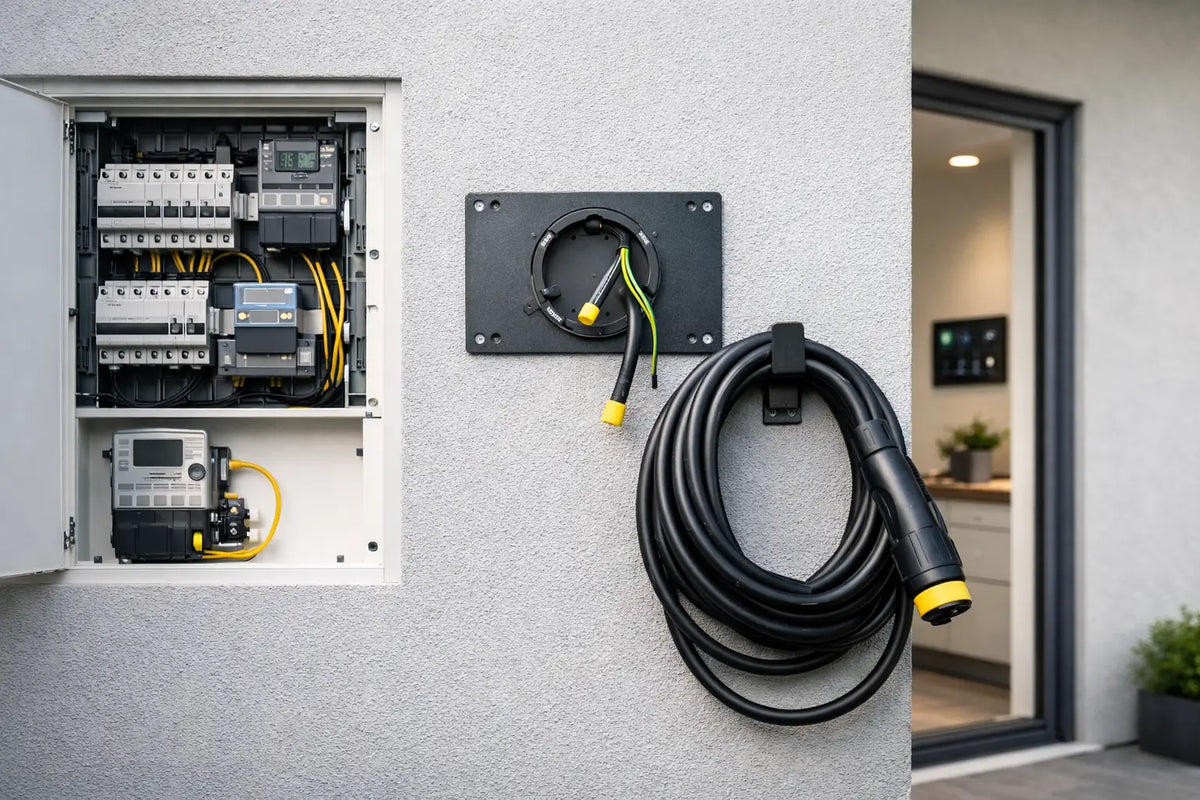

Die Vorbereitung bedeutet nicht automatisch, dass die Wallbox schon montiert wird. Gemeint ist meist, dass im Zählerschrank und in der Unterverteilung alle Voraussetzungen geschaffen werden, damit später ohne größeren Umbau geladen werden kann. Dazu gehören ein eigener Stromkreis für die Ladeeinrichtung, passende Schutzgeräte, ausreichend Reserve im Verteiler und eine Leitung zum Montageort der Wallbox.
In der Praxis wird fast immer ein separater Abgang vorgesehen. Eine Wallbox hängt nicht einfach mit auf einer vorhandenen Drehstromsteckdose oder einem beliebigen Stromkreis. Der Ladepunkt ist eine dauerhafte, hohe Last. Genau deshalb muss die Anlage darauf ausgelegt sein.
Wie installiere ich eine Wallbox Vorbereitung im Zählerschrank richtig
Die eigentliche Reihenfolge ist technisch klar. Zuerst wird geprüft, was der vorhandene Zählerschrank und die Hausinstallation überhaupt hergeben. Danach wird festgelegt, mit welcher Ladeleistung gearbeitet werden soll. Im Einfamilienhaus geht es häufig um 11 kW, also 3-phasig mit 16 A. 22 kW sind ebenfalls möglich, aber nur dann sinnvoll, wenn Fahrzeug, Hausanschluss, Netzbetreiber und die spätere Nutzung das auch wirklich hergeben.
Von dieser Entscheidung hängt fast alles ab: Leitungsquerschnitt, Absicherung, Schutzorgane, möglicher Lastmanagement-Bedarf und Platzbedarf im Schrank. Wer hier zu knapp plant, baut später doppelt.
Schritt 1: Bestand im Zählerschrank prüfen
Bevor irgendein Material festgelegt wird, schaut die Elektrofachkraft auf den Ist-Zustand. Relevant sind freie Teilungseinheiten, Sammelschienen- oder Verdrahtungssystem, Hauptleitungsabzweig, vorhandener Überspannungsschutz und die Gesamtstruktur des Zählerschranks. Bei älteren Anlagen ist oft nicht der fehlende Leitungsschutzschalter das Problem, sondern der gesamte Platz- und Normzustand.
Auch die Hausanschlusssituation spielt mit hinein. Wenn bereits Wärmepumpe, Durchlauferhitzer oder Photovoltaik vorhanden sind, muss die Lastverteilung sauber betrachtet werden. Eine Wallbox ist kein isolierter Verbraucher. Sie verändert das Lastprofil des Gebäudes deutlich.
Schritt 2: Ladeleistung und Leitungsweg festlegen
Für viele Wohngebäude ist 11 kW die vernünftige Vorbereitung. Das reduziert Anforderungen an Anschlussleistung und Genehmigungsaufwand und deckt den Alltag meist vollständig ab. Wenn die Wallbox später weiter vom Zählerschrank entfernt sitzt, zum Beispiel in einer freistehenden Garage, muss der Spannungsfall mitgedacht werden. Dann reicht der Standardquerschnitt nicht immer automatisch.
Der Leitungsweg sollte nicht nur kurz, sondern auch praktikabel sein. Leerrohr, Mauerdurchführung, Kellertrasse oder Aufputzführung müssen zur Umgebung passen. Wer jetzt großzügig plant, spart später Zeit. Ein ausreichend dimensioniertes Leerrohr ist oft die günstigste Reserve überhaupt.
Schritt 3: Eigener Stromkreis mit passender Absicherung
Die Wallbox bekommt einen eigenen Endstromkreis. Typisch ist ein dreipoliger Leitungsschutzschalter, abgestimmt auf die spätere Ladeleistung und den Leitungsquerschnitt. Dazu kommt der erforderliche Fehlerstromschutz. Genau hier passieren in der Planung die meisten Missverständnisse.
Nicht jede Wallbox braucht denselben externen Fehlerstromschutz. Viele Geräte haben bereits eine integrierte DC-Fehlerstromerkennung von 6 mA. Dann genügt vorgelagert oft ein Fehlerstromschutzschalter Typ A, sofern der Hersteller das ausdrücklich so vorsieht. Fehlt diese Funktion in der Wallbox, kann ein Typ B oder ein geeigneter Typ A-EV erforderlich sein. Entscheidend ist also nicht Bauchgefühl, sondern die technische Vorgabe des konkreten Geräts.
Schritt 4: Reserve und Erweiterbarkeit einplanen
Eine gute Wallbox-Vorbereitung denkt nicht nur an heute. Vielleicht kommt später ein zweites E-Auto, eine größere Wallbox oder eine Einbindung ins Energiemanagement dazu. Dann ist es sinnvoll, im Zählerschrank Reserveplätze, ein Kommunikationskabel oder zusätzliche Leitungswege vorzusehen.
Besonders bei Kombinationen aus Photovoltaik, Batteriespeicher und Ladepunkt lohnt sich vorausschauende Planung. Lastmanagement, steuerbare Verbrauchseinrichtungen und Schnittstellen zur Energieverteilung sind kein Luxus, sondern oft die sauberere Lösung. Vor allem dann, wenn die Hausinstallation nicht übermäßig groß dimensioniert ist.
Welche Komponenten im Zählerschrank typischerweise nötig sind
Die konkrete Ausführung hängt von Anlage und Wallbox ab, aber grundsätzlich geht es um dieselben Bausteine. Benötigt werden in der Regel ein separater Leitungsschutzschalter, ein passender Fehlerstromschutz, Anschluss- und Verdrahtungsmaterial sowie ausreichend Platz für die normgerechte Unterbringung. Je nach System kommen Überspannungsschutz, Lastmanagement-Komponenten oder ein separater Zählerplatz dazu.
Nicht immer muss der Zählerschrank komplett umgebaut werden. Aber gerade bei älteren Verteilungen zeigt sich oft, dass eine improvisierte Nachrüstung am Ende teurer und unübersichtlicher wird als eine saubere Modernisierung. Wenn ohnehin erweitert wird, sollte die Anlage auf einen technisch vernünftigen Stand gebracht werden.
Anmeldung, Genehmigung und Vorgaben des Netzbetreibers
Wer eine Wallbox vorbereitet, sollte die formale Seite nicht auf später verschieben. In Deutschland sind Ladeeinrichtungen für Elektrofahrzeuge beim Netzbetreiber relevant. Für 11-kW-Wallboxen gilt in der Regel eine Meldepflicht, für 22 kW meist eine Genehmigungspflicht. Die Details können je nach Netzgebiet leicht abweichen.
Dazu kommen aktuelle Anforderungen an steuerbare Verbrauchseinrichtungen. Je nach Anlage und Zeitpunkt der Inbetriebnahme kann es nötig sein, bestimmte technische Voraussetzungen für die netzdienliche Steuerung zu schaffen. Das ist kein Detail für die letzte Minute, weil es die Auswahl der Wallbox und der vorbereitenden Komponenten beeinflussen kann.
Typische Fehler bei der Wallbox-Vorbereitung
Der häufigste Fehler ist zu wenig Platz im Zählerschrank. Danach folgen falsch gewählter Fehlerstromschutz, zu knapp dimensionierte Leitung und die Annahme, dass eine vorhandene CEE-Zuleitung schon irgendwie reicht. Technisch kann das im Einzelfall passen, oft tut es das aber nicht. Vorhandene Leitungen müssen auf Verlegeart, Länge, Querschnitt, Absicherung und aktuellen Zustand geprüft werden.
Ebenfalls kritisch ist die fehlende Abstimmung mit anderen Großverbrauchern. Wenn Wallbox, Wärmepumpe und Durchlauferhitzer zusammenkommen, reicht es nicht, nur einzelne Stromkreise zu betrachten. Dann muss die Gesamtanlage sauber bewertet werden. Genau an dieser Stelle trennt sich schnelle Behelfslösung von dauerhaft belastbarer Planung.
Was du selbst vorbereiten kannst und was nicht
Du kannst sehr wohl sinnvolle Vorarbeit leisten. Dazu gehört, den Montageort festzulegen, den Leitungsweg mitzuplanen, Leerrohre oder Wanddurchführungen bauseitig vorzubereiten und die gewünschte Ladeleistung mit dem Elektriker abzustimmen. Auch Fotos vom Zählerschrank und von der Garage helfen, damit die Materialplanung nicht im Blindflug läuft.
Nicht selbst machen solltest du das Öffnen, Verdrahten oder Erweitern des Zählerschranks. Das gilt auch dann, wenn die Aufgabe auf den ersten Blick nur nach einem zusätzlichen Schutzschalter aussieht. Im Zählerschrank geht es um selektive Schutzkonzepte, normgerechte Verdrahtung und eine abschließende Messung nach Installation. Ohne Fachkenntnis ist das kein DIY-Projekt.
Wann sich eine größere Vorbereitung lohnt
Wenn ohnehin saniert wird, wenn eine Photovoltaikanlage geplant ist oder wenn ein zweiter Ladepunkt realistisch erscheint, sollte die Vorbereitung größer gedacht werden. Ein etwas größer dimensionierter Leitungsweg, zusätzliche Reserven im Schrank und die Berücksichtigung eines Lastmanagements kosten im Zuge der Erstmaßnahme meist deutlich weniger als eine Nachrüstung unter Zeitdruck.
Für Handwerker und Planer gilt dasselbe in größerem Maßstab. Bei Mehrfamilienhäusern, Gewerbeobjekten oder gemischt genutzten Gebäuden wird die Wallbox-Vorbereitung schnell zur Infrastrukturfrage. Dann geht es nicht mehr nur um einen Stromkreis, sondern um Messkonzepte, Lastverteilung, Reserven und spätere Ausbaufähigkeit.
So sieht eine saubere Lösung aus
Eine saubere Lösung erkennt man nicht daran, dass besonders viele Komponenten verbaut wurden. Sie ist passend ausgelegt, normgerecht aufgebaut und nachvollziehbar dokumentiert. Der Zählerschrank hat genügend Platz, die Schutzgeräte passen zur Wallbox, die Leitung ist auf Länge und Last abgestimmt und der Netzbetreiber ist berücksichtigt.
Wenn du die Frage „wie installiere ich eine Wallbox Vorbereitung im Zählerschrank“ für dein Haus oder Projekt klären willst, lohnt sich daher kein Schnellschuss. Gute Vorbereitung heißt nicht maximaler Aufwand, sondern die richtigen Reserven an den richtigen Stellen. Genau dann wird aus dem späteren Ladepunkt keine Baustelle, sondern eine saubere Erweiterung deiner Elektroinstallation.
