LS Leitungsschutzschalter

Leitungsschutzschalter — Schutz vor Überlast und Kurzschluss

Der Leitungsschutzschalter (LS) schützt elektrische Leitungen vor Schäden durch Überlast und Kurzschluss. Er unterbricht den Stromkreis selbsttätig wenn die zulässige Stromstärke überschritten wird. Pflichtbestandteil jeder Elektroinstallation nach VDE 0100.

LS-Typen im Überblick

• Typ B (3–5× I_n): Für ohmsche Lasten — Heizkabel, Leuchtmittel, Steckdosen im Wohnbereich
• Typ C (5–10× I_n): Für induktive Lasten — Motoren, Transformatoren, Leuchtstoffröhren
• Typ D (10–20× I_n): Für sehr hohe Anlaufströme — Schweigeräte, große Transformatoren, Industriemaschinen

Ausführungen

• 1-polig (10 mm Einbaubreite auf DIN-Hutschiene)

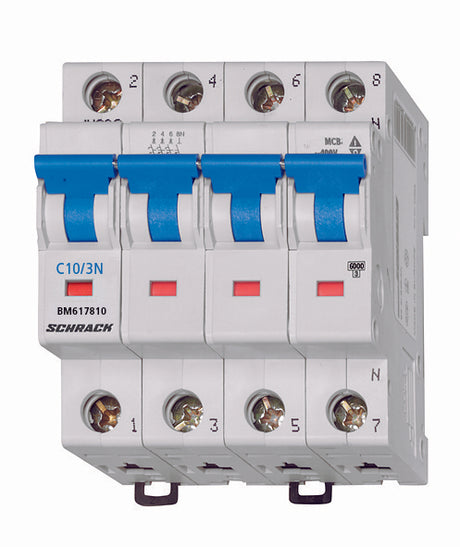

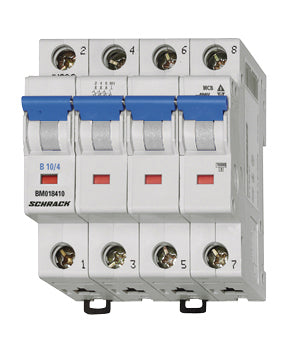

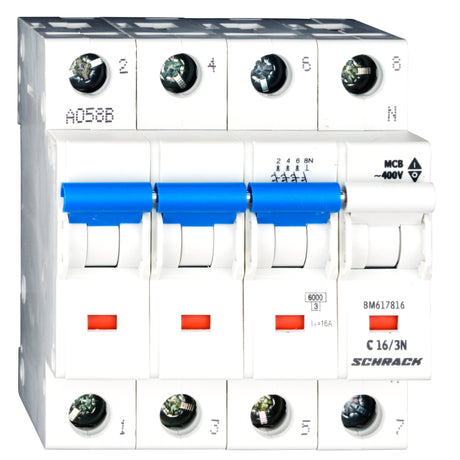

• 2-polig / 3-polig / 4-polig für Drehstromkreise
• Nennanströme: 6 A bis 63 A gängigste Varianten

Häufige Fragen

Welchen LS brauche ich für Steckdosen? Standard für Haushaltssteckdosen: Typ B, 16 A, 1-polig. Für Küche (viele Verbraucher): Typ B, 16 A oder eigener Stromkreis pro Großgerät.

Unterschied LS und FI/LS-Kombiabsicherung (RCBO)? Ein normaler LS schützt nur die Leitung. Der FI/LS (RCBO) kombiniert Leitungsschutz mit Personenschutz (Fehlerstromschutz) in einem Gerät.
