Ein Dimmer soll die Beleuchtung angenehmer machen, nicht zum Flackern bringen. Wer einen Dimmer einbauen und einen LED-fähigen Wechselschalter Schritt für Schritt ersetzen möchte, muss deshalb zuerst die vorhandene Schaltung prüfen. Denn ein Dimmer funktioniert in einer Wechselschaltung nicht einfach an jeder beliebigen Stelle - und nicht jede dimmbare LED-Lampe arbeitet mit jedem LED-Dimmer sauber zusammen.
Arbeiten an 230-Volt-Anlagen sind kein gewöhnliches Heimwerkerprojekt. Wenn du Leiter nicht eindeutig identifizieren, Messungen nicht sicher durchführen oder den Schaltplan nicht nachvollziehen kannst, gehört der Anschluss in die Hände einer Elektrofachkraft. Das gilt besonders bei älteren Installationen, fehlendem Schutzleiter oder unklaren Aderfarben.
Was bei einer Wechselschaltung anders ist
Eine Wechselschaltung schaltet eine Leuchte von zwei Stellen aus, etwa an zwei Enden eines Flurs oder an Tür und Bett. Dafür sind zwei Wechselschalter über zwei korrespondierende Leiter miteinander verbunden. Je nach Stellung beider Schalter ist der Stromkreis geschlossen oder unterbrochen.
Ein normaler Drehdimmer ersetzt keinen Wechselschalter automatisch. Du brauchst einen Dimmer, der ausdrücklich für Wechselschaltungen oder Nebenstellenbetrieb vorgesehen ist. Häufig besteht die passende Lösung aus einem Hauptdimmer und einem Nebenstelleneinsatz oder einem Taster. Welche Kombination zulässig ist, steht im Schaltbild des jeweiligen Herstellers.
Wichtig: Ein klassischer Wechselschalter lässt sich nicht beliebig mit einem beliebigen Dimmer kombinieren. Auch zwei Dimmer in einer Schaltung sind meist nicht zulässig. Entscheidend sind die Vorgaben für genau diesen Dimmer-Einsatz, den Nebenstelleneinsatz und die verwendeten LED-Leuchtmittel.
Vor dem Einbau: Dimmer, LED und Installation prüfen
Der häufigste Fehler passiert vor dem ersten Handgriff: Es wird ein Dimmer nach Optik gekauft, nicht nach Lastart und Schaltung. Prüfe daher zuerst, ob deine LED-Leuchtmittel tatsächlich als dimmbar gekennzeichnet sind. Nicht dimmbare LEDs können beschädigt werden oder dauerhaft flackern, brummen und nur unvollständig abschalten.
LED-Dimmer arbeiten je nach Modell mit Phasenanschnitt oder Phasenabschnitt. Viele moderne LED-Lampen laufen an Phasenabschnittdimmern ruhiger, eine allgemeine Regel gibt es aber nicht. Maßgeblich ist die Kompatibilitätsliste des Dimmerherstellers. Universaldimmer erkennen die Lastart teilweise selbst, dennoch ersetzt das keine Freigabe für das eingesetzte Leuchtmittel.
Achte außerdem auf Mindest- und Höchstlast. Ein Dimmer mit einem Bereich von beispielsweise 3 bis 100 Watt LED kann bei einer einzelnen 2-Watt-Lampe bereits außerhalb seines sicheren Arbeitsbereichs liegen. Die Gesamtleistung aller angeschlossenen Lampen muss innerhalb des angegebenen LED-Lastbereichs liegen. Bei mehreren Leuchtmitteln addierst du deren Leistungsaufnahme.
In vielen Unterputzdosen fehlt der Neutralleiter. Das ist bei bestimmten Dimmern zulässig, bei anderen nicht. Dimmer mit Nebenstelle, elektronischer Steuerung oder Zusatzfunktionen benötigen je nach Bauart einen Neutralleiter. Prüfe das Schaltbild, bevor du Material auswählst. Auch die Einbautiefe der Dose zählt: Elektronische Einsätze brauchen oft mehr Platz als ein einfacher Schalter.
Du brauchst einen zum Schalterprogramm passenden Dimmer-Einsatz, die passende Abdeckung mit Drehknopf oder Wippe, gegebenenfalls einen Nebenstelleneinsatz oder Taster sowie geeignetes Prüfgerät. Für die sichere Spannungsfeststellung ist ein zweipoliger Spannungsprüfer erforderlich. Ein einpoliger Phasenprüfer mit Glimmlampe ist dafür nicht geeignet.
Dimmer einbauen: LED-fähigen Wechselschalter Schritt für Schritt ersetzen
Die folgenden Schritte beschreiben den sicheren Ablauf als Orientierung. Die konkrete Klemmbelegung richtet sich immer nach dem Anschlussbild des eingesetzten Dimmers. Klemmenbezeichnungen wie L, Pfeil, 1, 2 oder Nebenstelle sind nicht bei allen Fabrikaten identisch.
1. Stromkreis abschalten und Spannungsfreiheit feststellen
Schalte den zugehörigen Leitungsschutzschalter im Verteiler aus. Wenn mehrere Stromkreise in der Dose möglich sind, schalte sie ebenfalls ab. Sichere den Schalter gegen Wiedereinschalten, etwa mit einem Hinweis am Verteiler.
Prüfe danach an allen relevanten Leitern mit einem zweipoligen Spannungsprüfer die Spannungsfreiheit. Der Prüfer wird vorher und nachher an einer bekannten Spannungsquelle auf Funktion geprüft. Erst wenn keine Spannung anliegt, darf die Abdeckung demontiert werden.
2. Bestehenden Schalter dokumentieren
Nimm Rahmen und Wippe ab, löse den Einsatz vorsichtig aus der Unterputzdose und ziehe ihn nur so weit heraus, dass die Leiter sichtbar bleiben. Fotografiere die vorhandene Verdrahtung aus mehreren Winkeln. Markiere die Adern zusätzlich, bevor du eine Klemme löst.
Verlasse dich nicht allein auf die Aderfarbe. In modern installierten Anlagen ist Braun oder Schwarz oft der Außenleiter, Blau der Neutralleiter und Grün-Gelb der Schutzleiter. In Altanlagen oder nach Umbauten können Farben jedoch anders verwendet worden sein. Die Funktion eines Leiters muss gemessen und nachvollzogen werden.
3. Schaltungsart und Einbauort bestimmen
In einer Wechselschaltung sitzt an einem Schalter typischerweise der ankommende Außenleiter, am anderen der geschaltete Leiter zur Leuchte. Dazwischen liegen die korrespondierenden Leiter. Nicht jeder Dimmer darf an beiden Positionen installiert werden.
Das Anschlussbild zeigt, ob der Dimmer als Hauptstelle an der Einspeiseseite, an der Lampenseite oder an einer fest definierten Stelle eingebaut wird. Bei vielen Systemen ersetzt der zweite Schalter einen Taster oder einen speziellen Nebenstelleneinsatz. Wird diese Vorgabe ignoriert, funktioniert die Schaltung nicht zuverlässig oder der Dimmer kann beschädigt werden.
4. Leiter nach Herstellerplan anschließen
Löse die Leiter einzeln und schließe sie direkt nach Anschlussbild des neuen Einsatzes an. Stecke keine Ader in eine Klemme, nur weil sie am alten Wechselschalter an einer ähnlich aussehenden Position saß. Die Klemmenfunktion unterscheidet sich zwischen Schalter und Dimmer.
Achte darauf, dass der Leiter vollständig in der Klemme sitzt und keine blanken Kupferdrähte außerhalb der Klemme sichtbar sind. Starre Leiter dürfen nicht geknickt oder unter mechanischer Spannung eingebaut werden. Sind Adern zu kurz, beschädigt oder die Isolierung spröde, muss eine Elektrofachkraft die Installation fachgerecht instand setzen.
Der Schutzleiter wird nicht am Dimmer angeschlossen, sofern der Hersteller keine entsprechende Klemme vorsieht. Er bleibt in der vorhandenen Schutzleiterklemme sicher verbunden. Ein Neutralleiter darf niemals als Ersatz für einen fehlenden korrespondierenden Leiter verwendet werden.
5. Einsatz montieren und Funktion prüfen

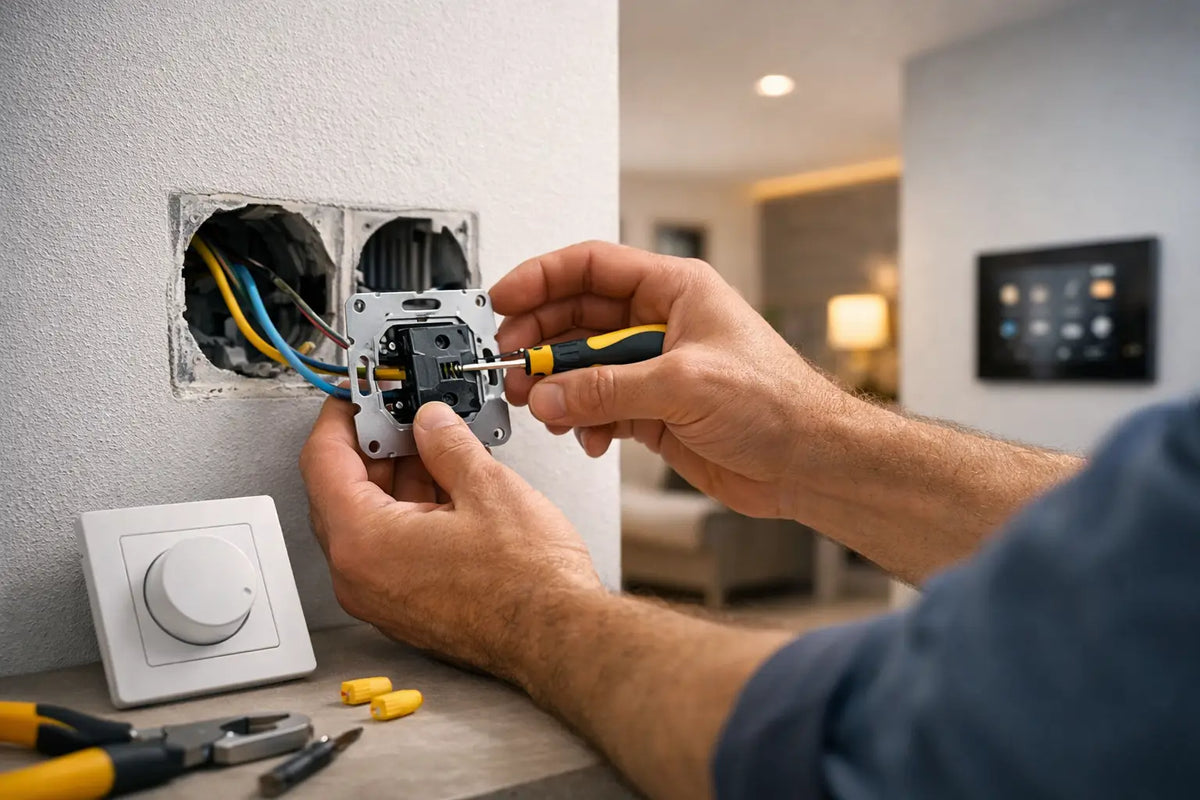

Setze den Dimmer spannungsfrei in die Unterputzdose ein. Achte darauf, dass keine Ader eingeklemmt wird und der Einsatz gerade sitzt. Befestige ihn mit den vorgesehenen Schrauben oder Krallen. Bei Krallenbefestigung ist Vorsicht geboten: Sie kann in empfindlichen Dosen oder bei ungünstiger Leitungsführung problematisch sein.
Montiere Abdeckung und Rahmen erst nach einer ersten Sichtprüfung. Schalte den Stromkreis wieder ein und teste beide Bedienorte. Die Leuchte muss ein- und ausschalten sowie über den Dimmer gleichmäßig regelbar sein. Viele Dimmer besitzen eine Grundeinstellung für Mindesthelligkeit oder eine Einmessfunktion. Stelle sie nach Herstelleranleitung so ein, dass die LEDs bei niedriger Helligkeit nicht flackern und zuverlässig ausgehen.
Typische Probleme nach dem Anschluss
Flackert die LED bei geringer Dimmstellung, ist häufig die Mindestlast zu niedrig, die Dimmart ungeeignet oder das Leuchtmittel nicht freigegeben. Prüfe zuerst die Kompatibilitätsangaben. Ein LED-Leuchtmittel mit der Aufschrift „dimmbar“ ist nicht automatisch mit jedem Dimmer kompatibel.
Leuchtet die Lampe im ausgeschalteten Zustand schwach weiter, können geringe Restströme durch elektronische Nebenstellen, Kontrollleuchten oder lange Leitungen die Ursache sein. Je nach Dimmer-System kann ein Grundlastelement helfen. Es darf aber nur eingesetzt werden, wenn der Hersteller es für diese Schaltung vorsieht.
Brummgeräusche kommen entweder vom Dimmer oder vom LED-Treiber im Leuchtmittel. Tausche nicht wahllos Komponenten aus. Prüfe zunächst Dimmerart, Leistungssumme und freigegebene Lampen. Reagiert die Nebenstelle nicht oder nur in bestimmten Schalterstellungen, liegt meist eine falsche Zuordnung der korrespondierenden Leiter oder ein nicht passender Nebenstelleneinsatz vor.
Wann du besser einen Elektriker beauftragst
Bei einer klar dokumentierten Neuinstallation und einem vom Hersteller vorgesehenen Dimmer-Nebenstellen-System kann die Planung überschaubar sein. Bei unbekannter Verdrahtung ist sie es nicht. Spätestens bei mehreren Leitungen in der Dose, fehlendem Platz, gemischten Stromkreisen, alten Stoffleitungen oder Unsicherheit bei der Spannungsprüfung sollte eine Elektrofachkraft übernehmen.
Das spart oft mehr Zeit, als ein mehrfacher Umbau kostet. Mit einem passenden LED-Dimmer, kompatiblen Leuchtmitteln und einer korrekt ausgeführten Nebenstelle wird aus der Wechselschaltung eine Beleuchtung, die sich an beiden Stellen sinnvoll bedienen lässt - ohne Flackern und ohne Rätselraten bei der Verdrahtung.
