Eine 800-Watt-Infrarotheizung läuft zwar an einer normalen Steckdose. Daraus folgt aber nicht automatisch, dass sie dort auch dauerhaft sinnvoll versorgt ist. Bei der Frage „Infrarotheizung anschließen - welcher Stromkreis?“ zählen nicht nur die Wattangabe auf dem Typenschild, sondern auch Leitung, Absicherung, weitere Verbraucher und der Raum, in dem das Gerät eingesetzt wird.
Infrarotheizungen sind elektrische Direktheizungen. Ihre Anschlussleistung wird vollständig aus dem Stromnetz bezogen. Deshalb ist der Stromkreis kein Nebendetail der Montage, sondern Teil der sicheren Auslegung. Für Planung, Änderung und festen Anschluss gilt: Die Prüfung und Ausführung gehören in die Hände einer Elektrofachkraft.
Infrarotheizung anschließen: Welcher Stromkreis ist passend?
Als erste Orientierung gilt: Kleine Einzelgeräte bis etwa 1.000 Watt können häufig an einem vorhandenen 230-Volt-Steckdosenstromkreis betrieben werden, wenn dieser technisch geeignet ist und keine großen Dauerverbraucher versorgt. Bei höheren Leistungen, mehreren Heizpaneelen oder einem fest installierten Heizkonzept ist ein eigener Stromkreis meist die sauberere Lösung.
Ein üblicher Wechselstromkreis mit 230 Volt und 16 Ampere kann rechnerisch maximal 3.680 Watt bereitstellen. Die Rechnung lautet Leistung geteilt durch Spannung: 3.680 Watt ÷ 230 Volt = 16 Ampere. Diese Zahl ist aber keine pauschale Freigabe für jedes Kabel und jede Einbausituation. Der Leitungsschutzschalter schützt in erster Linie die Leitung. Welcher Nennstrom zulässig ist, hängt unter anderem von Leiterquerschnitt, Verlegeart, Leitungslänge, Häufung mit anderen Leitungen und Umgebungstemperatur ab.
Eine Infrarotheizung mit 600 Watt zieht rund 2,6 Ampere, ein 1.200-Watt-Panel rund 5,2 Ampere. Zwei 1.200-Watt-Paneele benötigen bereits etwa 10,4 Ampere. Läuft am selben Stromkreis zusätzlich ein Wasserkocher, eine Mikrowelle oder ein Staubsauger, ist die 16-Ampere-Grenze schnell erreicht. Dann löst der Leitungsschutzschalter aus - oder die vorhandene Installation wird unnötig hoch belastet.
Wann ein vorhandener Steckdosenstromkreis reicht
Ein bestehender Stromkreis kann passen, wenn nur ein kleines Panel als Zusatzheizung betrieben wird, die Steckdose fachgerecht installiert ist und keine weiteren leistungsstarken Geräte gleichzeitig laufen. Typische Beispiele sind ein Arbeitszimmer mit einem 500- bis 700-Watt-Panel oder ein selten genutztes Gästezimmer.

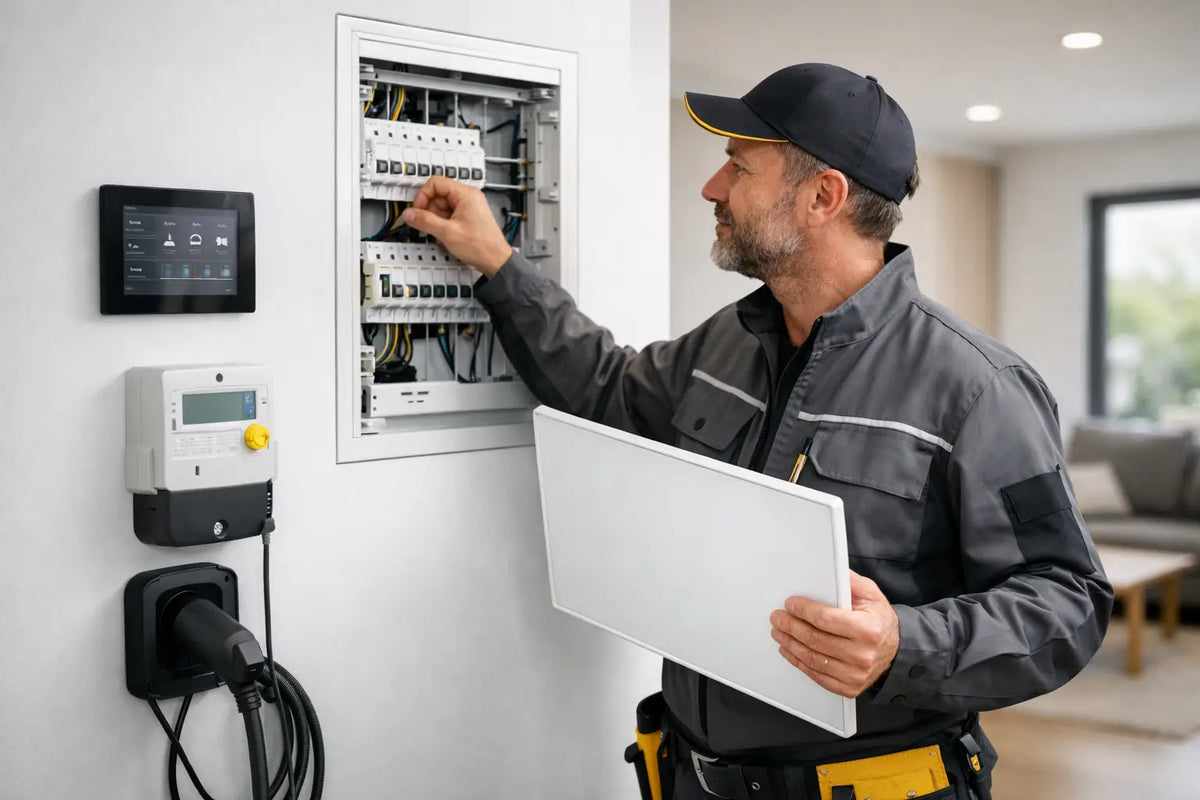

Entscheidend ist der tatsächliche Stromkreis, nicht die Anzahl sichtbarer Steckdosen. Mehrere Steckdosen eines Raums oder sogar mehrerer Räume können über denselben Leitungsschutzschalter laufen. Vor der Entscheidung muss daher im Verteiler geprüft werden, welche Räume und Verbraucher dazugehören. Auf die Beschriftung allein sollte man sich bei älteren Anlagen nicht verlassen.
Auch eine schaltbare Steckdose, ein Zwischenstecker oder eine Zeitschaltuhr ändern nichts an der elektrischen Last. Solche Komponenten müssen für die Leistung der Heizung und den Dauerbetrieb geeignet sein. Minderwertige Mehrfachsteckdosen und Kabeltrommeln sind für elektrische Heizgeräte keine gute Basis.
Wann ein eigener Stromkreis sinnvoll oder erforderlich ist
Ein separater Stromkreis ist die richtige Wahl, wenn eine Infrarotheizung dauerhaft als Haupt- oder regelmäßige Zusatzheizung läuft. Das betrifft besonders größere Paneele ab etwa 1.000 bis 1.500 Watt, mehrere Geräte in einem Raum sowie Heizungen in Bad, Werkstatt, Keller oder Ferienwohnung.
Ein eigener Stromkreis trennt die Heizung von anderen Verbrauchern. Das reduziert Fehlauslösungen, macht die Last im Verteiler nachvollziehbar und erleichtert spätere Erweiterungen. Bei fest montierten Paneelen ist diese Lösung auch optisch und praktisch besser als eine sichtbare Anschlussleitung zur Steckdose.
Für eine Anlage mit mehreren Paneelen berechnet die Elektrofachkraft die Gesamtleistung und die Gleichzeitigkeitsannahme. Werden beispielsweise drei Paneele mit jeweils 900 Watt zeitgleich geregelt, ergeben sich 2.700 Watt beziehungsweise rund 11,7 Ampere. Auf einem passenden, exklusiv genutzten Stromkreis kann das funktionieren. Kommen Reserveheizer, Beleuchtung oder weitere feste Verbraucher hinzu, kann die Aufteilung auf zwei Stromkreise die bessere Planung sein.
Leistung, Leitungsschutz und Leitung richtig zusammen betrachten
Die häufige Formel „1,5 mm² gleich 16 Ampere“ ist zu kurz gedacht. In vielen Wohngebäuden ist eine Leitung mit 1,5 mm² und einem B16-Leitungsschutzschalter anzutreffen. Ob diese Kombination im konkreten Fall zulässig ist, bestimmt jedoch die Strombelastbarkeit unter den tatsächlichen Verlegebedingungen nach DIN-VDE-Regelwerk.
Liegt eine Leitung etwa gedämmt in einer Wand, gemeinsam mit vielen anderen Leitungen in einem Kanal oder über eine größere Strecke, kann ihre zulässige Belastbarkeit niedriger ausfallen. Auch Spannungsfall und Abschaltbedingungen spielen eine Rolle. Deshalb darf eine stärkere Absicherung niemals einfach gewählt werden, weil eine Heizung sonst den Schutzschalter auslöst. Erst wird die Leitung geprüft, dann wird der Schutz darauf abgestimmt.
Bei einer Neuinstallation plant der Fachbetrieb den Stromkreis vom Verteiler bis zur Anschlussstelle. Dazu gehören Leitungstyp und Querschnitt, Leitungsschutzschalter, Fehlerstrom-Schutzeinrichtung und gegebenenfalls ein separater Schalter zum Freischalten des Geräts. Für fest angeschlossene Heizpaneele ist eine feste Anschlussdose oft die ordentlichste Variante. Ob ein allpoliges Trennen vor Ort erforderlich oder sinnvoll ist, richtet sich nach Gerät, Montageort und Anlagenkonzept.
FI-Schutzschalter und Badinstallation
In Wohngebäuden sind Steckdosenstromkreise in der Regel mit einem Fehlerstrom-Schutzschalter mit maximal 30 mA Bemessungsdifferenzstrom zu schützen. Bei einer neuen oder geänderten Installation prüft der Elektriker den erforderlichen Schutz nach DIN VDE 0100. Moderne Fehlerstrom-Schutzeinrichtungen sollten dabei zur Art der Verbraucher und zur Gesamtanlage passen.
Im Bad gelten zusätzlich die Schutzbereiche nach DIN VDE 0100-701. Eine Infrarotheizung darf nicht einfach dort montiert werden, wo Spritzwasser, Dusche oder Badewanne es nahelegen. Maßgeblich sind der Montageort, die Schutzart des Geräts, die Anschlussart und die Herstellerangaben. Ein Panel mit ungeeigneter IP-Schutzart wird nicht durch einen FI-Schalter badtauglich.
Bei Deckenmontage kommen noch Befestigung, Mindestabstände und die Wärmeabgabe hinzu. Kabel, Anschlussdose und Regler dürfen nicht in einem Bereich sitzen, der unzulässig warm wird. Die Montageanleitung des Herstellers ist hier verbindlich.
Steckdose, Festanschluss oder Drehstrom?
Die meisten Infrarotheizungen für Wohnräume arbeiten mit 230 Volt Wechselspannung. Drehstrom mit 400 Volt wird für einzelne handelsübliche Heizpaneele normalerweise nicht benötigt. Größere Gesamtleistungen können aber im Verteiler sinnvoll auf mehrere 230-Volt-Stromkreise und Phasen verteilt werden. Das verhindert eine einseitige Belastung und schafft Reserven für andere Verbraucher.
Ein Gerät mit Schukostecker darf nur über eine geeignete, fest installierte Steckdose betrieben werden. Die Steckdose muss mechanisch intakt sein und darf keine Wärmeentwicklung zeigen. Ein fest anzuschließendes Paneel wird nicht mit einem nachträglich montierten Stecker improvisiert. Umgekehrt sollte ein steckerfertiges Gerät nur dann fest angeschlossen werden, wenn Herstellerangaben und Elektrofachkraft dies zulassen.
Bei fest angeschlossenen Anlagen ist ein Raumthermostat oft Teil des Konzepts. Er schaltet die Heizleistung bedarfsgerecht und verhindert unnötigen Stromverbrauch. Wichtig: Der Regler muss für die gesamte Schaltleistung ausgelegt sein. Mehrere Paneele über einen zu klein dimensionierten Thermostat zu führen, kann Kontakte überlasten. Bei höheren Leistungen wird daher häufig über ein Schütz geschaltet.
So bereitest du die Elektroplanung vor
Bevor ein Elektriker die Anlage prüft, helfen vier Angaben: die Leistung jedes Heizpaneels in Watt, die gewünschte gleichzeitige Nutzung, der Montageort und die vorhandene Verteilung. Ergänzend sind Fotos vom Typenschild, vom Sicherungskasten und vom geplanten Anschlussort nützlich.
Notiere auch Verbraucher, die am vermuteten Stromkreis hängen. In Küche, Hauswirtschaftsraum, Garage und Werkstatt ist ein freier Stromkreis deutlich seltener, als es auf den ersten Blick wirkt. Bei einer Sanierung lohnt es sich, gleich Reserveplätze im Verteiler und zusätzliche Leerrohre einzuplanen. Das spart Aufwand, falls später weitere Paneele, eine Klimaanlage oder eine Wallbox dazukommen.
Für Material und Schutzgeräte zählt nicht nur die Produktbezeichnung, sondern die abgestimmte Auslegung. Leitungsschutzschalter, Fehlerstrom-Schutzeinrichtung, Verteilerkomponenten, Leitung und Anschlussmaterial müssen zum Gebäude und zur geplanten Last passen. Justfyx führt die passenden Komponenten für die Elektroinstallation - die verbindliche Auswahl trifft der Fachbetrieb nach Prüfung vor Ort.
Eine Infrarotheizung funktioniert dann zuverlässig, wenn ihre elektrische Versorgung genauso geplant ist wie das Paneel selbst. Lass den vorhandenen Stromkreis messen und bewerten, bevor die Heizung an die Wand kommt. Diese kurze Prüfung entscheidet darüber, ob aus einer einfachen Zusatzheizung eine dauerhaft saubere Installation wird.
