Ein Netzkabel passt mechanisch nicht zufällig zum Gerät. Bei der Frage „Gerätestecker IEC 60320 - welcher für welches Gerät?“ zählen Bauform, Schutzleiter, Strombelastbarkeit und zulässige Temperatur. Wer nur nach der Optik bestellt, riskiert im besten Fall eine Rücksendung. Im schlechteren Fall wird ein Kabel eingesetzt, das für die elektrische oder thermische Belastung nicht vorgesehen ist.
Die Norm IEC 60320 beschreibt Gerätesteckvorrichtungen für abnehmbare Netzkabel. Sie begegnen dir an PCs, Monitoren, Netzteilen, professioneller IT, Laborgeräten, Audioanlagen und einzelnen Haushaltsgeräten. Entscheidend ist: Die Bezeichnungen benennen immer zwei zueinandergehörende Seiten. Das Gerät hat üblicherweise einen Geräteeinbaustecker oder Geräteeingang, das Kabel die passende Kupplung.
IEC 60320 verstehen: C13 ist nicht gleich C14
Die häufigste Verwechslung betrifft C13 und C14. Ein PC oder Monitor besitzt in der Regel einen C14-Geräteeingang. Am Netzkabel sitzt die passende C13-Kupplung. Umgangssprachlich wird oft beides als „Kaltgerätestecker“ bezeichnet. Für die Bestellung ist diese Verkürzung unpraktisch.
Merke dir daher die einfache Richtung: Die gerade, sichtbare Seite am Kabel heißt Kupplung - etwa C13. Das Gegenstück am Gerät heißt Einbaustecker oder Geräteeingang - etwa C14. Suchst du ein Ersatzkabel für einen Rechner, brauchst du also meist ein Kabel mit Schutzkontaktstecker auf der Netzseite und C13-Kupplung auf der Geräteseite.
Die Bezeichnung „Kaltgeräteanschluss“ ist ebenfalls verbreitet, aber nicht besonders präzise. Sie grenzt den Standardanschluss C13/C14 vor allem von hitzebeständigeren Varianten wie C15/C16 ab. Ob ein Anschluss für dein Gerät geeignet ist, entscheidet nicht der Name, sondern die technische Zuordnung.

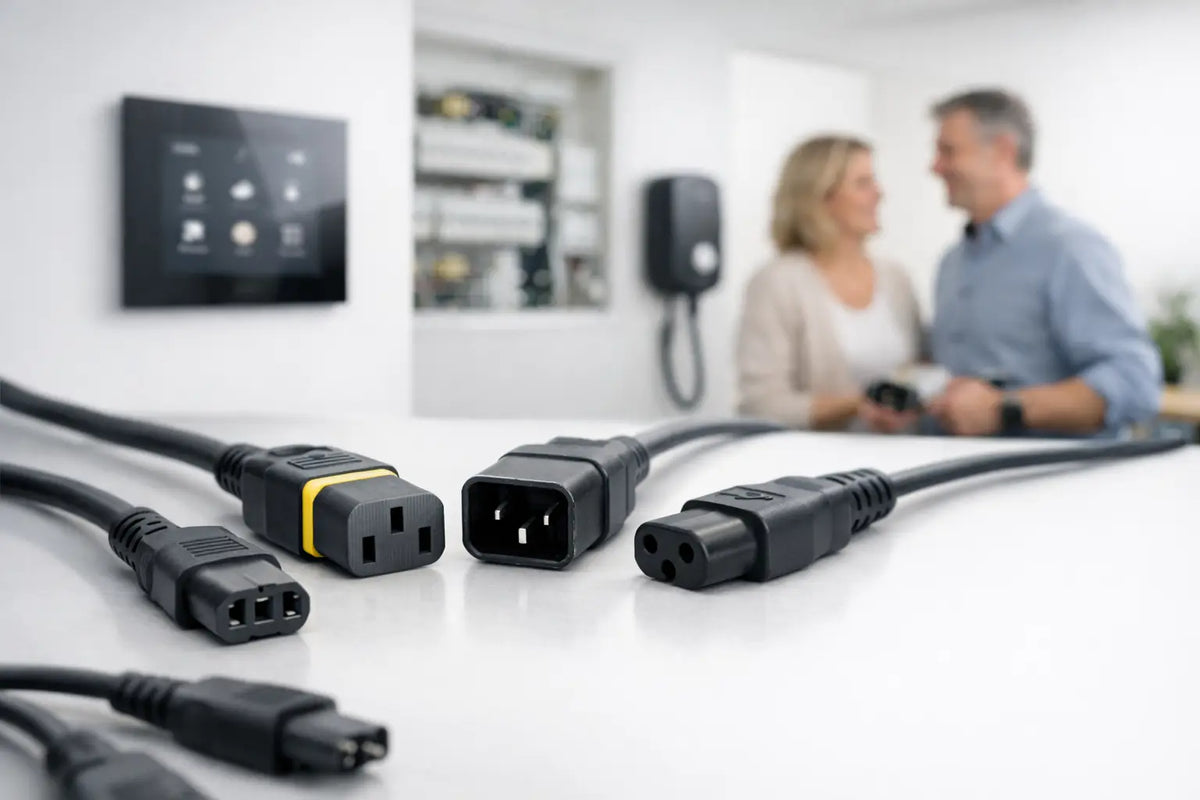

Die wichtigsten IEC-60320-Gerätestecker im Überblick
C7 und C8: Der Euro-8-Anschluss für kleinere Geräte
C7 und C8 erkennst du an der Form einer liegenden Acht. Das Kabel trägt die C7-Kupplung, das Gerät den C8-Eingang. Dieser Anschluss hat keinen Schutzleiter und ist für schutzisolierte Geräte der Schutzklasse II gedacht. Typische Beispiele sind kleine Radios, Spielkonsolen, manche Netzteile, DVD-Player und Audiogeräte mit geringer Leistungsaufnahme.
Die Bauform allein reicht aber nicht: Es gibt symmetrische und polarisierte Varianten. Bei der polarisierten Ausführung ist eine Seite abgeflacht beziehungsweise eckig. Ein symmetrisches C7-Kabel passt nicht automatisch zu jedem polarisierten C8-Geräteeingang. Vergleiche deshalb die Kontur des vorhandenen Kabels oder des Eingangs genau.
C5 und C6: Kleeblatt für Netzteile und mobile Geräte
C5/C6 wird wegen seiner dreilappigen Form oft Kleeblatt- oder Mickey-Mouse-Anschluss genannt. Die C5-Kupplung sitzt am Kabel, der C6-Eingang am Gerät. Anders als C7/C8 besitzt diese Verbindung einen Schutzleiter.
Zu finden ist sie häufig an älteren Notebook-Netzteilen, Beamern, kompakten Druckern und einzelnen Messgeräten. Sie ist für vergleichsweise geringe Ströme ausgelegt, typischerweise bis 2,5 A bei 250 V. Für leistungsstarke Geräte, Heizlasten oder Server ist sie daher nicht vorgesehen.
C13 und C14: Der Standard für PC, Monitor und viele Netzteile
C13/C14 ist die im Büro, Technikraum und Werkstatt am häufigsten anzutreffende Kombination. Der C13-Kabelanschluss passt auf den C14-Geräteeingang. Beide sind dreipolig ausgeführt: Außenleiter, Neutralleiter und Schutzleiter.
In Europa ist diese Variante typischerweise bis 10 A bei 250 V und einer Kontaktumgebungstemperatur von 70 °C vorgesehen. Einsatzorte sind Desktop-PCs, Monitore, Drucker, Netzwerkgeräte, USV-Anlagen mit passender Leistungsklasse, Laborgeräte und viele aktive Komponenten der Gebäude- und Kommunikationstechnik.
Nicht jedes C13-Kabel ist jedoch gleich. Für die sichere Auswahl gehören neben der Kupplung auch der Netzstecker, die Leitungslänge, der Leiterquerschnitt und die Zulassung auf den Prüfzettel. Ein kurzes Kabel mit 0,75 mm² kann für ein übliches IT-Gerät passen. Bei höherer Dauerlast, Bündelung mehrerer Leitungen oder gewerblicher Nutzung kann ein größerer Querschnitt sinnvoll oder erforderlich sein.
C15 und C16: Für höhere Temperaturen
C15/C16 sieht dem Standard C13/C14 ähnlich, ist aber für höhere Temperaturen ausgelegt. Die C15-Kupplung besitzt eine zusätzliche Kontur und passt zum C16-Geräteeingang. Sie ist in der Regel für bis zu 10 A bei 250 V und eine höhere Kontaktumgebungstemperatur von 120 °C ausgelegt.
Diese Verbindung findet sich etwa an bestimmten Wasserkochern, Heißgetränkeautomaten, Gastronomiegeräten, industriellen Wärmequellen oder Geräten mit erhöhter Erwärmung am Anschlussbereich. Ein C13-Kabel lässt sich wegen der abweichenden Form nicht auf einen C16-Eingang stecken. Das ist absichtlich so konstruiert.
Umgekehrt kann eine C15-Kupplung mechanisch auf einen C14-Eingang passen. Daraus folgt aber nicht, dass ein C15-Kabel generell die richtige Wahl ist. Es bringt bei einem normalen C14-Gerät keinen elektrischen Vorteil, wenn Strombelastbarkeit, Leitung und Einsatzumgebung ohnehin auf C13/C14 ausgelegt sind.
C17 und C18: Ohne Schutzleiter, aber größer als Euro-8
C17/C18 ist eine zweipolige Verbindung ohne Schutzleiter. Die C17-Kupplung passt auf den C18-Geräteeingang. Sie wird bei schutzisolierten Geräten eingesetzt, die mehr Leistung benötigen können als typische C7/C8-Anwendungen. Einzelne Audio- und Videogeräte oder spezielle Haushaltsgeräte nutzen diese Bauform.
Weil der Schutzleiter fehlt, darf C17 nicht als Ersatz für C13 verwendet werden. Wenn ein Gerät einen C14-Eingang hat, verlangt es eine dreipolige Verbindung mit Schutzleiter. Ein Adapter oder eine improvisierte Lösung ist hier keine fachgerechte Alternative.
C19 und C20: Für hohe Leistungen in IT und Gewerbe
C19/C20 ist deutlich größer als C13/C14 und für höhere Ströme ausgelegt. Am Kabel befindet sich die C19-Kupplung, am Gerät der C20-Eingang. In Europa sind diese Verbinder typischerweise für bis zu 16 A bei 250 V und 70 °C vorgesehen.
Typische Anwendungen sind leistungsstarke Server, große USV-Anlagen, Stromverteiler im Rack, professionelle Netzwerktechnik, Mess- und Prüftechnik sowie gewerbliche Geräte mit hoher Leistungsaufnahme. Ein C19-Kabel gehört nicht an einen gewöhnlichen PC, auch wenn die Anwendung nach „IT“ aussieht. Maßgeblich ist immer der tatsächlich eingebaute Geräteeingang und die Leistungsaufnahme laut Typenschild.
Für besondere Temperaturbereiche existieren außerdem C21/C22-Varianten. Sie sind im üblichen Wohnbereich selten und kommen eher in spezialisierten gewerblichen oder industriellen Anwendungen vor.
Gerätestecker IEC 60320: Welcher für welches Gerät?
Die schnellste und sicherste Zuordnung beginnt direkt am Gerät. Lies zuerst die Beschriftung am Einbaustecker, am Typenschild oder in der technischen Dokumentation. Viele Hersteller geben dort nicht nur die Spannung, sondern auch Stromaufnahme, Leistung und Anschlussart an.
Prüfe anschließend diese Punkte:
- Bauform: Stimmen Form, Anzahl der Kontakte und gegebenenfalls Kerben exakt überein?
- Schutzleiter: Hat das Gerät einen dreipoligen Eingang, braucht es eine Leitung mit Schutzleiter.
- Strom und Leistung: Das Kabel muss mindestens für die auf dem Typenschild genannte Belastung zugelassen sein.
- Temperatur: Bei Geräten mit Wärmeentwicklung am Anschluss ist C15/C16 statt C13/C14 möglich oder vorgeschrieben.
- Netzseite: In Deutschland und Österreich wird meist ein Schutzkontaktstecker benötigt. Für andere Steckdosensysteme reicht eine passende Gerätekupplung allein nicht aus.
Ein Beispiel aus der Praxis: Ein Arbeitsplatz-PC mit C14-Eingang und 300-W-Netzteil benötigt meist ein Schutzkontaktkabel mit C13-Kupplung. Ein Server mit C20-Eingang benötigt dagegen ein C19-Kabel. Ein Wasserkocher mit C16-Eingang benötigt eine C15-Kupplung - ein vorhandenes C13-PC-Kabel passt nicht.
Warum Adapter und falsche Kabel keine Lösung sind
Mechanische Adapter wirken auf den ersten Blick praktisch, umgehen aber oft die Schutzfunktion der genormten Bauform. Besonders kritisch ist das bei fehlendem Schutzleiter, unklarer Strombelastbarkeit oder Wärmeentwicklung. Ein Kabel darf nicht allein deshalb eingesetzt werden, weil es sich irgendwie verbinden lässt.
Auch Mehrfachsteckdosen und Gerätezuleitungen haben Belastungsgrenzen. Wenn mehrere Verbraucher dauerhaft laufen, zählt die Gesamtleistung. In Serverracks, Werkstätten oder bei gewerblichen Anlagen kommen zusätzlich Vorgaben aus Planung, Betrieb und Prüfung hinzu. Änderungen an festen elektrischen Anlagen und die Beurteilung unklarer Anschlussbedingungen gehören in die Hände einer Elektrofachkraft.
Bei Ersatzkabeln lohnt sich eine saubere Auswahl: passender IEC-Typ, geeigneter Leiterquerschnitt, korrekte Länge und nachvollziehbare Kennzeichnung. Dann sitzt die Verbindung nicht nur mechanisch, sondern passt auch zur vorgesehenen elektrischen Aufgabe. Wenn die Beschriftung am Gerät fehlt oder der Eingang beschädigt ist, ist ein Fotovergleich allein keine belastbare Grundlage - Typenschild, Herstellerunterlagen oder eine Elektrofachkraft bringen hier Klarheit.
