RS-232 und RS-485 sind zwei serielle Schnittstellenstandards, die zwar denselben D-Sub-Stecker tragen können, aber elektrisch völlig unterschiedlich arbeiten: RS-232 überträgt gegen Masse und verbindet genau zwei Geräte, RS-485 überträgt differenziell über ein Adernpaar und kann viele Teilnehmer auf einem Bus bedienen. Wer den falschen Adapter bestellt, bekommt keinen Fehler, sondern schlicht keine Kommunikation.
In Gebäudetechnik, Anlagenbau und Messtechnik begegnen dir beide Standards täglich: an Zählern, Wechselrichtern, Klimaregelungen, Kesselsteuerungen, Pumpen und Displays. Weil moderne Rechner keine serielle Buchse mehr haben, läuft die Verbindung fast immer über einen USB-Adapter. Genau dort entstehen die typischen Inbetriebnahme-Probleme.
Der Unterschied in Zahlen
RS-232 arbeitet mit Spannungspegeln gegen einen gemeinsamen Bezugsleiter. Ein logischer Zustand liegt typischerweise zwischen ±3 und ±15 Volt. Weil die Leitungskapazität begrenzt ist, gilt in der Praxis eine Reichweite von etwa 15 Metern bei 9.600 Baud als Richtwert. Die Verbindung ist Punkt-zu-Punkt: ein Gerät, ein Gegenüber.
RS-485 überträgt dagegen differenziell über zwei Adern - die Information steckt in der Spannungsdifferenz zwischen A und B, nicht im Bezug zur Masse. Genau das macht den Standard störfest. Ein Segment kann bis zu 1.200 Meter lang sein und nach Norm 32 Standardlasten aufnehmen; mit Treibern geringerer Buslast auch mehr. Modbus RTU, das in Zählern, Wechselrichtern und Regelungen weit verbreitet ist, setzt fast immer auf RS-485.
Praktisch heißt das: Ein einzelnes Gerät am Laptop im Technikraum ist ein RS-232-Fall. Mehrere Zähler oder Regler auf einer gemeinsamen Leitung sind ein RS-485-Fall. Welches Protokoll dann obendrauf läuft, ist eine getrennte Frage - dazu vergleicht der Beitrag Modbus, MQTT und BACnet die üblichen Verdächtigen.
Topologie und Abschlusswiderstand
RS-485 ist ein Linienbus, keine Sternverkabelung. Die Leitung läuft von Teilnehmer zu Teilnehmer durch, Stichleitungen bleiben so kurz wie möglich. Wer den Bus sternförmig auflegt, bekommt Reflexionen und sporadische Telegrammfehler - also genau die Sorte Störung, die sich erst nach Wochen zeigt.
An beiden physikalischen Enden gehört ein Abschlusswiderstand von 120 Ohm. Nicht an jedem Teilnehmer, sondern genau zweimal. Viele Geräte haben dafür einen Schalter oder eine Steckbrücke an Bord. Ein häufiger Fehler ist, den Abschluss an jedem Gerät zu aktivieren: Dann sinkt der Buswiderstand so weit, dass der Treiber die Pegel nicht mehr sauber aufbaut.

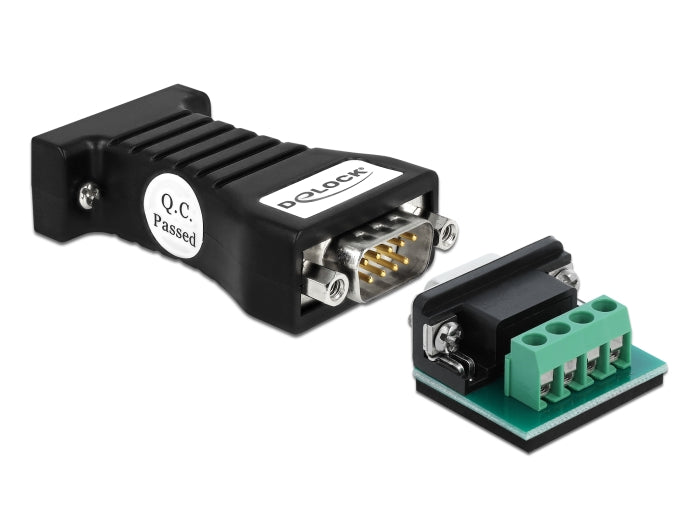

Ein Konverter von RS-232 auf RS-485 mit ESD- und Überspannungsschutz ist dort sinnvoll, wo die Leitung das Gebäude oder den Schaltschrank verlässt. Passende Wandler findest du gebündelt unter Schnittstellenwandler.
USB-Adapter: worauf es wirklich ankommt
Ein USB-Adapter auf seriell RS-232 ist kein reines Kabel, sondern ein aktiver Wandler mit eigenem Chipsatz und eigenem Treiber. Drei Punkte entscheiden über die Betriebssicherheit.
Erstens die Pegelerzeugung. Manche einfachen Adapter erzeugen keine echten RS-232-Pegel, sondern nur 0 bis 5 Volt. An robusten Industriegeräten funktioniert das oft trotzdem, an älteren Steuerungen nicht. Wenn ein Gerät zickt, ist das die erste Verdachtsstelle.
Zweitens die Anzeige. Ein Modell wie der Adapter mit Sende- und Empfangs-LEDs spart bei der Fehlersuche viel Zeit: Blinkt nur die Sendeanzeige, kommt die Antwort nicht zurück - dann liegt der Fehler auf der Gegenseite oder in der Verdrahtung, nicht in der Software.
Drittens die COM-Port-Verwaltung. Windows vergibt beim ersten Anstecken eine Portnummer und merkt sie sich pro USB-Buchse. Steckst du denselben Adapter in einen anderen Anschluss, bekommst du eine neue Nummer - und die Konfiguration in der Inbetriebnahme-Software passt nicht mehr. Vergib die Nummer im Gerätemanager fest und notiere sie in der Dokumentation.
Bei manchen Chipsätzen ist außerdem ein Latenz-Timer voreingestellt, der Antwortpakete um einige Millisekunden verzögert. Bei zeitkritischen Abfragen mit engen Timeouts ist das der Grund für scheinbar zufällige Kommunikationsabbrüche.
Verkabelung, Schirm und Potenzial
Für RS-485 gehört ein paarverseiltes, geschirmtes Kabel eingesetzt - A und B als Paar, nicht zwei Adern aus verschiedenen Paaren. Die passenden Leitungen gibt es als Bus- oder Datenleitung mit definiertem Wellenwiderstand.
Der Schirm wird einseitig aufgelegt, üblicherweise an der Seite mit dem stabileren Bezugspotenzial. Beidseitige Auflage kann Ausgleichsströme über den Schirm ziehen, wenn zwischen den Gebäudeteilen eine Potenzialdifferenz besteht. Genau das ist auch der Grund, warum eine galvanische Trennung sinnvoll ist, sobald die Leitung mehrere Verteilungen oder Gebäude verbindet.
Der oft vergessene dritte Leiter ist die gemeinsame Bezugsmasse. RS-485 ist differenziell, aber nicht potenzialfrei: Der Gleichtaktbereich der Treiber ist begrenzt. Zwei Geräte, deren Massen um mehrere Volt auseinanderliegen, kommunizieren unzuverlässig oder gar nicht. Zu Abständen und Trassenführung neben Energieleitungen gilt dasselbe wie bei Netzwerkkabeln - nachzulesen unter Netzwerkkabel neben Stromleitung verlegen.
Typische Fehler bei der Inbetriebnahme
Der Klassiker ist die Verwechslung von A und B. Ein vertauschtes Adernpaar zerstört nichts, führt aber zu null Antwort. Wenn alles andere stimmt, ist Tauschen der schnellste Test.
Der zweite Klassiker sind abweichende Übertragungsparameter. Baudrate, Datenbits, Parität und Stoppbits müssen bei allen Teilnehmern identisch sein. Bei Modbus RTU ist 9.600 oder 19.200 Baud mit gerader Parität weit verbreitet, aber keineswegs zwingend - der Wert steht im Datenblatt des Geräts, nicht in der Gewohnheit.
Der dritte ist die doppelt vergebene Geräteadresse. Zwei Teilnehmer mit derselben Adresse antworten gleichzeitig, die Telegramme überlagern sich, und die Software meldet Prüfsummenfehler. Führe die Adressvergabe schriftlich, bevor der Schrank zugeht.
Wenn eine übergeordnete Steuerung die Daten weiterverarbeitet, lohnt der Blick auf die Systemebene: Welche Werte sollen überhaupt lokal ausgewertet werden und welche in die Cloud? Der Beitrag Edge Computing im Gebäude ordnet das ein, passende Komponenten liegen unter Systemgeräte und Schnittstellen.
Häufige Fragen
Kann ich ein RS-232-Kabel an einer RS-485-Schnittstelle verwenden?
Mechanisch teilweise ja, elektrisch nein. Die Standards nutzen unterschiedliche Signalprinzipien. Für die Verbindung braucht es einen Konverter, kein Adapterkabel.
Wie weit reicht RS-485 wirklich?
Ein Segment darf bis zu 1.200 Meter lang sein. Diese Länge gilt bei niedriger Baudrate; mit steigender Übertragungsrate sinkt die mögliche Leitungslänge deutlich.
Wie viele Geräte dürfen an einen RS-485-Bus?
Nach Norm 32 Standardlasten je Segment. Treiber mit reduzierter Buslast erlauben mehr Teilnehmer; über einen Repeater lassen sich weitere Segmente anhängen.
Warum ändert sich meine COM-Port-Nummer?
Windows ordnet die Nummer der Kombination aus Adapter und USB-Buchse zu. Nutze immer denselben Anschluss oder vergib die Portnummer im Gerätemanager fest.
Brauche ich eine galvanische Trennung?
Sobald der Bus mehrere Verteilungen, Gebäudeteile oder Außenbereiche verbindet, ja. Sie verhindert Ausgleichsströme und schützt die Schnittstellen bei Potenzialunterschieden.
