Der Trennungsabstand ist der Mindestabstand, den eine Datenleitung bei Parallelführung zu einer Stromleitung einhalten muss, damit deren elektromagnetisches Feld die Datenübertragung nicht stört. DIN EN 50174-2 gibt dafür keine einzelne Zahl vor, sondern eine Kombination aus Grundwert und Multiplikator. Wer stattdessen mit einer Faustformel arbeitet, liegt je nach Kabelwahl entweder zu großzügig oder gefährlich knapp.
Warum Parallelführung stört und Kreuzen nicht
Ein stromdurchflossener Leiter erzeugt ein Magnetfeld. Liegt ein Datenkabel über eine längere Strecke parallel dazu, koppelt dieses Feld kontinuierlich Störspannung ein. Entscheidend ist die gemeinsame Weglänge: Auf zwei Metern Parallelführung passiert wenig, auf zwanzig Metern im selben Kanal summiert sich der Effekt.
Kreuzen die Leitungen sich dagegen im rechten Winkel, ist die Kopplungsstrecke praktisch null. Eine Kreuzung im 90-Grad-Winkel gilt deshalb als unkritisch und braucht keinen Trennungsabstand. Das ist die wichtigste Praxisregel überhaupt: Kreuzungen sind erlaubt, Mitlaufen ist das Problem.
Wie stark sich eine Störung auswirkt, hängt zusätzlich vom Kabelaufbau ab. Die Verdrillung der Paare unterdrückt Gleichtaktstörungen, ein Schirm hält den Rest ab. Deshalb entscheidet die Wahl zwischen ungeschirmtem und geschirmtem Kabel unmittelbar über den nötigen Abstand: 200 Millimeter im einen Fall, 50 im anderen. Faktor vier, allein über die Bestellposition.
Was DIN EN 50174-2 tatsächlich fordert
Die Norm berechnet den Trennungsabstand aus zwei Größen. Der Grundwert ergibt sich aus der Kombination der Schirmungen, der Multiplikator aus Anzahl und Belastung der parallel geführten Stromkreise. Als Grundwerte ohne Trennsteg werden genannt:
Ungeschirmte Stromleitung und ungeschirmtes Datenkabel: 200 mm
Ungeschirmte Stromleitung und geschirmtes Datenkabel: 50 mm
Geschirmte Stromleitung und ungeschirmtes Datenkabel: 30 mm
Geschirmte Stromleitung und geschirmtes Datenkabel: 0 mm
Mit einem metallischen Trennsteg sinken diese Werte deutlich: bei einem Aluminium-Steg auf 100, 20, 10 und 0 Millimeter, bei einem Stahl-Steg auf 50, 5, 2 und 0 Millimeter. Alle Grundwerte gelten für eine geringe Anzahl schwach belasteter Stromkreise. Laufen viele Kreise oder höhere Ströme mit, steigt der Faktor und damit der geforderte Abstand deutlich an. Für die konkrete Berechnung ist immer die aktuelle Ausgabe der Norm maßgeblich – die Zahl aus einem alten Schulungsordner ersetzt sie nicht.

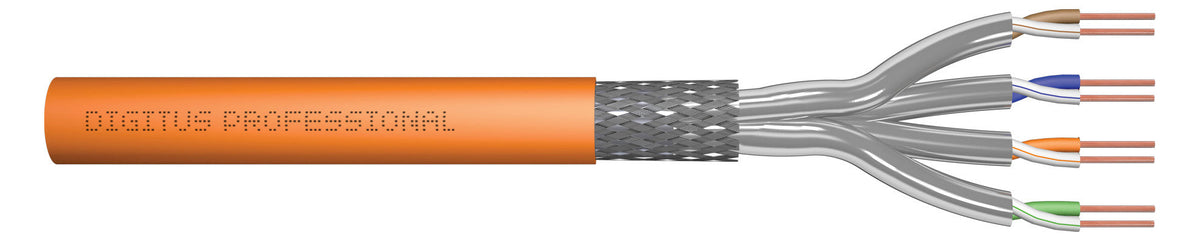

Für die Praxis folgt daraus eine klare Empfehlung: Wer geschirmtes S/FTP-Verlegekabel einsetzt, gewinnt Planungsfreiheit. Bei ungeschirmten Kabeln sind 200 Millimeter Abstand neben einer normalen Installationsleitung schnell mehr, als der Kabelkanal hergibt.
Trennung in der Praxis: Kanal, Trasse, Rohr
Der Abstand lässt sich auf zwei Wegen sicherstellen. Am einfachsten sind räumlich getrennte Wege: Stromleitungen in der einen Installationszone, Datenleitungen in der anderen. Die Installationszonen nach DIN 18015-3 geben dafür einen Rahmen vor, den man ohnehin einhalten sollte.
In gemeinsamen Kabelführungssystemen übernimmt ein Trennsteg die Aufgabe. Wirksam ist er allerdings nur, wenn er metallisch und in den Potentialausgleich einbezogen ist – ein Kunststoffsteg trennt mechanisch, aber nicht elektromagnetisch. Bei Gitterrinnen sind getrennte Ebenen oder ausreichender seitlicher Abstand die übliche Lösung.
Ein gemeinsames Installationsrohr scheidet dagegen aus. Der Trennungsabstand ist darin naturgemäß null, und DIN VDE 0100-520 Abschnitt 528.1 lässt Stromkreise unterschiedlicher Spannungsbänder in einem Rohr nur zu, wenn jede Leitung für die höchste vorkommende Spannung isoliert ist – was ein Datenkabel nicht ist. Auch das gemeinsame Bündeln von Leitungen mit Kabelbindern über längere Strecken widerspricht dem Gedanken der Trennung. Wer bei der Rohbauinstallation zwei getrennte Leerrohrsysteme legt, hat später beide Freiheiten.
Die Gerätedose ist der kritischste Punkt
Auf dem größten Teil der Trasse lässt sich der Abstand einhalten. Kritisch wird es dort, wo Steckdose und Netzwerkdose nebeneinander in einer Kombination sitzen. In einer gemeinsamen Gerätedose liegen 230 Volt und Datenleitung direkt beieinander – genau die Situation, die die Norm vermeiden will.
Sauber ist die Ausführung mit getrennten Dosen oder mit Kombinationsdosen, die eine feste Trennwand mitbringen. Beim Schalterprogramm gehört dieser Punkt in die Auswahl, nicht in die Improvisation vor Ort. Auch die Leitungsreserve in der Dose sollte getrennt geführt sein und nicht gemeinsam aufgewickelt.
Ein zweiter Punkt an der Dose ist der Biegeradius. Verlegekabel vertragen im verlegten Zustand typischerweise das Vierfache des Außendurchmessers, beim Einziehen dagegen mindestens das Achtfache – bei Kategorie-8-Kabeln eher das Fünf- beziehungsweise Zehnfache. Die Herstellerangabe ist bindend. Ein scharf abgeknicktes Kabel verändert den Wellenwiderstand dauerhaft. Kein Messprotokoll macht das wieder gut, das Stück Kabel muss neu. Dasselbe gilt für die Zugkraft: Mehr als etwa 100 Newton beim Einziehen eines vierpaarigen Kabels sind zu viel.
Wenn Abstand nicht geht: Lichtwellenleiter
Es gibt Situationen, in denen sich ein ausreichender Trennungsabstand baulich nicht herstellen lässt – etwa in engen Schächten, bei Durchführungen durch Technikräume oder bei Trassen entlang von Hauptstromleitungen. Dann ist die technisch saubere Antwort nicht ein besserer Schirm, sondern der Verzicht auf Kupfer.
Ein Lichtwellenleiter ist galvanisch getrennt und elektromagnetisch immun. Weder Trennungsabstand noch Potentialausgleich zwischen den Enden spielen eine Rolle, solange das Kabel rein dielektrisch aufgebaut ist. Außenkabel mit metallischem Nagetierschutz oder metallischem Zentralelement müssen dagegen weiterhin geerdet werden – bei der Bestellung also auf die dielektrische Ausführung achten. Für kurze Strecken gibt es vorkonfektionierte Lösungen wie eine LWL-Anschlussdose mit Verlegekabel-Set, die den Spleiß vor Ort erspart.
Verbindungen zwischen Gebäuden gehören ohnehin auf Glasfaser. Dort geht es nicht nur um Störungen, sondern um Ausgleichsströme und Blitzschutz – ein Kupferkabel zwischen zwei Erdungsanlagen ist ein Risiko, das sich mit LWL komplett vermeiden lässt.
PoE, Bündelung und Erwärmung
Power over Ethernet verändert die Rechnung. Sobald über die Datenleitung Leistung fließt, wird das Kabel selbst zum Verbraucher und erwärmt sich. PoE++ nach IEEE 802.3bt liefert in Typ 4 bis zu 90 Watt am speisenden Port, von denen rund 71 Watt am Endgerät ankommen. In einem dicht gepackten Bündel staut sich diese Verlustwärme, der Widerstand der Adern steigt, und bei hohen Temperaturen sinkt die zulässige Kanallänge unter die üblichen 90 Meter Verlegekabel plus 10 Meter Patchkabel.
Deshalb gilt bei PoE: Bündelgrößen begrenzen, im Zweifel größere Aderquerschnitte wählen und die Herstellerangabe zur maximalen Bündelanzahl bei der jeweiligen PoE-Klasse beachten. Im 19-Zoll-Rack kommt die Abwärme des Switches dazu – eine Rangierebene mit sauberer Kabelführung ist hier kein Kosmetikthema. Die Stromversorgung läuft über Netzleisten in 19-Zoll-Bauform, deren Metallgehäuse wiederum in den Potentialausgleich gehören.
Schirmauflage und Potentialausgleich
Ein geschirmtes Kabel wirkt nur, wenn der Schirm aufgelegt ist – und zwar an beiden Enden, sofern zwischen den Verteilern ein wirksamer Potentialausgleich besteht. Fehlt dieser, fließen Ausgleichsströme über den Schirm und erzeugen genau die Störungen, die er verhindern sollte. Die Reihenfolge ist also immer: erst Potentialausgleich, dann Schirmauflage.
Wichtig ist, was daraus folgt, wenn kein wirksamer Potentialausgleich vorliegt: Dann wird er ertüchtigt oder die Strecke auf Lichtwellenleiter umgestellt. Den Schirm einseitig aufzutrennen ist keine Lösung, sondern verschiebt das Problem nur auf die Störfestigkeit.
Praktisch heißt das: Eine Potentialausgleichsschiene im Technikraum, kurze Anbindungen zu Rack, Trasse und Verteiler, und metallisch blanke Kontaktflächen an jedem Anschlusspunkt. In kleineren Installationen mit einem Wandschrank wird dieser Schritt am häufigsten übersprungen – der Schrank hängt an der Wand, aber niemand hat ihn angebunden.
Häufige Fragen zu Abständen zwischen Daten- und Stromkabel
Gilt pauschal 200 Millimeter Abstand? Nein. Die 200 Millimeter sind der Grundwert für die ungünstigste Kombination aus ungeschirmter Stromleitung und ungeschirmtem Datenkabel, ohne Trennsteg. Mit geschirmtem Datenkabel sinkt der Grundwert auf 50 Millimeter, sind beide geschirmt, entfällt er.
Dürfen sich Strom- und Netzwerkkabel kreuzen? Ja, im rechten Winkel und ohne Abstand. Die gemeinsame Wegstrecke ist dabei so kurz, dass keine nennenswerte Kopplung entsteht.
Reicht ein Kunststoff-Trennsteg im Kabelkanal? Für die mechanische Trennung ja, für die elektromagnetische nicht. Wirksam ist ein metallischer Trennsteg, der in den Potentialausgleich einbezogen ist – ein Stahl-Steg senkt den Grundwert von 200 auf 50 Millimeter.
Was passiert, wenn ich den Abstand unterschreite? Nicht zwangsläufig ein Totalausfall. Typisch sind sporadische Paketfehler, Retransmissions und ein Herunterschalten der Verbindungsgeschwindigkeit – Fehlerbilder, die im Monitoring auftauchen, aber schwer zu lokalisieren sind.
Muss ich das messen? Bei jeder neuen strukturierten Verkabelung gehört eine Zertifizierungsmessung der Strecken zur Abnahme. Sie zeigt Störeinflüsse, Kabelschäden und fehlerhafte Auflegearbeiten zuverlässiger als jede Sichtprüfung.
Der Trennungsabstand ist kein Detail für den Abnahmetag, sondern eine Entscheidung in der Rohbauplanung. Leg zwei getrennte Wege und klär die kritischen Stellen – Dose, Schacht, Trasse – bevor der Putz drauf ist.
