Ein Kabelkanal ist ein offenes Führungssystem mit abnehmbarem Deckel, das Leitungen auf der Wand oder Decke ordnet, mechanisch schützt und jederzeit wieder zugänglich hält. Genau dieser letzte Punkt unterscheidet ihn vom Rohr: Der Kanal ist für Änderungen gebaut, das Rohr für die eine Belegung, die eingezogen wurde.
Deshalb entscheidet nicht die Optik über die Kanalgröße, sondern die Frage, was in fünf Jahren noch dazukommt. Ein zu knapp gewählter Kanal ist die häufigste Ursache dafür, dass in einer Werkstatt oder einem Büro nach zwei Erweiterungen ein zweiter Kanal danebenhängt. Die passenden Kabelführungssysteme decken vom Sockelleistenkanal bis zum Brandschutzkanal alle Bauformen ab.
Welcher Kanaltyp wohin gehört

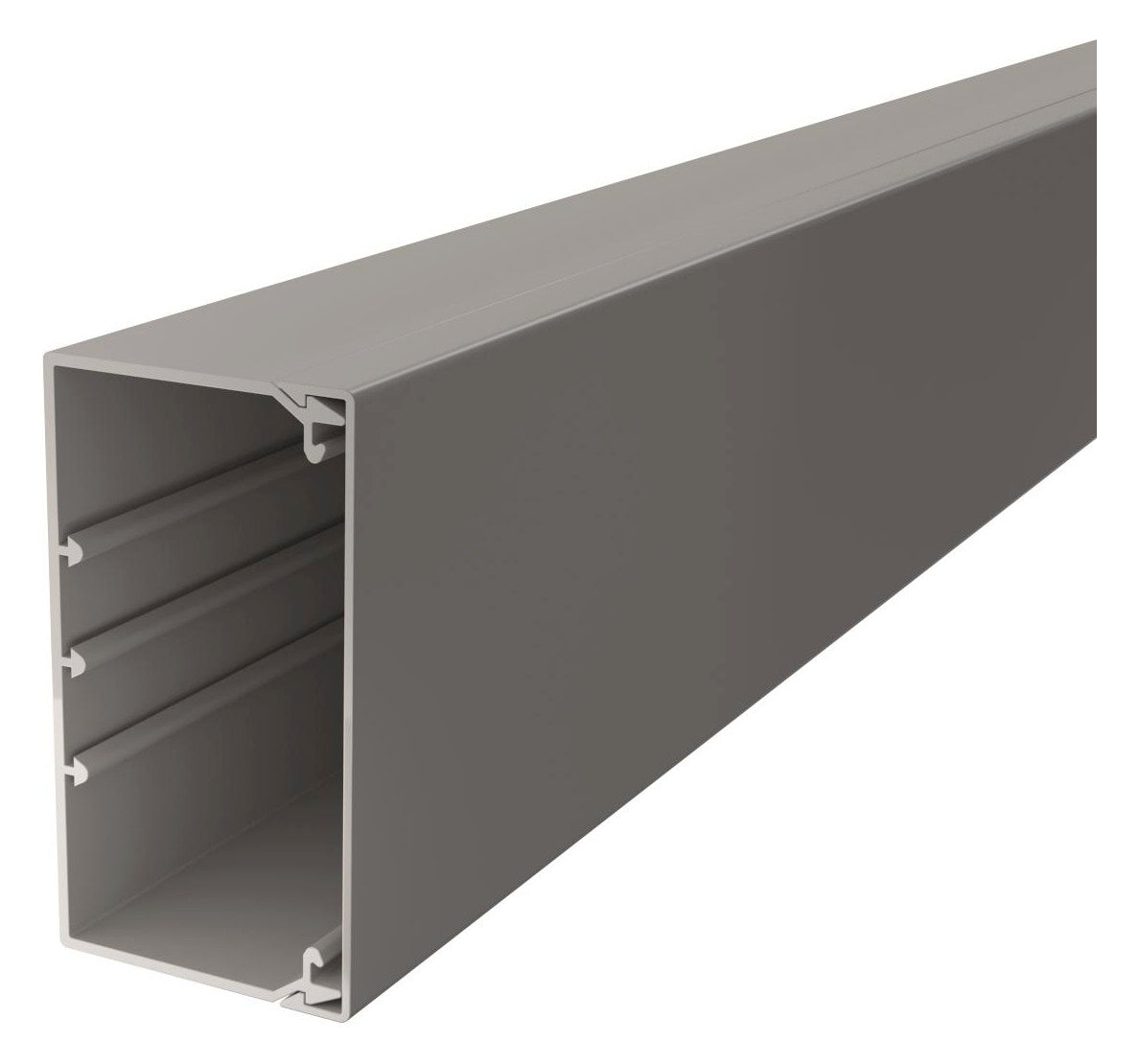

Der klassische Leitungsführungskanal aus Kunststoff ist der Standard für Werkstatt, Technikraum, Keller und Nebenräume. Er wird auf die Wand geschraubt, nimmt Leitungen und teilweise auch Geräteeinbauten auf und ist in Standardlängen von 2.000 Millimetern lieferbar. Ein Leitungsführungskanal 40 x 90 Millimeter in RAL 7030 ist die typische Wahl, wenn mehrere Stromkreise gebündelt geführt werden.
Im bewohnten Bereich fällt die Entscheidung meist anders aus. Ein Sockelleistenkanal mit 20 x 70 Millimetern übernimmt die Funktion der Fußleiste und verschwindet optisch, bietet dafür aber deutlich weniger Querschnitt. Er ist die richtige Lösung für die nachträgliche Erschließung eines Raums, nicht für die Sammelführung im Verteilerbereich.
Wo Leitungen dauerhaft geschützt und unveränderlich liegen sollen, ist das Installationsrohr in Nenngrößen wie M20 oder M25 die sauberere Wahl — unter Putz, im Estrich oder dort, wo mechanische Belastung zu erwarten ist. Als dritte Bauform gibt es Brüstungs- und Geräteeinbaukanäle, die Steckdosen und Datendosen direkt aufnehmen; sie sind im Büro und im Laborbereich der Standard.
Die Farbwahl ist dabei kein Detail. RAL 9010 in Reinweiß passt in Wohn- und Büroräume, RAL 7030 in Steingrau ist der Industriestandard, RAL 8014 in Sepiabraun wird für Holzumgebungen verwendet. Ein nachträglicher Wechsel bedeutet den kompletten Austausch des Systems inklusive aller Formteile.
Größe rechnen statt schätzen: der Füllgrad
Die Kanalbezeichnung folgt einem einfachen Schema: Die erste Zahl ist die Höhe, die zweite die Breite in Millimetern. WDK 40060 heißt also 40 Millimeter hoch und 60 Millimeter breit, WDK 60170 entsprechend 60 x 170. Der nutzbare lichte Querschnitt liegt wegen Wandstärke und Deckelaufnahme immer unter dem Nennmaß.
Eine normative Obergrenze für den Füllgrad gibt es nicht. Hersteller empfehlen üblicherweise, den lichten Querschnitt zu höchstens rund 60 Prozent zu belegen. Der Grund ist doppelt: Die Verlustwärme der belasteten Adern muss abgeführt werden, und der Deckel muss sich ohne Druck auf die Leitungen schließen lassen. Ein Deckel, der nur mit Kraft einrastet, presst dauerhaft auf die Isolierung.
Rechne deshalb mit dem Endausbau, nicht mit dem heutigen Stand. Wer sechs Leitungen einzieht und weiß, dass noch eine Wallbox-Zuleitung, eine Datenstrecke und eine Steuerleitung folgen, plant den Kanal für neun. Ein Kanal mit 60 x 170 Millimetern kostet in der Anschaffung wenig mehr als die schmale Variante, spart aber den zweiten Kanal daneben.
Praktischer Kurzweg ohne Rechnerei: Leitungen locker bündeln, den Bund in den offenen Kanal legen und schauen, ob oberhalb noch etwa ein Drittel der Höhe frei bleibt. Ist das nicht der Fall, ist der Kanal zu klein — unabhängig davon, ob der Deckel noch zugeht.
Häufung: warum der volle Kanal die Leitungen ausbremst
Der Füllgrad ist keine Ordnungsfrage, sondern eine elektrische. DIN VDE 0298-4 verlangt bei gehäufter Verlegung Reduktionsfaktoren auf die Strombelastbarkeit: Je mehr belastete Adern nebeneinanderliegen, desto weniger Strom darf jede einzelne führen, weil sich die Leitungen gegenseitig aufheizen.
Für Kanäle und Rohre gelten dabei die Verlegearten B1 und B2 — B1 für Einzeladern in Rohr oder Kanal, B2 für mehradrige Leitungen darin. Beide liegen in der Strombelastbarkeit unter der freien Verlegung an der Wand. Das ist der Punkt, an dem eine großzügig geplante Installation kippt: Der Querschnitt wurde für den Nennstrom gewählt, die Häufung im Kanal aber nicht eingerechnet.
Praktisch heißt das: Ein größerer Kanal ersetzt keine Querschnittsberechnung, entschärft die Häufung aber spürbar, weil sich die Bündel verteilen lassen. Welche Leitungen in welchem Querschnitt zulässig sind, gehört in die Auslegung durch die Elektrofachkraft — nicht in die Entscheidung am Regal.
Strom und Daten im selben Kanal
Die häufigste Frage bei gemischter Belegung: Dürfen 230 Volt und Datenleitungen in einen Kanal? Technisch ja, wenn die Isolationsanforderungen eingehalten werden und ein ausreichender Trennungsabstand besteht. Dafür gibt es Kanäle mit eingesetztem Trennsteg, der beide Bereiche mechanisch teilt.
Die maßgeblichen Werte stehen nicht in der Elektronorm, sondern in DIN EN 50174-2 für die informationstechnische Verkabelung, und sie hängen von der Schirmung beider Seiten und der Zahl der Stromkreise ab. Welche Trennungsabstände dabei wirklich gelten und wie ein Trennsteg aus Aluminium oder Stahl den Wert verändert, ist ein eigenes Thema.
Wichtig ist die Konsequenz für die Kanalwahl: Ein Kanal mit Trennsteg verliert einen Teil seines nutzbaren Querschnitts, weil beide Kammern getrennt gefüllt werden. Wer nachträglich eine Datenstrecke in einen randvollen Stromkanal legt, hat rechnerisch keinen Platz mehr für den Steg — und legt sie dann ohne. Genau so entstehen Strecken, die im Messprotokoll durchfallen.
Montage: Untergrund, Abstände, Ecken
Der Befestigungsabstand richtet sich nach Kanalquerschnitt und Belastung; die Hersteller nennen die zulässigen Werte im Datenblatt. Als Regel gilt: Je größer der Kanal und je schwerer die Belegung, desto enger die Befestigungspunkte. Ein durchhängender Kanal ist nicht nur unschön, er öffnet den Deckelspalt und lässt Staub eindringen.
Der Untergrund entscheidet über das Befestigungsmittel. In Beton und Vollziegel greift der Standarddübel, in Hohlwänden und Gipskarton braucht es Hohlraumdübel mit ausreichender Traglast, bei Wärmedämmverbundsystemen eine Befestigung, die die Dämmebene sauber durchdringt. Passende Dübel, Schrauben und Befestigungstechnik gehören mit auf die Materialliste, nicht in den Nachkauf.
Innerhalb des Kanals halten Kabelbinder die Bündel an Ort und Stelle — locker gezogen, nicht eingeschnürt. Ein Binder, der die Mantelisolierung sichtbar verformt, ist zu fest. Bei senkrechten Kanälen ist die Zugentlastung Pflicht, sonst zieht das Eigengewicht der Leitungen am obersten Anschlusspunkt.
An Ecken und Abzweigen gehören die Formteile des jeweiligen Systems verwendet, nicht die Stichsäge. Innen- und Außenecken, Flachwinkel, T-Stücke und Endstücke gibt es zu jeder Baugröße. Ein auf Gehrung geschnittener Kanal sieht auf der Baustelle ordentlich aus und ist nach dem ersten Nachziehen einer Leitung aufgerissen.
Brandschutz und Rettungswege
In Flucht- und Rettungswegen sowie in Bereichen mit Funktionserhalt gelten andere Regeln. Für elektrische Leitungsanlagen, die im Brandfall weiterarbeiten müssen — Sicherheitsbeleuchtung, Brandmeldeanlagen, Entrauchung — ist ein Brandschutzkanal mit geprüftem Funktionserhalt nach DIN 4102-12 vorgesehen. Diese Kanäle sind Systeme mit Prüfzeugnis: Kanal, Formteile, Befestigung und Leitungstyp müssen zusammen geprüft sein, sonst gilt der Nachweis nicht.
Unabhängig davon fallen Kabel in Gebäuden unter die Bauproduktenverordnung und brauchen eine CPR-Klassifizierung. In welchen Bereichen welche Klasse gefordert ist, regeln die Landesbauordnungen. Das ist vor der Bestellung zu klären, nicht bei der Abnahme — und es betrifft die Leitung, nicht den Kanal.
Für die normale Wohnungs- und Büroinstallation ist das kein Thema. Sobald aber ein Sonderbau, ein Versammlungsraum oder ein Fluchtweg berührt wird, gehört die Planung in andere Hände als die des ausführenden Monteurs.
Häufige Fragen
Wie voll darf ein Kabelkanal sein?
Eine normative Grenze gibt es nicht. Hersteller empfehlen üblicherweise höchstens rund 60 Prozent des lichten Querschnitts, damit Wärme abgeführt wird und der Deckel ohne Druck auf die Leitungen schließt. Wichtiger als die Prozentzahl ist die Häufung: Mehr Adern nebeneinander heißt weniger zulässiger Strom je Leitung.
Was bedeutet WDK 40060?
Die erste Zahl ist die Höhe, die zweite die Breite in Millimetern — also 40 x 60 Millimeter, üblicherweise in 2.000 Millimeter Länge. Der nutzbare lichte Querschnitt liegt wegen Wandstärke und Deckelaufnahme darunter.
Dürfen Netzwerkkabel und Stromleitung in denselben Kanal?
Ja, wenn die Isolationsanforderungen eingehalten werden und der Trennungsabstand nach DIN EN 50174-2 stimmt. In der Praxis heißt das ein Kanal mit Trennsteg — der aber Querschnitt kostet und deshalb von Anfang an eingeplant gehört.
Kabelkanal oder Installationsrohr?
Der Kanal, wenn die Belegung sich ändern soll oder Erweiterungen absehbar sind. Das Rohr, wenn die Leitung dauerhaft geschützt und unveränderlich liegt — unter Putz, im Estrich oder bei mechanischer Belastung.
Kann ich den Kanal auf Gehrung schneiden statt Formteile zu nutzen?
Besser nicht. Formteile halten Radien ein, schützen die Leitung an der Umlenkung und bleiben nach dem Öffnen maßhaltig. Ein geschnittener Kanal reißt beim ersten Nachziehen einer Leitung an der Schnittkante auf.
Plane also in dieser Reihenfolge: Endausbau statt Ist-Zustand, dann Kanaltyp nach Raum und Zugänglichkeit, dann die Baugröße mit Reserve, zuletzt Trennsteg und Formteile. Wer im Bestand nachrüstet, prüft vorher den Zustand der vorhandenen Installation — der Beitrag zur Modernisierung im Altbau zeigt, worauf es dabei ankommt. Die passenden Kanäle, Formteile und Rohre stehen im Sortiment der Kabelführung nebeneinander, damit System und Zubehör zusammenbleiben.
