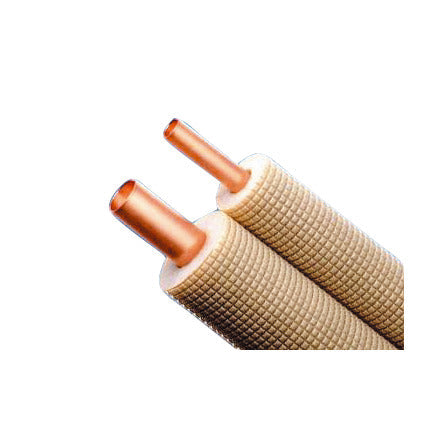

Die Kältemittelleitung ist das Kupferrohrpaar, das Innen- und Außengerät einer Split-Klimaanlage verbindet: eine dünne Flüssigkeitsleitung und eine dickere Saugleitung, beide einzeln isoliert. Sie führt das Kältemittel im Kreislauf und entscheidet damit direkt über Kälteleistung, Stromverbrauch und Lebensdauer der Anlage. Falsch dimensioniert oder schlecht verlegt kostet sie Leistung - und im ungünstigen Fall den Verdichter.
Eine allgemeingültige Faustformel gibt es hier nicht. Durchmesser, maximale Länge und zulässige Höhendifferenz stehen im Datenblatt des Geräts. Die Zusammenhänge dahinter solltest Du trotzdem kennen, sonst lässt sich weder ein Angebot prüfen noch die Baustelle sauber vorbereiten.
Welcher Durchmesser gehört zu welcher Kälteleistung
Bei einer Split-Klimaanlage arbeiten immer zwei Rohre zusammen. Das dünne Rohr führt flüssiges Kältemittel vom Außen- zum Innengerät, das dicke Rohr das verdampfte Kältemittel zurück zum Außengerät. Angegeben werden die Außendurchmesser, traditionell in Zoll.
Typisch für Singlesplit-Geräte im Wohnbereich:
- bis rund 3,5 kW Kälteleistung: 6,35 mm Flüssigkeit und 9,52 mm Saugleitung
- bis rund 5,0 kW: 6,35 mm und 12,7 mm
- bis rund 7,1 kW: 9,52 mm und 15,88 mm
Ein fertig konfektioniertes Leitungsset 6,35/9,52 mm deckt damit die meisten Wandgeräte in Wohnräumen ab. Für größere Innengeräte oder Multisplit-Systeme kommen Kombinationen wie ein Set mit 15,88 mm Saugleitung zum Einsatz.
Wichtig: Der Durchmesser ist keine Empfehlung, sondern Teil der Auslegung. Eine zu dünne Saugleitung erhöht den Druckverlust und senkt die Leistung spürbar. Eine zu dicke Saugleitung verlangsamt die Strömung so weit, dass Öl nicht mehr zuverlässig zum Verdichter zurückgefördert wird. Beides ist ein Auslegungsfehler, kein Sparpotenzial.
Rohrqualität: Kältetechnik statt Sanitär
Für Kältemittelleitungen sind blanke, innen gereinigte und trocken verschlossene Kupferrohre nach DIN EN 12735-1 vorgesehen. Sanitär-Kupferrohr nach DIN EN 1057 ist dafür nicht geeignet: Es wird nicht in der geforderten Innenreinheit geliefert und ist nicht auf die Druck- und Temperaturbelastung im Kältekreis ausgelegt.
Moderne Kältemittel wie R32 und R410A arbeiten mit Auslegungsdrücken um 40 bar. Übliche Wanddicken sind deshalb 0,8 mm bei Außendurchmessern bis 12,7 mm und 1,0 mm ab 15,88 mm. Welche Wanddicke Dein Gerät verlangt, steht in der Montageanleitung - abweichen ist keine Option.
Feuchtigkeit im Rohr ist der zweite kritische Punkt. Restfeuchte reagiert mit dem Kälteöl und bildet Säuren, die den Verdichter über Jahre zerstören. Deshalb werden Rohrenden bis zur Montage verschlossen gehalten und offene Enden nie über Nacht liegen gelassen.
Wie lang darf die Leitung sein
Jeder Hersteller gibt eine maximale Leitungslänge und eine maximale Höhendifferenz zwischen den Geräten an. Bei Singlesplit-Geräten liegen die Werte je nach Modell meist zwischen 15 und 25 m Länge und 8 bis 15 m Höhenunterschied.
Genauso wichtig ist die Vorfüllmenge. Werkseitig ist im Außengerät eine Kältemittelmenge für eine bestimmte Leitungslänge enthalten, typisch 5 bis 7,5 m. Wird die Leitung länger, muss nach Herstellerangabe nachgefüllt werden - bei kleinen Geräten oft in der Größenordnung von 20 g je zusätzlichem Meter. Wer das überspringt, betreibt die Anlage dauerhaft mit Kältemittelmangel: schlechtere Leistung, höherer Verdichteraustrittstemperatur, kürzere Lebensdauer.
Bögen zählen mit. Enge Radien und viele Richtungswechsel erhöhen den Druckverlust. Der Biegeradius sollte mindestens dem Vier- bis Fünffachen des Rohrdurchmessers entsprechen, gebogen wird mit einer Biegefeder oder einem Biegewerkzeug - nicht über das Knie.
Bördelanschluss richtig herstellen
Bei kleinen Split-Anlagen werden die Rohre nicht gelötet, sondern gebördelt. Das Rohrende wird kegelförmig aufgeweitet und mit einer Überwurfmutter gegen den 45-Grad-Konus am Gerät gepresst. Diese Verbindung ist zuverlässig - wenn sie sauber gemacht wird.
Die häufigsten Fehler: mit der Säge statt mit dem Rohrabschneider getrennt, nicht entgratet, Späne im Rohr, ein zu kurzer oder gerissener Bördel. Ein sauberer Bördel ist gleichmäßig breit, glatt und ohne Riefen. Zeigt er Risse, wird das Ende abgeschnitten und neu gebördelt - nachziehen hilft nicht.
Angezogen wird mit dem Drehmomentschlüssel, nicht nach Gefühl. Typische Anzugsmomente liegen bei etwa 15 bis 20 Nm für 6,35 mm, 33 bis 42 Nm für 9,52 mm, 50 bis 62 Nm für 12,7 mm und 63 bis 78 Nm für 15,88 mm. Die verbindlichen Werte stehen in der Geräteanleitung. Zu fest angezogen reißt der Bördel, zu locker entsteht eine schleichende Leckage.
Isolierung, Kondensat und Elektroanschluss
Beide Rohre werden getrennt isoliert, auch die Flüssigkeitsleitung. Wird nur die Saugleitung gedämmt, entsteht am zweiten Rohr Kondensat - und bei Wärmepumpenbetrieb im Winter Wärmeverlust. Im Außenbereich muss die Dämmung UV-beständig sein oder geschützt verlegt werden, sonst zerfällt sie innerhalb weniger Jahre.
Die Kondensatleitung des Innengeräts braucht durchgehendes Gefälle, üblich sind mindestens 1 bis 2 Prozent. Wo das baulich nicht geht, übernimmt eine Kondensatpumpe die Förderung. Passendes Montage- und Anschlussmaterial findest Du im Klimatechnik-Zubehör.
Die Verbindungsleitung zwischen Innen- und Außengerät gehört elektrisch dazu. Querschnitt und Aderzahl gibt der Hersteller vor, verlegt wird sie zusammen mit der Kältemittelleitung im selben Kanal. Welches Kabel passt, hängt von Leistung, Verlegeart und Länge ab; der Endstromkreis wird nach DIN VDE 0100 abgesichert.
Was rechtlich gilt
Arbeiten am Kältekreis - also Bördeln, Evakuieren, Befüllen, Entleeren - sind sachkundepflichtig. Erforderlich sind ein persönlicher Sachkundenachweis und ein zertifizierter Betrieb nach der Chemikalien-Klimaschutzverordnung. Das gilt auch dann, wenn die Anlage vorbefüllt geliefert wird und nur die Ventile geöffnet werden müssen.
Vor der Inbetriebnahme wird der Kreislauf evakuiert, üblich ist ein Enddruck unter 0,7 mbar mit anschließender Halteprobe. Erst danach werden die Ventile geöffnet. Die Dichtheitsprüfung richtet sich nach DIN EN 378.
Beim Kältemittel selbst hat sich die Rechtslage verschoben. Nach der F-Gas-Verordnung (EU) 2024/573 dürfen seit dem 1. Januar 2025 keine neuen Singlesplit-Anlagen unter 12 kW mit einem Kältemittel-GWP ab 750 mehr in Verkehr gebracht werden - das betrifft R410A mit einem GWP von 2088. R32 liegt bei 675 und bleibt in diesem Segment bis zum 1. Januar 2027 zulässig; danach gilt dort die Grenze GWP 150. Für Bestandsanlagen ändert sich nichts, für Neuplanungen sehr wohl. Was das konkret bedeutet, steht im Beitrag zur F-Gas-Verordnung 2026.
Häufige Fragen
Kann ich die Kältemittelleitung selbst verlegen?
Das Verlegen des Leerrohrs oder Kanals und das Einziehen der isolierten Leitung kannst Du vorbereiten. Bördeln, Evakuieren und Inbetriebnahme sind sachkundepflichtig und gehören in die Hände eines zertifizierten Kältebetriebs.
Was passiert bei zu langer Leitung ohne Nachfüllung?
Die Anlage läuft mit Kältemittelmangel. Folgen sind geringere Kälteleistung, höhere Verdichtertemperatur und schlechtere Ölrückführung. Der Verdichter altert deutlich schneller.
Darf ich Sanitär-Kupferrohr verwenden?
Nein. Für Kältemittelleitungen sind Rohre nach DIN EN 12735-1 vorgesehen, innen gereinigt und trocken verschlossen geliefert. Sanitärrohr erfüllt weder die Reinheits- noch die Druckanforderungen.
Wie finde ich die richtige Kälteleistung für den Raum?
Über die Kühllast, nicht über die Quadratmeter allein. Fensterflächen, Ausrichtung, Dämmung und interne Lasten gehen mit ein. Die Rechnung steht im Beitrag zur Kühlleistungsberechnung.
Was kostet ein längeres Leitungsset?
Das Rohrmaterial selbst ist der kleinere Posten. Teurer werden Kernbohrung, Kanalführung, Nachfüllmenge und Montagezeit. Wer den Aufstellort früh festlegt, hält die Leitung kurz - und die Kosten niedrig.
Plane die Kältemittelleitung deshalb zusammen mit dem Gerät, nicht nachträglich. Welcher Gerätetyp überhaupt passt, klärt der Beitrag Split-Klimaanlage kaufen. Kurze Wege, saubere Bögen und ein korrekt angezogener Bördel sind am Ende wichtiger als jedes Datenblatt-Detail.
