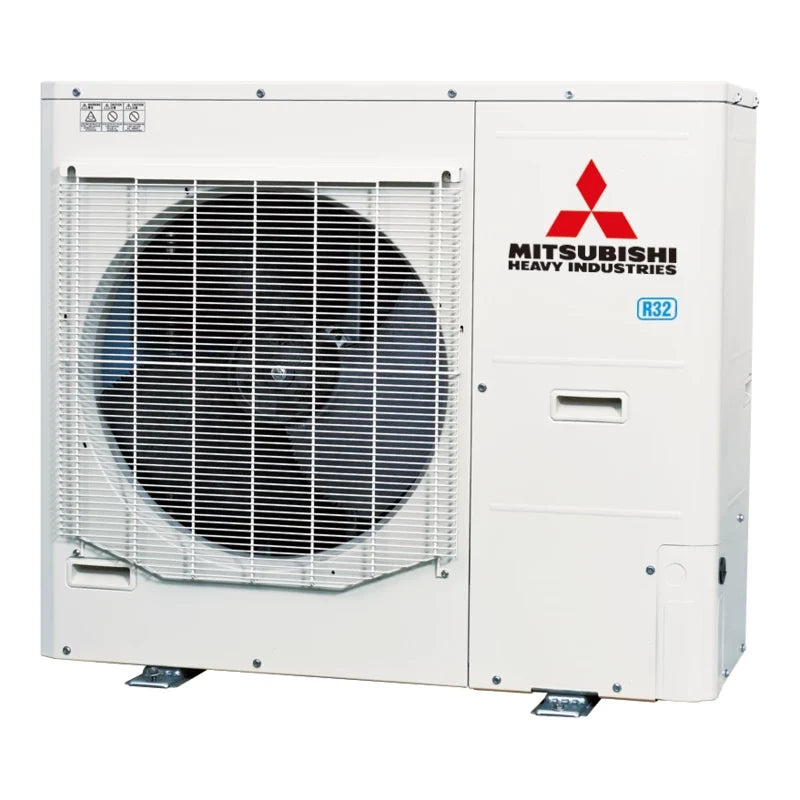

Das Außengerät einer Split-Klimaanlage ist der Anlagenteil mit Verdichter, Wärmetauscher und Ventilator: Es gibt im Kühlbetrieb die Wärme aus dem Gebäude an die Außenluft ab. Wo dieses Gerät steht, entscheidet über Kühlleistung, Stromverbrauch, Lautstärke und darüber, ob der Nachbar mitspielt. Die Position gehört deshalb in die Planung, nicht auf die Baustelle.
In der Praxis läuft es häufig andersherum. Das Gerät ist gekauft, der Monteur steht davor und sucht eine freie Wand. Daraus entstehen die immer gleichen Fehler: zu wenig Luft, zu nah am Schlafzimmerfenster des Nachbarn, Abtauwasser auf dem Gehweg und Leitungen quer über die Fassade. Wer eine Split-Klimaanlage plant, legt den Aufstellort deshalb zuerst fest.
Wie viel Luft das Außengerät wirklich braucht
Der Verflüssiger arbeitet nur, solange er kühle Luft ansaugen kann. Wird die warme Abluft direkt wieder angesaugt, steigt die Verflüssigungstemperatur, die Kälteleistung sinkt und der Verdichter zieht mehr Strom. Dieser Luftkurzschluss ist der häufigste Grund für Anlagen, die im Hochsommer plötzlich nicht mehr mitkommen, obwohl sie richtig ausgelegt wurden.
Die verbindlichen Mindestmaße stehen im Datenblatt des jeweiligen Geräts und unterscheiden sich je nach Bauform deutlich. Ein Außengerät für eine Multisplit-Anlage mit großem Ventilator braucht vor dem Luftaustritt spürbar mehr freien Raum als ein kleines Single-Split-Gerät. Als Faustregel gilt: Luftansaugung und Luftaustritt dürfen nie gegen eine nahe Wand arbeiten, und über dem Gerät muss die warme Luft ungehindert abziehen können.
Kritisch sind enge Innenhöfe, Nischen zwischen zwei Gebäuden, Lichtschächte und Verkleidungen aus geschlossenen Blenden. Eine Sichtschutzwand ist zulässig, wenn sie ausreichend frei durchströmt wird und den vom Hersteller geforderten Abstand einhält. Ein geschlossener Kasten um das Gerät herum ist keine Verschönerung, sondern eine Leistungsbremse.
Schallschutz: was die TA Lärm nachts zulässt
Streit mit der Nachbarschaft entsteht fast nie am Tag, sondern zwischen 22 und 6 Uhr. Maßgeblich ist die TA Lärm. Ihre Immissionsrichtwerte für Anlagenlärm liegen im reinen Wohngebiet bei 50 dB(A) tags und 35 dB(A) nachts, im allgemeinen Wohngebiet bei 55 und 40 dB(A) und im Mischgebiet oder urbanen Gebiet bei 60 und 45 dB(A). Gemessen wird nicht am Gerät, sondern rund einen halben Meter vor dem geöffneten Fenster des am stärksten betroffenen schutzbedürftigen Raums.
Der Wert im Prospekt hilft dabei nur bedingt. Hersteller geben meist den Schallleistungspegel an, gemessen unter Laborbedingungen. Am Nachbarfenster zählt der Schalldruckpegel, und der hängt von Abstand, Abstrahlrichtung und Umgebung ab. Bei freier Abstrahlung nimmt der Pegel je Verdopplung des Abstands um etwa 6 dB ab. Eine Aufstellung in einer Gebäudeecke kehrt diesen Effekt teilweise um, weil die Schallanteile von zwei Flächen reflektiert werden.
Praktisch heißt das: Abstand ist der wirksamste Hebel, danach kommt die Ausrichtung des Luftaustritts weg vom schutzbedürftigen Fenster. Viele Inverter-Geräte mit R32 bieten zusätzlich einen Nachtmodus, der Verdichter- und Ventilatordrehzahl begrenzt. Der kostet einige Prozent Leistung, entschärft aber genau das Zeitfenster, in dem die strengen Werte gelten.
Wandkonsole, Bodenkonsole oder Flachdach
Die Wandkonsole ist die häufigste Lösung und zugleich die mit dem größten Fehlerpotenzial. Sie überträgt Körperschall direkt ins Mauerwerk, und was draußen leise wirkt, kommt im Nebenzimmer als tieffrequentes Brummen an. Schwingungsdämpfer zwischen Gerät und Konsole sind deshalb kein Zubehör, sondern Standard. An Wärmedämmverbundsystemen und in Leichtbauwänden ist die Wandmontage ohne geprüfte Durchdringung der Dämmebene keine gute Idee.
Die Bodenaufstellung entkoppelt das Gebäude vollständig. Eine Bodenkonsole hebt das Gerät so weit an, dass Schnee, Laub und Abtauwasser nicht in den Lamellenblock drücken. Der Untergrund muss tragfähig und dauerhaft eben sein — ein Streifenfundament oder Betonplatten, kein Rasengitter. Passendes Montagezubehör gehört von Anfang an in die Materialliste.
Auf dem Flachdach zählen drei Punkte: die statische Lastannahme inklusive Schnee, eine dauerhaft dichte Durchdringung oder eine ballastierte Aufständerung ohne Durchdringung sowie ein sicherer Wartungszugang. Ein Gerät, an das im Betrieb niemand herankommt, wird nicht gewartet.
Kältemittelleitung, Kondensat und Wanddurchführung
Zwischen Innen- und Außengerät liegen zwei Kupferleitungen. Deren zulässige Gesamtlänge und der maximale Höhenunterschied stehen im Datenblatt und begrenzen die möglichen Aufstellorte oft stärker als der Platz an der Wand. Welche Durchmesser, Längen und Bördelanschlüsse dabei zusammenpassen, steht im Beitrag zur Kältemittelleitung.
Beim Kondensat wird oft nur die halbe Anlage bedacht. Im Kühlbetrieb fällt es am Innengerät an und braucht ein durchgehendes Gefälle ins Abwasser. Reicht das Gefälle nicht, übernimmt eine Kondensatpumpe. Im Heizbetrieb dreht sich das um: Dann läuft Abtauwasser am Außengerät ab. Steht das Gerät direkt über einem Gehweg oder einer Treppe, entsteht bei Frost eine Eisfläche. Ein definierter Ablauf und ein ausreichender Sockel lösen das Problem vor dem ersten Winter.
Die Wanddurchführung wird mit leichtem Gefälle nach außen gebohrt und außen fachgerecht abgedichtet. Sie führt Kältemittelleitungen, Kondensatschlauch und die elektrische Verbindungsleitung gemeinsam — sauber gebündelt, nicht als lose Trasse an der Fassade.
Elektroanschluss und Absicherung
Ein Klimagerät bekommt einen eigenen Stromkreis. Querschnitt und Absicherung richten sich nach Anlaufstrom, Leitungslänge und Verlegeart, die Vorgaben des Herstellers sind dabei verbindlich. Für die Verbindung zwischen Innen- und Außeneinheit ist eine für die Verlegeart geeignete Leitung zu verwenden — im Außenbereich UV-beständig und mechanisch geschützt.
In der Verteilung gehören ein passender Leitungsschutzschalter und der vom Hersteller geforderte Fehlerstromschutz dazu. Weil Inverter-Geräte Gleichfehlerströme erzeugen können, verlangen viele Datenblätter einen RCD vom Typ A mit zusätzlicher Gleichfehlerstromerkennung oder Typ B. Welcher Typ zulässig ist, steht in der Montageanleitung und nicht im Ermessen des Installateurs.
In der Nähe des Außengeräts ist außerdem eine Trennvorrichtung sinnvoll, mit der sich die Einheit für Wartung und Fehlersuche allpolig freischalten lässt. Planung, Anschluss und Prüfung gehören in die Hände einer Elektrofachkraft.
Genehmigung, F-Gas und Nachbarschaft
Ob ein Außengerät in der Abstandsfläche zum Nachbargrundstück stehen darf, regelt die jeweilige Landesbauordnung — eine bundeseinheitliche Zahl gibt es nicht. In Wohnungseigentümergemeinschaften ist die Montage an der Fassade eine bauliche Veränderung am Gemeinschaftseigentum und braucht einen Beschluss. Mieter brauchen die Zustimmung des Vermieters, im Denkmalbereich kommt die Denkmalbehörde dazu. Diese Fragen klärt man vor dem Kauf, nicht nach der Montage.
Auf der Kältemittelseite gilt die EU-F-Gas-Verordnung. R32 hat ein Treibhauspotenzial von 675, ein typisches Single-Split-Gerät enthält rund 1,2 Kilogramm und liegt damit bei etwa 0,8 Tonnen CO2-Äquivalent. Die wiederkehrende Dichtheitskontrolle greift erst ab 5 Tonnen CO2-Äquivalent, kleine Wohnanlagen fallen also nicht darunter. Unabhängig davon dürfen Arbeiten am Kältekreis nur zertifizierte Fachbetriebe ausführen. Was sich an den Regeln geändert hat, fasst der Beitrag zur F-Gas-Verordnung zusammen.
Häufige Fragen
Wie laut darf die Klimaanlage nachts sein?
Nach TA Lärm gelten nachts zwischen 22 und 6 Uhr je nach Gebietstyp 35 dB(A) im reinen Wohngebiet, 40 dB(A) im allgemeinen Wohngebiet und 45 dB(A) im Mischgebiet. Maßgeblich ist der Pegel etwa einen halben Meter vor dem geöffneten Fenster des betroffenen Raums, nicht der Wert am Gerät.
Wie weit muss das Außengerät vom Nachbargrundstück entfernt stehen?
Einen bundesweit einheitlichen Mindestabstand gibt es nicht. Entscheidend sind die Abstandsflächenregeln der Landesbauordnung und der einzuhaltende Schallrichtwert am Nachbarfenster. In der Praxis ist der Schallwert meist die engere Grenze.
Kann das Außengerät auf dem Balkon stehen?
Technisch ja, wenn die vom Hersteller geforderten freien Abstände eingehalten werden und die warme Abluft ungehindert abziehen kann. Ein umlaufend geschlossener Balkon mit Sichtschutz ist dafür meist ungeeignet. In der Eigentümergemeinschaft ist zusätzlich die Zustimmung nötig.
Was passiert im Winter mit dem Abtauwasser?
Bei Heizbetrieb taut das Außengerät regelmäßig ab, dabei fällt Wasser an. Ohne definierten Ablauf und ausreichende Sockelhöhe vereist die Fläche darunter. Ein Gefälle weg vom Gehweg und ein frostsicherer Ablauf lösen das.
Darf ich das Gerät selbst anschließen?
Nein. Der Kältekreis darf nur von zertifiziertem Personal bearbeitet werden, der elektrische Anschluss nur von einer Elektrofachkraft. Beides ist Voraussetzung für Gewährleistung und Herstellergarantie.
Plane also in dieser Reihenfolge: Aufstellort und Luftführung, dann Schallweg zum Nachbarfenster, dann Konsole und Leitungswege, zuletzt Elektroanschluss. Wer so vorgeht, findet die passenden Klimageräte und das Zubehör anschließend zur bereits geklärten Situation — und nicht umgekehrt.
