Ein FI-Schutzschalter löst aus, ein Gerät fällt bei der Wiederholungsprüfung auf oder eine Anlage zeigt unerklärliche Ableitströme: Schutzleiterstrom messen - welches Gerät, welche Methode? Die richtige Antwort hängt nicht am günstigsten Messgerät, sondern an Prüfobjekt, Netzform und Prüfzweck. Wer Schutzleiterstrom, Differenzstrom und Berührungsstrom verwechselt, bewertet schnell den falschen Wert.
Was der Schutzleiterstrom überhaupt aussagt
Der Schutzleiterstrom ist der Strom, der bei einem Gerät der Schutzklasse I über den Schutzleiter zur Erde fließt. Er entsteht nicht automatisch durch einen Defekt. Elektronische Netzteile, Frequenzumrichter, EMV-Filter, Wärmepumpen, Klimageräte oder LED-Treiber besitzen oft kapazitive Ableitpfade. Dadurch kann auch ein technisch einwandfreies Gerät einen messbaren Strom gegen Erde verursachen.
Relevant wird der Wert, weil sich Ableitströme mehrerer Betriebsmittel addieren können. Das kann Fehlerstrom-Schutzeinrichtungen auslösen oder deren Betriebssicherheit beeinträchtigen. Bei der Geräteprüfung geht es außerdem darum, Isolationsfehler, Feuchtigkeit oder beschädigte Leitungen zu erkennen.
Wichtig: Schutzleiterstrom ist nicht dasselbe wie Berührungsstrom. Der Berührungsstrom beschreibt den Strom, der über eine berührbare leitfähige Fläche und ein genormtes Messnetzwerk fließen könnte. Der Differenzstrom wiederum ist die Stromdifferenz zwischen Außenleitern und Neutralleiter. Er erfasst Ableitströme häufig ohne Auftrennen des Schutzleiters, kann aber je nach Aufbau auch andere Fehlerströme beinhalten.
Schutzleiterstrom messen - Gerät und Methode passend wählen
Für die Praxis gibt es drei gängige Wege: die direkte Schutzleiterstrommessung, die Differenzstrommessung und die Ersatzableitstrommessung. Welche Methode passt, entscheidet sich vor allem danach, ob das Prüfobjekt im normalen Betrieb laufen muss und ob sein Schutzleiter für die Messung zugänglich ist.
Direkte Messung im Schutzleiter
Bei der direkten Methode wird der Strom im einzelnen Schutzleiter gemessen. Das ist eine sehr aussagekräftige Messung, weil tatsächlich der Strom auf dem PE-Leiter erfasst wird. Sie setzt jedoch voraus, dass der Schutzleiter gezielt in den Messkreis einbezogen werden kann - etwa über einen geeigneten Prüfadapter oder ein Prüfgerät mit entsprechender Messfunktion.
Für ortsveränderliche Geräte mit Schutzkontaktstecker ist ein Gerätetester nach den jeweils anzuwendenden Normen die saubere Lösung. Er führt die Messung über die Prüfdose aus und dokumentiert, je nach Ausführung, Schutzleiterwiderstand, Isolationswiderstand, Ersatzableitstrom und Schutzleiterstrom. Für die Wiederholungsprüfung sind Prüfgeräte im Umfeld von DIN EN 50678 (VDE 0701) und DIN EN 50699 (VDE 0702) üblich. Welches Prüfprogramm verwendet werden darf, richtet sich immer nach Gerät, Herstellerangaben und betrieblicher Prüforganisation.
Eine direkte Messung ist besonders sinnvoll, wenn die elektrische Sicherheit eines einzelnen Geräts bewertet werden soll. Ihr Nachteil: Das Prüfobjekt muss korrekt angeschlossen sein, und bei manchen Bauformen ist die Prüfung nur mit passendem Adapter oder unter definierten Bedingungen möglich.
Differenzstrommessung mit Leckstromzange

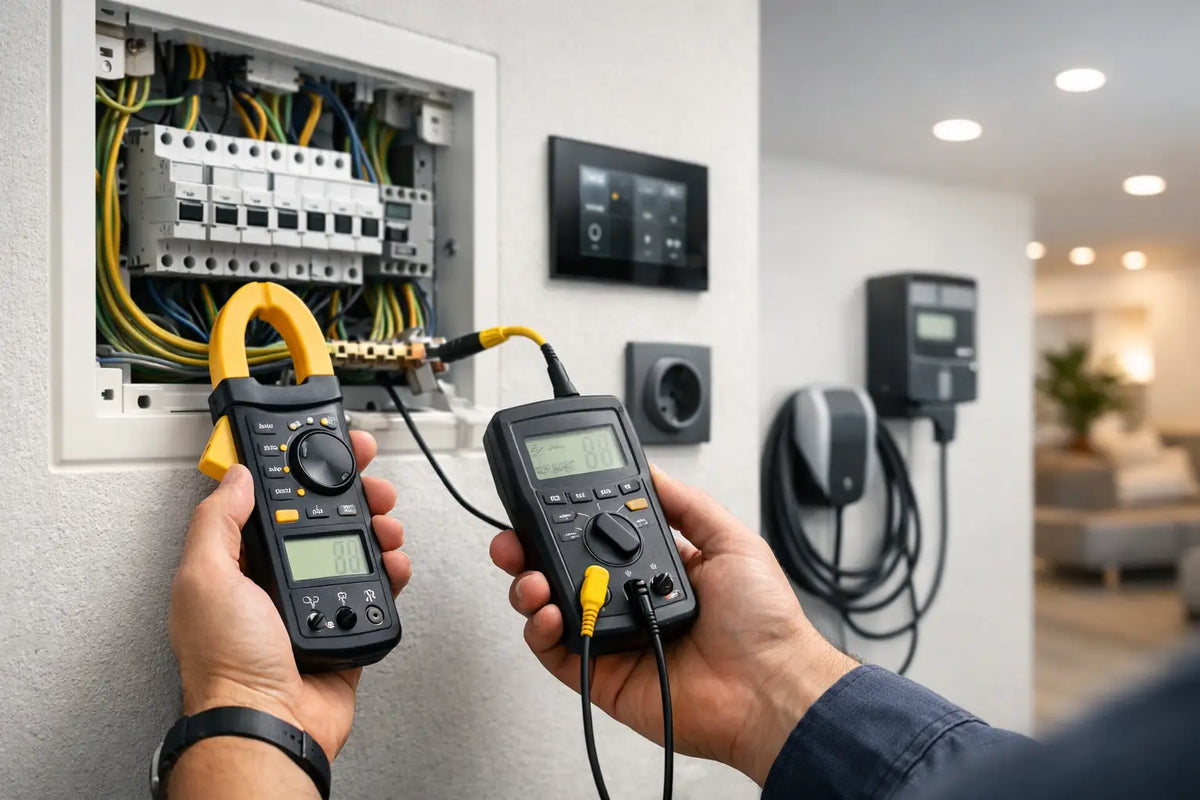

Bei fest angeschlossenen Anlagen, Unterverteilungen oder mehrphasigen Verbrauchern ist eine Leckstromzange meist die praktischste Wahl. Dabei umfasst die Zange alle aktiven Leiter eines Stromkreises - bei Wechselstrom Außenleiter und Neutralleiter, bei Drehstrom alle Außenleiter und gegebenenfalls den Neutralleiter. Der Schutzleiter darf nicht mit in die Zange.
Die Summe der Betriebsströme sollte sich idealerweise aufheben. Was als Rest übrig bleibt, ist der Differenzstrom. In einer Anlage entspricht dieser häufig näherungsweise dem Ableitstrom gegen Erde. Die Methode funktioniert unter Betrieb, ohne Leiter aufzutrennen. Das ist ihr großer Vorteil, etwa bei einer laufenden Klimaanlage, einer Wärmepumpe oder einem Schaltschrank mit mehreren elektronischen Verbrauchern.
Die Messung wird unbrauchbar, wenn nur ein Außenleiter erfasst wird. Dann zeigt die Zange den normalen Laststrom statt des Fehler- oder Ableitstroms. Auch parallele Schutzleiter, geschirmte Leitungen und mehrere Einspeisepfade können das Ergebnis beeinflussen. Deshalb gehört vor der Messung ein Blick auf Stromlaufplan und Leitungsführung dazu.
Ersatzableitstrom als Prüfoption
Der Ersatzableitstrom wird bei ausgeschaltetem Prüfobjekt mit einer Prüfspannung gemessen. Diese Methode ist hilfreich, wenn ein Gerät nicht sicher im Netzbetrieb geprüft werden kann oder wenn die direkte Messung im Schutzleiter nicht möglich ist. Sie ist keine Betriebsstrommessung und ihr Ergebnis darf nicht ohne Weiteres mit einem unter Netzspannung gemessenen Schutzleiterstrom gleichgesetzt werden.
Gerade bei Geräten mit Filtern, Elektronik oder Steuerungen kann die Ersatzmessung andere Werte liefern als die Messung im Betrieb. Sie ist daher eine ergänzende Prüfoption - nicht automatisch die bessere Methode.
Welches Messgerät für welchen Einsatz
Ein Installationstester, ein Gerätetester und eine Leckstromzange erfüllen unterschiedliche Aufgaben. Ein universelles Gerät gibt es nur mit Einschränkungen.
Für die Prüfung ortsveränderlicher Betriebsmittel ist ein professioneller Gerätetester mit automatischen oder geführten Prüfabläufen sinnvoll. Er reduziert Bedienfehler, speichert Messwerte und unterstützt eine nachvollziehbare Dokumentation. Das ist für Elektrofachbetriebe, Hausverwaltungen und Gewerbe wichtiger als ein einzelner Momentwert auf dem Display.
Für Fehlersuche und wiederkehrende Kontrollen an fest installierten Verbrauchern eignet sich eine echte Leckstromzange. Entscheidend ist die Auflösung im Milliampere-Bereich. Eine normale Stromzange, die erst bei hohen Strömen zuverlässig misst, ist für kleine Ableitströme ungeeignet. Achte außerdem auf Wechselstrom- oder Wechsel-/Gleichstrommessung. Moderne Geräte mit Gleichrichter, Frequenzumrichter oder getakteten Netzteilen können glatte und hochfrequente Gleichanteile verursachen. Dann ist ein Messgerät erforderlich, das für die zu erwartende Stromform spezifiziert ist.
Bei elektrischen Anlagen kommen zusätzlich Installationstester zum Einsatz. Sie prüfen unter anderem Durchgängigkeit des Schutzleiters, Isolationswiderstand, Schleifenimpedanz und Auslöseverhalten von Fehlerstrom-Schutzeinrichtungen. Ein Installationstester ersetzt aber nicht automatisch eine empfindliche Leckstromzange für die laufende Analyse von Ableitströmen.
Messung in der richtigen Reihenfolge durchführen
Vor dem Anklemmen oder Umfassen steht die Sichtprüfung. Beschädigte Leitungen, gequetschte Kabeleinführungen, Feuchtigkeit und unzulässige Mehrfachsteckdosen sind oft schneller gefunden als ein Isolationsfehler mit dem Messgerät. Danach wird geklärt, ob es sich um ein einzelnes Gerät, einen Endstromkreis oder eine gesamte Anlage handelt.
Bei der Differenzstrommessung misst Du zunächst den kompletten betroffenen Stromkreis. Ist der Wert auffällig, werden nach und nach einzelne Verbraucher abgeschaltet oder Unterabgänge getrennt, bis sich der Anteil eingrenzen lässt. So lässt sich beispielsweise unterscheiden, ob der Ableitstrom von einer Wärmepumpe selbst, einer Kondensatpumpe, mehreren LED-Netzteilen oder der Summe aller Verbraucher stammt.
Bei der direkten Prüfung eines Geräts müssen die vorgesehenen Schaltzustände berücksichtigt werden. Manche Geräte ziehen nur im eingeschalteten Zustand Strom über interne Filter oder Baugruppen. Andere benötigen eine definierte Netzpolarität oder einen geschlossenen Schalter. Herstellerhinweise und das Prüfverfahren des eingesetzten Testers gehen vor einer pauschalen Vorgehensweise.
Grenzwerte nicht aus dem Kontext reißen
Ein einzelner Milliamperewert ist ohne Prüfverfahren kaum belastbar. Zulässige Werte unterscheiden sich je nach Geräteart, Schutzklasse, Norm, Anschlussart und Messmethode. Auch die Frage, ob ein Gerät handgehalten, ortsveränderlich, fest angeschlossen oder Teil einer Anlage ist, verändert die Bewertung.
Als Orientierung gilt: Wenn Fehlerstrom-Schutzeinrichtungen wiederholt auslösen, zählt nicht nur der Wert eines Verbrauchers. Entscheidend ist die Summe aller betriebsmäßigen Ableitströme auf dem betreffenden FI-Stromkreis. Elektronische Verbraucher können dabei unauffällig einzeln sein und gemeinsam trotzdem zu Problemen führen. Eine Aufteilung von Stromkreisen oder eine geeignete Auswahl der Fehlerstrom-Schutzeinrichtung kann dann sinnvoller sein als der Austausch eines funktionierenden Geräts.
Arbeiten an Verteilungen, fest angeschlossenen Wärmepumpen, Klimageräten oder Drehstromanlagen gehören in die Hände einer Elektrofachkraft. Das gilt besonders, wenn Abdeckungen entfernt, Leiter getrennt oder Schutzmaßnahmen bewertet werden müssen.
Ein gutes Messergebnis beantwortet immer zwei Fragen: Wo fließt der Strom tatsächlich, und ist er für dieses Prüfobjekt sowie diese Messmethode zulässig? Mit einem passenden Gerät, einer sauber geführten Messung und einer nachvollziehbaren Dokumentation wird aus einem unklaren Fehlerbild eine belastbare Entscheidung für Betrieb, Reparatur oder weitere Fehlersuche.
