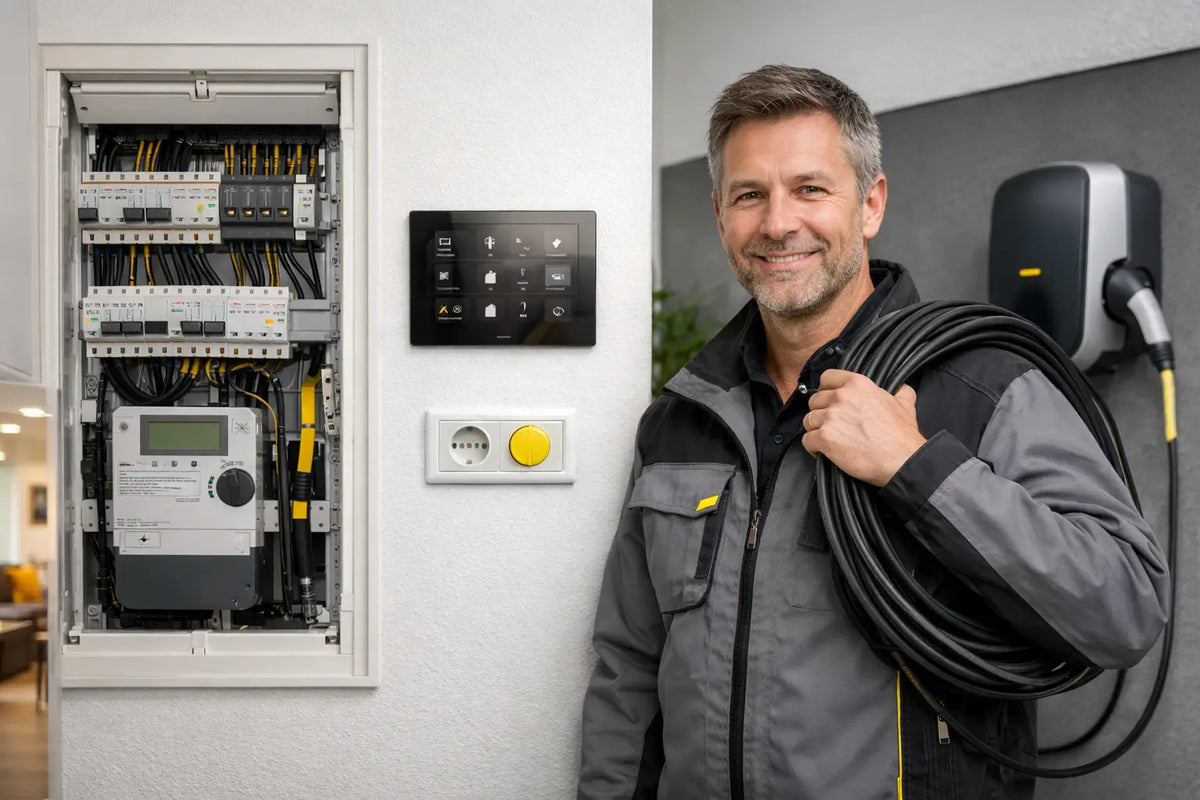

Ein Zählerschrank, der vor zwei Jahren noch passend geplant war, kann bei einem heutigen Projekt zu klein gedacht sein. Besonders dann, wenn Wärmepumpe, Wallbox, Photovoltaik, Speicher und steuerbare Verbrauchseinrichtungen zusammenkommen. Bei der VDE-AR-N 4100 neuen Fassung müssen Elektrofachbetriebe deshalb nicht nur einzelne Komponenten prüfen, sondern das komplette Mess- und Steuerkonzept vor dem Baustart sauber festlegen.
Die Technische Anschlussregel VDE-AR-N 4100 beschreibt die Anforderungen für den Anschluss von Kundenanlagen an das Niederspannungsnetz. Sie betrifft damit den Bereich vom Netzanschluss über den Zählerplatz bis zu Teilen der Kundenanlage. Für eingetragene Elektrofachbetriebe ist sie tägliche Planungsgrundlage. Für SHK-Betriebe, die Wärmepumpen oder elektrische Zusatzheizungen einbinden, ist sie mindestens genauso relevant: Die Elektroplanung darf nicht erst beginnen, wenn das Gerät bereits auf der Baustelle steht.
Was die neue Fassung der VDE-AR-N 4100 praktisch verändert
Die neue Fassung rückt die elektrische Infrastruktur stärker in den Mittelpunkt. Moderne Gebäude benötigen nicht nur Energie, sondern auch Mess-, Kommunikations- und Steuerungsmöglichkeiten. Das gilt vor allem bei mehreren elektrischen Großverbrauchern und bei Anlagen, deren Leistung zeitweise netzorientiert gesteuert werden kann.
Für den Fachbetrieb heißt das: Ein Zählerplatz wird nicht mehr allein nach der aktuellen Last ausgewählt. Entscheidend ist, ob er die vorgesehene Messung, mögliche Steuertechnik und spätere Erweiterungen aufnehmen kann. Ein zu knapp dimensionierter Schrank spart bei der Erstinstallation wenig und verursacht bei einer späteren Nachrüstung oft erheblichen Aufwand.
Die VDE-AR-N 4100 arbeitet dabei nicht isoliert. Je nach Projekt kommen weitere Vorgaben hinzu, etwa die Anschlussregeln für Erzeugungsanlagen nach VDE-AR-N 4105, die jeweiligen technischen Anschlussbedingungen des Netzbetreibers sowie Produkt- und Installationsnormen. Die Anschlussbedingungen des zuständigen Netzbetreibers sind für das konkrete Bauvorhaben verbindlich. Sie können Vorgaben zur Schrankausführung, zur Messung oder zur Anmeldung präzisieren.
Zählerplatz frühzeitig als System planen
Der Zählerschrank ist die Schnittstelle zwischen Netz, Messung, Steuerung und Kundenanlage. Genau dort entstehen auf Baustellen die meisten Nachträge. Eine Wärmepumpe wird ergänzt, die Wallbox kommt später dazu, oder die Photovoltaikanlage erhält einen Speicher. Ohne freie und normgerecht nutzbare Bereiche wird aus einer Erweiterung schnell ein Umbau.
Bei der Planung solltest Du deshalb nicht nur die aktuell bestellten Verbraucher erfassen. Berücksichtige auch realistische Ausbaustufen: Wallbox, zweiter Ladepunkt, Batteriespeicher, Klimageräte, Durchlauferhitzer, elektrische Heizstäbe oder eine zusätzliche Wohneinheit. Nicht jede Option muss sofort gebaut werden. Der Zählerplatz sollte sie aber technisch zulassen, wenn sie absehbar ist.
Wichtig sind insbesondere die vorgesehenen Bereiche für Messsysteme, Kommunikation und Steuerung. In vielen Projekten gehören dazu ein Raum für ein intelligentes Messsystem, ein Anschlussraum für die Kommunikation und ein Platz für die Steuertechnik. Welche Ausführung im Detail erforderlich ist, hängt vom Netzbetreiber, vom Messkonzept und von der Anlagenkonstellation ab. Standardisierte Zählerschränke mit passender Feldaufteilung reduzieren hier Planungsrisiken - vorausgesetzt, die Bestückung wird vor der Bestellung geprüft.
Steuertechnik nicht als Restplatz behandeln
Steuerboxen, Kommunikationskomponenten und zugehörige Verdrahtung brauchen einen definierten Platz. Sie gehören nicht improvisiert in einen bereits voll belegten Verteiler. Das betrifft besonders Anlagen mit steuerbaren Verbrauchseinrichtungen wie Wärmepumpen und Ladeeinrichtungen.
Die technische Umsetzung kann je nach Netzbetreiber und Steuerkonzept unterschiedlich aussehen. Denkbar sind Steuerkontakte, digitale Schnittstellen oder eine Anbindung über Mess- und Kommunikationstechnik. Entscheidend ist nicht, irgendeinen freien Leitungsschutzschalter vorzusehen. Entscheidend ist, dass der Zählerplatz die geforderte Steuerkette aufnehmen kann und die Schnittstelle zur Kundenanlage eindeutig dokumentiert ist.
Für die Praxis empfiehlt sich eine klare Trennung: Messung und netzseitige Steuerung werden im dafür vorgesehenen Bereich vorbereitet, die Lastabgänge und Schutzorgane liegen nachvollziehbar in der Kundenanlage. So bleibt die Anlage prüfbar und bei Änderungen beherrschbar.
Wärmepumpe, Wallbox und PV richtig zusammen denken
Bei Einzelprojekten wird die Elektroplanung oft zu spät eingebunden. Eine Wärmepumpe benötigt dann beispielsweise einen separaten Stromkreis, passende Schutzmaßnahmen und unter Umständen eine steuerbare Anbindung. Eine Wallbox stellt ähnliche Anforderungen. Kommt zusätzlich eine PV-Anlage dazu, wird aus mehreren Einzelgeräten ein abgestimmtes Energiesystem.
Die VDE-AR-N 4100 neue Fassung ist deshalb besonders für Betriebe relevant, die Schnittstellen zwischen SHK, Elektrotechnik und Energieerzeugung koordinieren. Der Elektrofachbetrieb muss wissen, welche Leistungen gleichzeitig auftreten können, welche Verbraucher steuerbar vorgesehen sind und welches Messkonzept der Netzbetreiber akzeptiert. Nur die Geräteleistung auf dem Typenschild zu addieren, reicht nicht aus.
Ein Beispiel aus der Sanierung: Eine Luft-Wasser-Wärmepumpe ersetzt die Gasheizung, später ist eine Wallbox geplant, und auf dem Dach soll Photovoltaik installiert werden. Wird der Zählerschrank nur auf die Wärmepumpe ausgelegt, fehlen später möglicherweise Feldreserven, Steuerraum oder eine sinnvolle Struktur für Zähler und Kommunikation. Wird das Gesamtszenario von Beginn an berücksichtigt, lässt sich die Reihenfolge der Investitionen flexibel gestalten.
Das bedeutet nicht, dass jedes Einfamilienhaus vorsorglich maximal ausgestattet werden muss. Bei einem kleinen Objekt ohne Erweiterungsabsicht wäre das unnötig. Es bedeutet aber, die Entscheidung bewusst zu treffen und sie nicht durch einen zu kleinen Schrank vorwegzunehmen.
Bestandsanlagen: Wann wird ein Umbau zur Pflicht?
Eine neue Ausgabe der VDE-AR-N 4100 bedeutet nicht automatisch, dass jeder vorhandene Zählerplatz ersetzt werden muss. Für Bestandsanlagen kommt es auf den Anlass und den Umfang der Änderung an. Wird lediglich ein Stromkreis ergänzt, kann die Bewertung anders ausfallen als bei einer umfangreichen Modernisierung, einem Zählerplatzumbau oder einer Leistungserhöhung.
Sobald Arbeiten den netzseitigen Anschlussbereich, die Messeinrichtung oder den Zählerplatz wesentlich betreffen, muss der Fachbetrieb die aktuell geltenden Anforderungen und die Vorgaben des Netzbetreibers prüfen. Gerade bei Sanierungen mit Wärmepumpe ist das häufig der kritische Punkt: Die alte Verteilung funktioniert zwar noch, der Zählerplatz erfüllt aber die Anforderungen des neuen Anschlusskonzepts nicht mehr.
Eine Besichtigung vor Angebotsabgabe spart Diskussionen. Erfasse dabei Bauart und Zustand des Zählerplatzes, verfügbare Felder, Hauptleitung, Hausanschluss, vorhandene Schutztechnik, geplante Verbraucher und die Möglichkeit einer späteren Erweiterung. Fotos allein reichen nicht immer aus. Relevant sind auch Leitungslängen, Querschnitte, Selektivität und die tatsächliche Anschlussleistung.
Diese Unterlagen gehören vor dem Baustart auf den Tisch
Bei Projekten mit größeren Verbrauchern oder Erzeugungsanlagen sollte der Fachbetrieb die technische Klärung schriftlich führen. Dazu gehören die Datenblätter der anzuschließenden Geräte, das einpolige Schema, die Leistungsdaten, das Messkonzept und die Angaben zu steuerbaren Verbrauchseinrichtungen. Ebenso wichtig sind die aktuellen technischen Anschlussbedingungen des Netzbetreibers und dessen Formulare für Anmeldung, Inbetriebsetzung oder Zählerantrag.
Die Übergangsfristen der neuen Fassung verdienen besondere Aufmerksamkeit. Sie können sich danach richten, wann ein Auftrag erteilt wurde, wann die Anmeldung beim Netzbetreiber eingereicht ist oder wann die Anlage in Betrieb geht. Verlasse Dich nicht auf Aussagen aus älteren Planungsunterlagen oder auf pauschale Angaben von Baustellenbeteiligten. Maßgeblich sind die veröffentlichte Ausgabe der Regel, die geltenden Netzbetreiberbedingungen und die projektbezogene Frist.
Für Planer und ausführende Betriebe ist es sinnvoll, die Ausgabe der angewendeten Regel im Projektordner festzuhalten. Bei längeren Bauzeiten verhindert das Missverständnisse, wenn sich Anforderungen zwischen Planung, Bestellung und Inbetriebnahme ändern.
Materialauswahl: Nicht nur auf freie Teilungseinheiten schauen
Ein Verteilerschrank mit vielen freien Teilungseinheiten ist nicht automatisch für das geplante Mess- und Steuerkonzept geeignet. Prüfe die Feldart, die Ausführung des Zählerplatzes, vorgesehene Anschlussräume, Sammelschienensystem, Bemessungsdaten und Erweiterbarkeit. Auch die passende Verdrahtung, Hauptleitungsabzweigklemmen, Überspannungsschutz und Schutzschaltgeräte müssen zur Gesamtanlage passen.
Bei Wärmepumpen, Klimageräten und Ladeeinrichtungen kommen zusätzlich die Herstelleranforderungen hinzu. Fehlerstrom-Schutzeinrichtungen, Leitungsschutz, Abschaltbedingungen und Leitungsquerschnitte werden nicht nach Gewohnheit ausgewählt, sondern anhand der technischen Daten und der Verlegebedingungen. Der Zählerschrank schafft die Grundlage, ersetzt aber keine vollständige Ausführungsplanung.
So bleibt die Baustelle planbar
Der sicherste Ablauf ist einfach: Erst Verbraucher, Messung und Steuerung festlegen. Dann die Netzbetreiberanforderungen prüfen. Anschließend Zählerplatz, Schutzkonzept und Leitungswege planen. Erst danach wird Material bestellt und die Montage terminiert.
Für Elektrofachbetriebe liegt der Nutzen der neuen VDE-AR-N 4100 nicht darin, mehr Technik unterzubringen. Sie schafft eine klare Struktur für Anlagen, die in den nächsten Jahren erweitert, gemessen und gesteuert werden sollen. Wer den Zählerplatz als Teil des Gesamtsystems plant, verhindert Umbauten im falschen Moment - nämlich dann, wenn Wärmepumpe, Wallbox oder PV-Anlage bereits auf ihren Anschluss warten.
