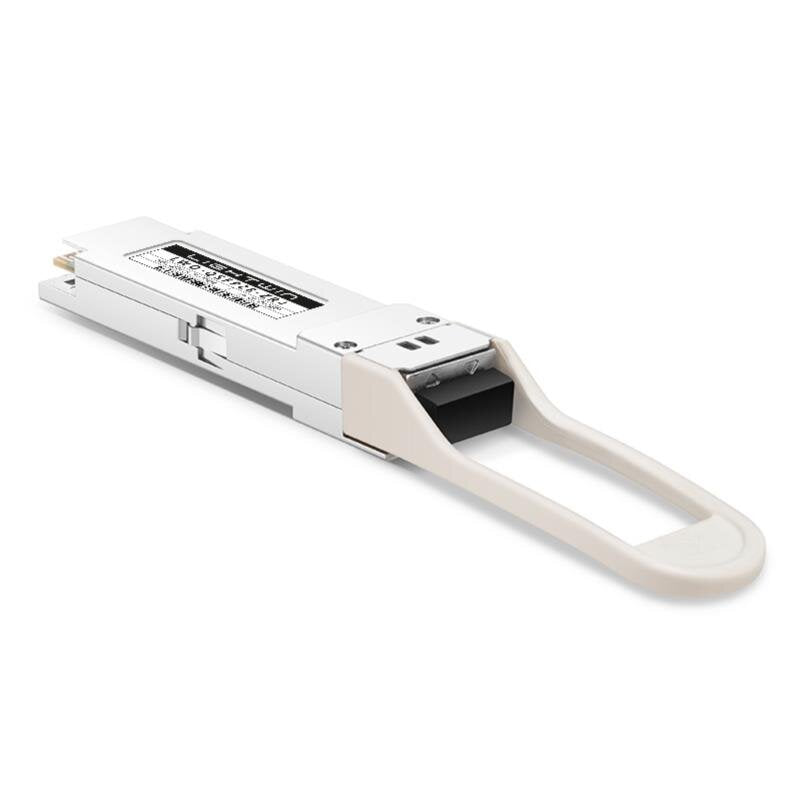

100 GBit QSFP28 ZR4, 80km OM4, LC-Duplex, Singlemode

Optische Schnittstelle mit Duplex-LC-Buchse Einzelne +3,3-V-Stromversorgung Hot-plug-fähiger QSFP28 MSA-Formfaktor 4x25G elektrische serielle Schnittstelle Konform mit 4x28G (CEI-28GVSR) Eingebaute digitale Diagnosefunktion Sender: gekühlte 4x25Gb/s LAN WDM EML TOSA (1295.56, 1300.05, 1304.58, 1309.14nm) Receiver: 4x25Gb/s SOA+PIN ROSA Temperaturbereich des Betriebsgehäuses: 0°C bis 70°C Bis zu 80 km Reichweite für G.652 SMF mit FEC Verlustleistung < 5,5 W Der optische 100G QSFP28 ZR4-Transceiver integriert den Sende- und Empfangspfad auf einem Modul. Auf der Sendeseite werden vier Spuren serieller Datenströme neu getaktet und an vier Lasertreiber weitergeleitet, die vier EML-Laser (Electric Absorption Modulated Laser) mit den zentralen Wellenlängen 1295, 1300, 1305 und 1309 nm steuern. Die optischen Signale werden dann über einen LC-Stecker nach Industriestandard in eine Singlemode-Faser gemultiplext. Auf der Empfangsseite werden vier Spuren optischer Datenströme an einen optischen Halbleiterverstärker (SOA) weitergeleitet und durch einen integrierten optischen Demultiplexer optisch demultiplext. Jeder Datenstrom wird von einem PIN-Photodetektor und einem Transimpedanzverstärker wiedergewonnen, neu getimed und an einen Ausgangstreiber weitergeleitet. Dieses Modul verfügt über eine hot-plug-fähige elektrische Schnittstelle, einen niedrigen Stromverbrauch und eine serielle 2-Draht-Schnittstelle.Anwendung: 100G BASE-ZR4 Ethernet-Verbindungen InfiniBand QDR- und DDR-Verbindungen 100G Datacom-Verbindungen
