12-Port L3 Lite Managed Gigabit PoE Ind. Switch 8 PoE Outputs,240W, 4x SFP Stück

• 8 Gigabit-PoE-Ports und 4 Gigabit-SFP-Steckplätze
• Gesamtes PoE-Budget: 240 W, bis zu 30 W pro Port
• Unterstützt IPv4/IPv6-Netzwerkbetrieb
• Minimiert den Stromverbrauch durch moderne Energieeffizienz (IEEE-802.3az)
• Unterstützt Betriebs-, Verwaltungs- und Wartungsmechanismen (OAM).
• Ethernet-Ring-Schutzschaltung (ERPS) für Ethernet-Ring-Topologien mit Failover von weniger als 50 ms
• Betriebstemperaturbereich von -40 °C bis 75 °C
• Redundante Netzwerkeingänge mit Anschlussblock
• Integriertes Gerätemanagementsystem (DMS) zur Verwaltung, Diagnose und Überwachung angeschlossener
Komponenten und Geräte
• 6KV-Überspannungsschutzpegel an jedem UTP-Port

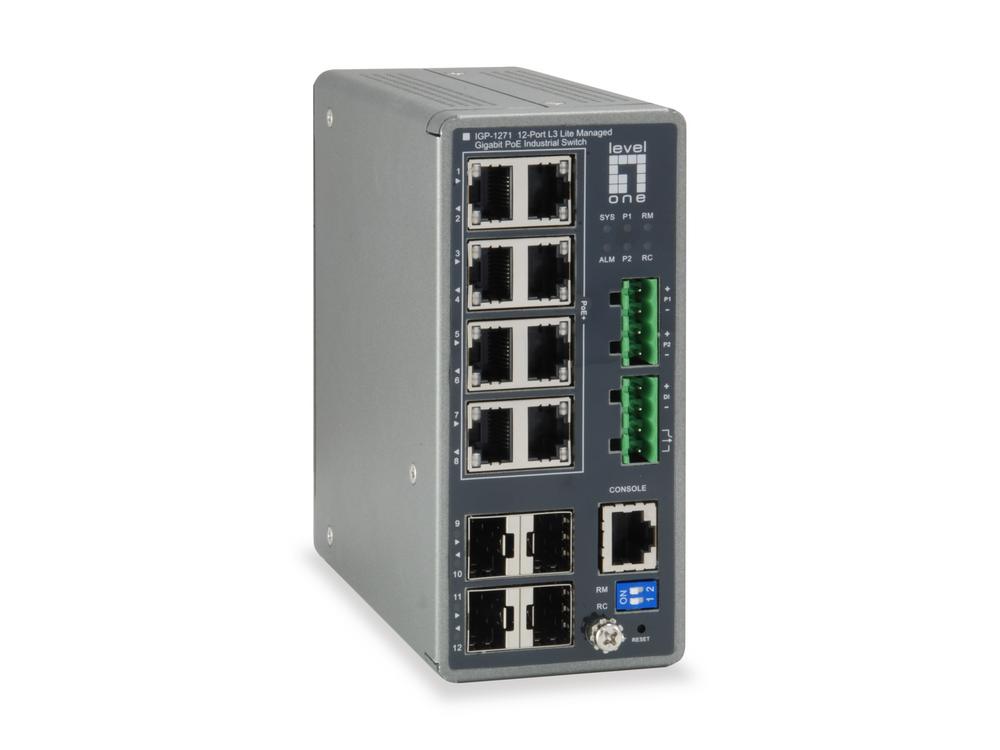

Der LevelOne IGP-1271, ein L3 Lite Managed PoE Industrial Switch mit 8 Gigabit RJ45 PoE+-Ports und 4 Gigabit SFP
Ports, bietet umfassende Layer2-Management-Funktionen, bessere PoE-Funktionalität und Benutzerfreundlichkeit
sowie erweiterte Layer3-Funktionen wie Static Route. In Verbindung mit einem entsprechend dimensioniertem Netzteil
stehen bis zu 240W PoE-Budget für Ihre Endgeräte zur Verfügung. Mit einer industrietauglichen DIN-
Schienenbefestigung für den einfachen Schaltschrankeinbau, seiner Fähigkeit in Ring-Topologien eingesetzt zu werden
und einem Betriebstemperaturbereich von -40°C bis 75°C ist dieser robuste Switch für die Installation in industriellen
Umgebungen konzipiert, in denen extreme Betriebstemperaturen zum Ausfall von Standardgeräten führen können
und ein Ausfallsicherer Netzwerkbetrieb erforderlich ist.
Portkonfiguration
RJ45-Konsolenanschluss: 1
Gigabit RJ45: 8
Gigabit-SFP: 4
802.3af/at PoE: 8

puts,240W, 4x SFP
Allgemein
Farbe Grau
Merkmale
L2-Funktionen:
● MAC-basierte Authentifizierung
● 802.1v-Protokoll-basiertes VLAN
● Privates VLAN
● MAC-basiertes VLAN
● Protokollbasiertes VLAN
● IP-Subnetz-basiertes VLAN
● Sprach-VLAN
● ITU-T G.8031 Ethernet Linear Protection Switching (EPS)
● ITU-T G.8032 Ethernet Ring Protection Switching (ERPS)
● STP/RSTP/MSTP
● IGMP-Snooping (v1/v2/v3)
● DHCP-Server/-Client
● Aggregation
● MVR
● MAC-Tabelle
● LLDP
● ERPS
● Spiegelung
● GVRP
● sFlow
●UPnP
● UDLD
● QoS
● R-Ring, Wiederherstellungszeit <20 ms, unterstützt bis zu 250 Schalter
● Syslog
● SNMP
● SMTP
● NTP
● Import/Export konfigurieren
L3-Funktionen:
● Statische Route
● DHCP-Server
Verschiedenes
Industriequalität
Datenrate Gigabit-Ethernet
PoE unterstützt Ja
Überschaubar Ja

puts,240W, 4x SFP
Lüfterlos Ja
Gleichzeitige Ports 12,00 Ports
Serie TURING-Serie
PoE-Leistungsbudget 240,00 Watt
Andere
Zulassungen und Compliance
● CE
● UL
● CB
● FCC Teil 15 Klasse B
● RoHS
● EN55032
● EN61000-4-2
● EN61000-4-3
● EN61000-4-4
● EN61000-4-5
● EN61000-4-6
● IEC60068-2-32
● IEC60068-2-27
● IEC60068-2-6
● LVD mit EN 62368-1
Betriebsfeuchtigkeit 10 % RH ~ 95 % RH
Betriebstemperatur -40 °C ~ 75 °C
Lagerfeuchtigkeit 10 % RH ~ 90 % RH
Lagertemperatur -40 °C ~ 85 °C
Lieferumfang IGP-1271,
Montagesatz,
Konsolenkabel,
Schnellinstallationsanleitung,
Ressourcen-CD (Benutzerhandbuch, QIG)
Leistung
Schaltkapazität 24 Gbit/s
Physikalische Spezifikationen
Produktgewicht (kg) 0,7
Systemspezifikationen
Energieverbrauch
● 48-V-Gleichstromeingang: 6,72 W (ohne Belastung), 240 W (Volllast)
● 52-V-Gleichstromeingang: 6,75 W (ohne Belastung), 239,20 W (Volllast)
● 57-V-Gleichstromeingang: 6,27 W (ohne Belastung), 237,12 W (Volllast)
Wärmeableitung bei Volllast (PoE eingeschaltet): 816,18 BTU/Std

puts,240W, 4x SFP
Standards
● IEEE 802.3 10BASE-T
● IEEE 802.3u 100BASE-TX (Fast Ethernet)
● IEEE 802.3ab 1000BASE-T (Gigabit-Ethernet)
● IEEE 802.3x Vollduplex und Flusskontrolle
● IEEE 802.3z Gigabit Ethernet über Glasfaser
● IEEE 802.3ah OAM
● IEEE 802.3af Power over Ethernet
● IEEE 802.3at Power over Ethernet Plus
● IEEE 802.3az Energieeffizientes Ethernet
● IEEE 802.1ag CFM (ITU-T Y.1731 Leistungsüberwachung)
● IEEE 802.1s Multiple Spanning Tree (MSTP)
● IEEE 802.1X-Authentifizierung
● IEEE 802.1ab (LLDP)
● IEEE 802.3ad Link-Aggregation-Steuerungsprotokoll
● IEEE 802.1w Fast Spanning Tree
● IEEE 802.1d Standard Spanning Tree
● IEEE 802.1D MAC-Brücken
● IEEE 802.1p-Prioritäts-Tags
● IEEE 1588v2 PTP
● IEEE 802.3ah OAM
● IEEE 802.1ag CFM (ITU-T Y.1731 Leistungsüberwachung)
● IEEE 802.1v-Protokoll-basiertes VLAN
● IEEE 802.1Q Tag-basiertes VLAN – bis zu 256 VLANs und 1–4095 VLAN-IDs
Stromversorgung optional, Klemmenblock
Pinbelegung und Polarität 1/2 (+), 3/6 (-)
Befestigung der DIN-Schienenhalterung
Flash-Speichergröße 32 MB
RAM-Größe 128 MB
MAC-Adresstabelle 8K
Anzeigeleistung, System, Alarm, Ringmaster, Kopplung, Portstatus
Mikroschalter Rapid Chain/Ring Master ON (1 ODER 2)
Paketpuffer 0,5 Mbit/s
Backplane (Gbit/s) Switching-Bandbreite: 24 Gbit/s, Weiterleitungsleistung: 17.856 Mpps
