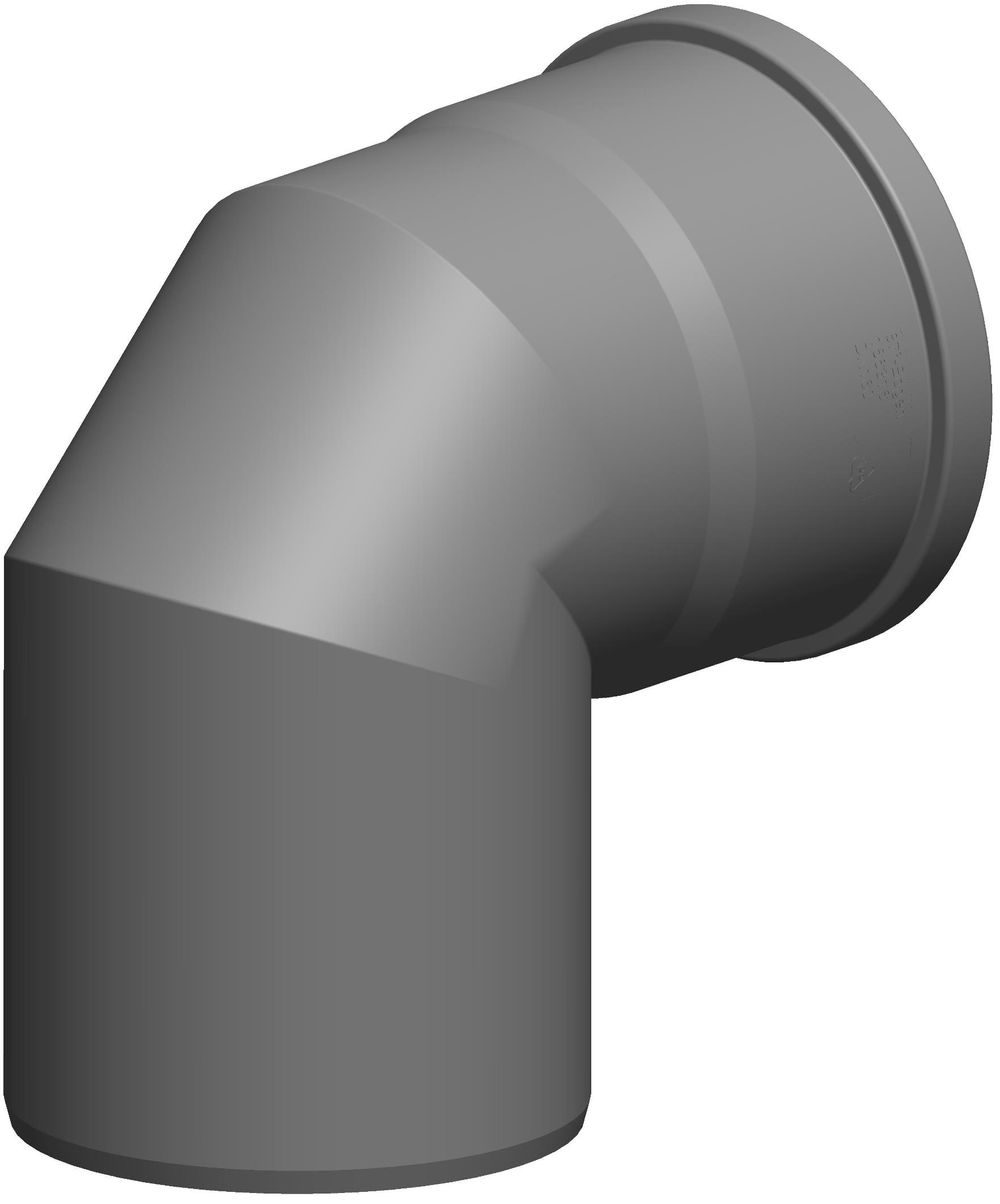

ATEC Bogen 87 Grad DN 160 einwandig, 6316

ATEC Bogen 87 Grad DN 160 einwandig, 6316

87 Grad-Bogen DN160 CE Zeichen PolyTop DN60-160 T120 H1 W 2 O20 LI E U EINWANDIGE - ABGASSYSTEME

87 Grad-Bogen DN160 CE Zeichen PolyTop DN60-160 T120 H1 W 2 O20 LI E U EINWANDIGE - ABGASSYSTEME

• Anzahl der Anschlüsse (Stück): 2
• Bemerkung: / Form: Bogen / Werkstoffgüte: PP / Länge Anschluss 1: 184.0mm / Länge Anschluss 2: 183.0mm / Arbeitslänge Anschluss 1: 184.0mm / Arbeitslänge Anschluss 2: 84.0mm / Bogenausführung: Segmentbogen / mit Lippenring / Außendurchmesser Anschluss 1: 160.0mm / Außendurchmesser Anschluss 2: 175.0mm / Produktionsart: Nahtlos / Verbindung Anschluss 1: Einschubende / Verbindung Anschluss 2: Muffe mit Abdichtung / Oberflächenbehandlung: unbehandelt / Innendurchmesser Anschluss 1: 144.0mm / Innendurchmesser Anschluss 2: 160.0mm
• Benennung: Formstück
• Wandstärke (mm): 3,5
• Farbe: anthrazit
• Winkel (°): 87
• Werkstoff: Kunststoff
• Oberfläche: unbehandelt
• RAL-Nummer: 7021
• Trocken (nicht kondensierend): Trocken (nicht kondensierend)
• Systemart: einwandig
• Länge Anschluss 1 (mm): 184
• Nenndurchmesser Anschluss 1: DN160
• Arbeitslänge Anschluss 1 (mm): 184
• Max. Mediumtemperatur (Dauerbetrieb) (°C): 120
• Länge Anschluss 2 (mm): 183
• Positiv (Überdruck): Positiv (Überdruck)
• Nass (kondensierend): Nass (kondensierend)
• Negativ (Unterdruck): Negativ (Unterdruck)
• Nur für die Luftzufuhr geeignet: nein
• Außendurchmesser Anschluss 1 (mm): 160
• Arbeitslänge Anschluss 2 (mm): 84
• Außendurchmesser Anschluss 2 (mm): 175
