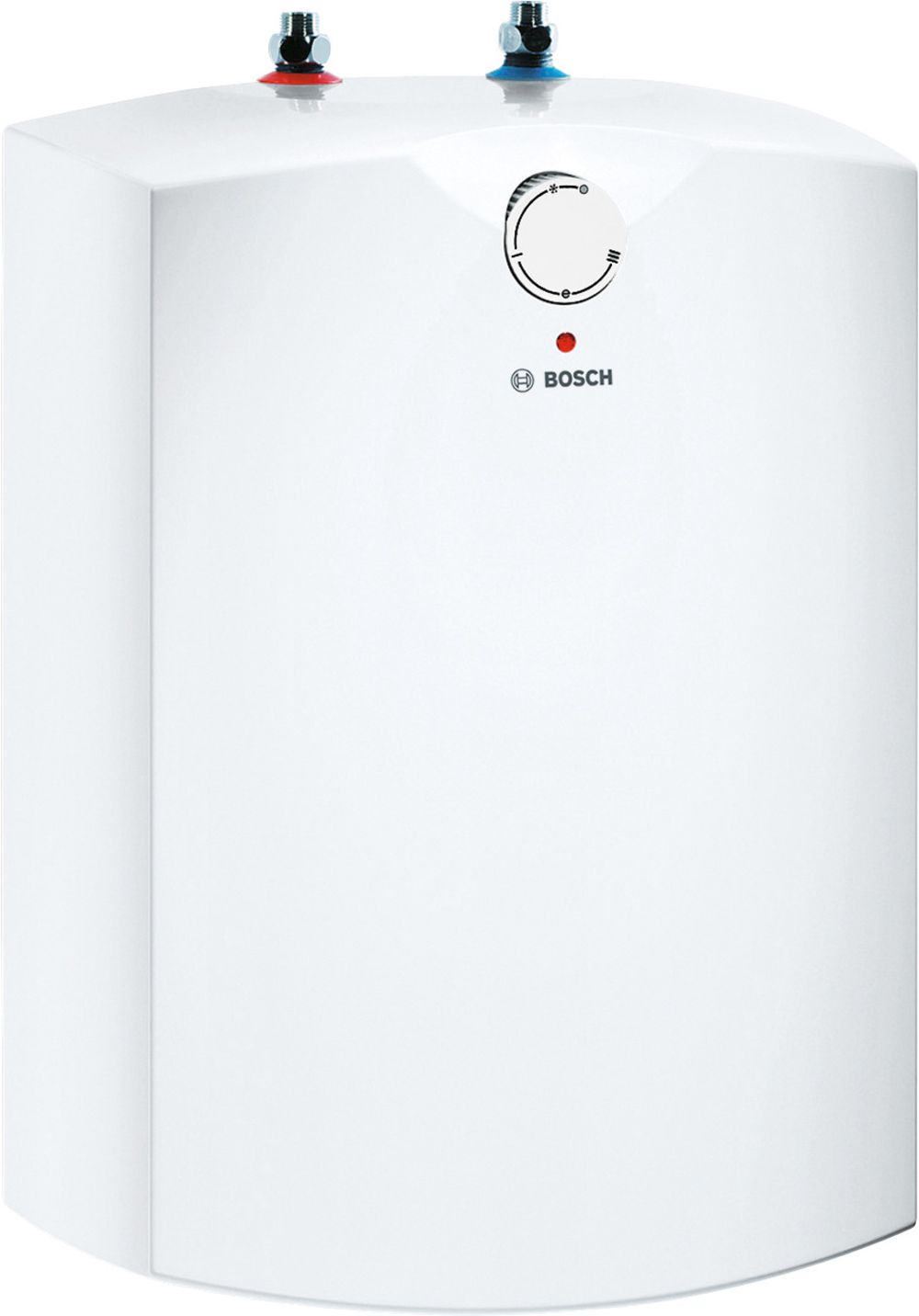

Junkers Bosch Kleinspeicher Tronic TR3500T 10 T, 10 Liter, Untertisch, 7736504801

Junkers Bosch Kleinspeicher Tronic TR3500T 10 T, 10 Liter, Untertisch, 7736504801

TR3500T 10 T Elektrischer Wandspeicher in Einkreisausführung zur Versorgung einer oder mehrerer Zapfstellen.

TR3500T 10 T Elektrischer Wandspeicher in Einkreisausführung zur Versorgung einer oder mehrerer Zapfstellen.

Einfach installieren

Die einfache Geräteaufhängung erleichtert die Installation.

Einfach zuverlässig

Der spezial emaillierten Innenbehälter mit Magnesiumanode bietet guten Korrosionsschutz und lange Lebensdauer.

Einfach bedienen

Die Bedienoberfläche zeigt die aktuell verfügbare Wassermenge an.

Abmessungen und technische Daten

• Höhe: 480 mm
• Breite: 350 mm
• Tiefe: 265 mm
• Nutzinhalt: 10 l
• Nettogewicht: 8 kg
• Lastprofil: XXS
• Modell: TR3500T 10 T

Auf einen Blick

• Niedriger Bereitschaftsenergieverbrauch
• Einfache Geräteaufhängung
• Einfache Bedienoberfläche

Wandspeicher Tronic 3500 T

• 10 l Untertischgerät, geschlossen (druckfest), zur Versorgung einer oder zwei Zapfstellen
• Hohe Mischwassermenge
• Korrosionsschutz mit Magnesium- Anode
• Leichte Montage durch farblich gekennzeichnete Anschlussstutzen
• Geringer Bereitschaftsenergieverbrauch

Auf einen Blick

• Niedriger Bereitschaftsenergieverbrauch
• Einfache Geräteaufhängung
• Einfache Bedienoberfläche

Wandspeicher Tronic 3500 T

• 10 l Untertischgerät, geschlossen (druckfest), zur Versorgung einer oder zwei Zapfstellen
• Hohe Mischwassermenge
• Korrosionsschutz mit Magnesium- Anode
• Leichte Montage durch farblich gekennzeichnete Anschlussstutzen
• Geringer Bereitschaftsenergieverbrauch

Inbetriebnahme (Bild 6)
Vor der Inbetriebnahme Sicherheitsventil anlüften.
1. Netzstecker ziehen oder Sicherung ausschalten. Gerät füllen, dazu Warmwasserhahn ganz öffnen, bis Wasser blasenfrei austritt.

Erstes Aufheizen:
2. Temperaturwähler in Stellung „O“ drehen. Netzstecker einstecken.3. Temperaturwähler in Stellung „3“ drehen. Aufheizen überwachen. Temperatur prüfen (ca. 75 °C).
4. Temperaturwähler in Stellung „2“ drehen.

Wassertemperatur begrenzen (Bild 7)
Schraubendreher im Spalt a ansetzen und den Deckel b entfernen. Den Temperaturwählstift c herausziehen und beliebig auf eine gewünschte Temperatur einstellen:
C ≈ 35 °C
B ≈ 45 °C
A ≈ 55 °C
O ≈ 75 °C

Wartung für den Fachmann (Bild 8)
Tropft ständig Wasser aus dem Sicherheitsventil, so ist es wahrscheinlich verschmutzt. Zur Wartung des Sicherheitsventils muss der Zulauf zum Warmwasserspeicher abgesperrt werden.• Absperrhahn 2 schließen.
• Warmwasserhahn öffnen (Speicher drucklos machen).


Überdruckventil reinigen
• Austauschpatrone 3 herausschrauben.
• Sitz und Dichtung mit kaltem, klarem Wasser spülen.
• Austauschpatrone 3 wieder fest einschrauben.
• Absperrhahn 2 öffnen.
• Dichtheit prüfen.


Druckminderer reinigen
• Position der Einstellschraube 4 markieren.
• Einstellschraube 4 bis zum Anschlag nach links drehen (Entspannen der Feder).
• Schraubkappe 5 herausdrehen.
• Druckminderer-Kartusche 6 mit Zange herausnehmen und mit kaltem, klarem Wasser reinigen.
• Kartusche 6 wieder einsetzen.
• Schraubkappe 5 eindrehen.
• Einstellschraube 4 durch Rechtsdrehen auf markierte Position zurückdrehen.

Tropft weiterhin Wasser aus dem Sicherheitsventil, Kartusche ersetzen.
