Brötje Heizungssystemmanager ISR HSM, 7656434

Brötje Heizungssystemmanager ISR HSM, 7656434

Der Heizungssystemmanager (ISR HSM) ist ein witterungsgeführter Systemregler mit Display und menügeführter Klartext- anzeige. Der Heizungssystemmanager besitzt 5 Wochenprogramme für verschiedene Funktionen, eine Kesselfunktion und Kaskadenregelung für bis zu 16 Kessel. Der Heizungs- systemmanager kann in Verbindung mit LPB-Bus fähigen ISR-Plus-Regelungen erweitert werden. Anlieferung fertig verdrahtet mit Sicherung und Netzschalter im Gehäuse für den Wandaufbau. Einsatzmöglichkeiten: 1 Mischerheizkreis (erweiterbar um 2 weitere Mischerheizkreise in Verbindung mit dem EWMW oder MEWMW). Trinkwarmwasserregelung für Trinkwassererwärmer oder Trinkwasser- Ladesysteme Pufferspeichermanagement Solarregelung für Trinkwarmwasser, Pufferspeicher und Schwimmbad mit bis zu 2 Kollektoren Schwimmbadfunktion Feststoffkesselfunktion Unabhängige DeltaT-Regler Kesselregelung Kaskadenregelung für max. 15 weitere BRÖTJE Wärmeerzeuger Einstellbare Freigabe- und Rückstellintegrale, Leistungsbänder, Sperrzeiten und Führungsumschaltung Signalausgang für drehzahlgeregelte PWM-Pumpen Ausgänge/Eingänge PWM Ausgang: Für die drehzahlgeregelte Ansteuerung von PWM-Pumpen mit wählbarer Verwendung 5 multifunktionale Ausgänge: 230 V Relaisausgänge für die Ansteuerung von Pumpen, Ventilen und 2. Brennerstufe (3 Ausgänge für einen Mischerheizkreis erforderlich) 1 Brennerausgang + Sicherheitskette: Ausgang zur Freigabe eines bauseitigen Kessels 4 multifunktionale Fühlereingänge: Eingänge für den Anschluss von Temperaturfühlern (1 Eingang für den Heizkreisvorlauffühler und ggf. 1 Eingang für den Kesselvorlauffühler erforderlich, 2 separate Eingänge für die Außentemperatur und die obere Trinkwassertemperatur vorhanden) 2 potenzialfreie Eingänge: Eingänge für externe potenzialfreie Signale für z. B. Betriebsartenumschaltung, Temperaturanforderung und Impulsmessung Kommunikations- und Erweiterungsmöglichkeiten Die Verbindung zwischen dem Heizungssystemmanager und dem BRÖTJE Wärmeerzeuger oder Wandaufbauregler erfolgt über LPB-Bus. Somit ist der Heizungssystemmanager mit den ISR-Reglern, ggf. in Verbindung mit dem Busmodul BM, kommunikationsfähig. Max. 3 Erweiterungsmodule ISR EWMW/MEWMW

Der Heizungssystemmanager (ISR HSM) ist ein witterungsgeführter Systemregler mit Display und menügeführter Klartext- anzeige. Der Heizungssystemmanager besitzt 5 Wochenprogramme für verschiedene Funktionen, eine Kesselfunktion und Kaskadenregelung für bis zu 16 Kessel. Der Heizungs- systemmanager kann in Verbindung mit LPB-Bus fähigen ISR-Plus-Regelungen erweitert werden. Anlieferung fertig verdrahtet mit Sicherung und Netzschalter im Gehäuse für den Wandaufbau. Einsatzmöglichkeiten: 1 Mischerheizkreis (erweiterbar um 2 weitere Mischerheizkreise in Verbindung mit dem EWMW oder MEWMW). Trinkwarmwasserregelung für Trinkwassererwärmer oder Trinkwasser- Ladesysteme Pufferspeichermanagement Solarregelung für Trinkwarmwasser, Pufferspeicher und Schwimmbad mit bis zu 2 Kollektoren Schwimmbadfunktion Feststoffkesselfunktion Unabhängige DeltaT-Regler Kesselregelung Kaskadenregelung für max. 15 weitere BRÖTJE Wärmeerzeuger Einstellbare Freigabe- und Rückstellintegrale, Leistungsbänder, Sperrzeiten und Führungsumschaltung Signalausgang für drehzahlgeregelte PWM-Pumpen Ausgänge/Eingänge PWM Ausgang: Für die drehzahlgeregelte Ansteuerung von PWM-Pumpen mit wählbarer Verwendung 5 multifunktionale Ausgänge: 230 V Relaisausgänge für die Ansteuerung von Pumpen, Ventilen und 2. Brennerstufe (3 Ausgänge für einen Mischerheizkreis erforderlich) 1 Brennerausgang + Sicherheitskette: Ausgang zur Freigabe eines bauseitigen Kessels 4 multifunktionale Fühlereingänge: Eingänge für den Anschluss von Temperaturfühlern (1 Eingang für den Heizkreisvorlauffühler und ggf. 1 Eingang für den Kesselvorlauffühler erforderlich, 2 separate Eingänge für die Außentemperatur und die obere Trinkwassertemperatur vorhanden) 2 potenzialfreie Eingänge: Eingänge für externe potenzialfreie Signale für z. B. Betriebsartenumschaltung, Temperaturanforderung und Impulsmessung Kommunikations- und Erweiterungsmöglichkeiten Die Verbindung zwischen dem Heizungssystemmanager und dem BRÖTJE Wärmeerzeuger oder Wandaufbauregler erfolgt über LPB-Bus. Somit ist der Heizungssystemmanager mit den ISR-Reglern, ggf. in Verbindung mit dem Busmodul BM, kommunikationsfähig. Max. 3 Erweiterungsmodule ISR EWMW/MEWMW

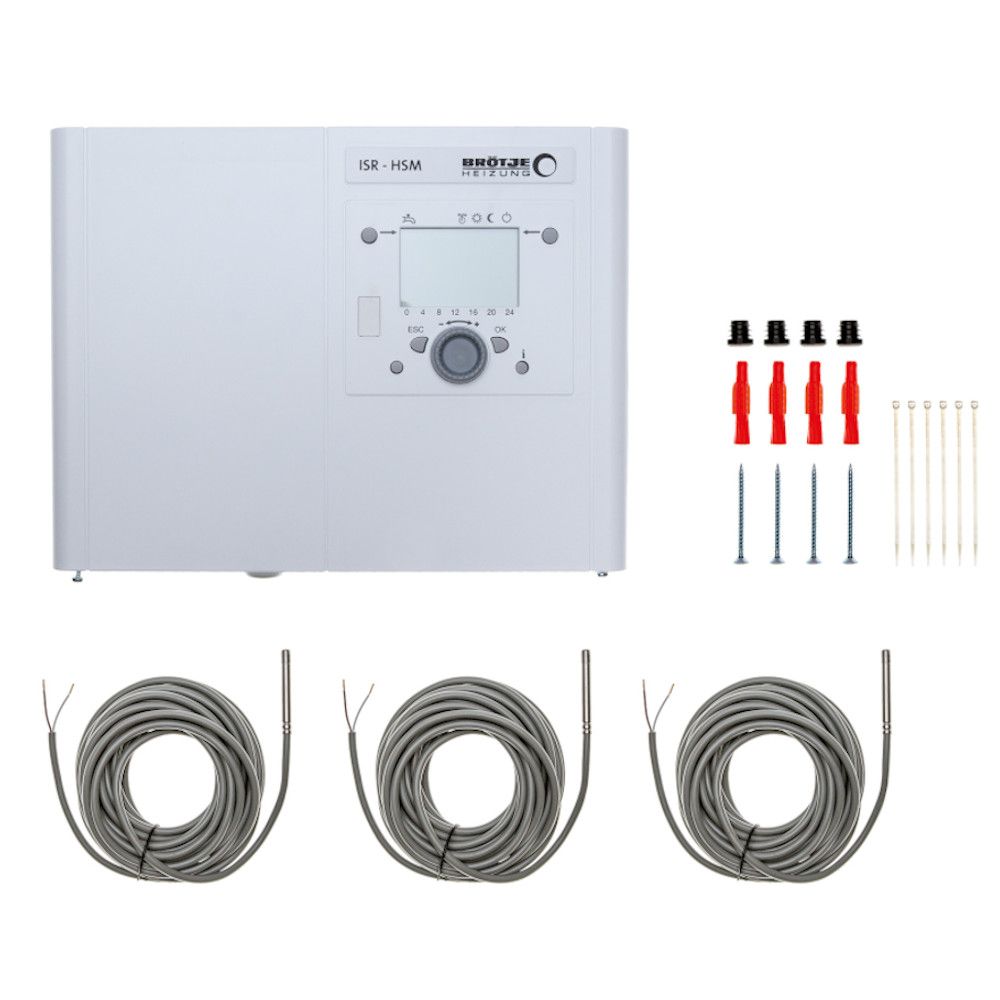

• Lieferumfang: 2 Universalanlegefühler UAF6 C, 3 Universaltauchfühler UF6 C, Notwendiges zusätzliches Zubehör - Busmodul
