Brötje Heizungssystemmanager mit 2. Mischer ISR HSM-M, 7656435

Brötje Heizungssystemmanager mit 2. Mischer ISR HSM-M, 7656435

BRÖTJE Heizungssystemmanager ISR HSM-M, mit 2. Mischerregelung Der Heizungssystemmanager (ISR HSM-M) ist ein witterungsgeführter Systemregler mit Display und menügeführter Klartext- anzeige. Der Heizungssystemmanager besitzt 5 Wochenprogramme für verschiedene Funktionen, eine Kesselfunktion und Kaskadenregelung. Der Heizungssystemmanager kann in Verbindung mit LPB-Bus fähigen ISR-Plus-Regelungen erweitert werden. Anlieferung fertig verdrahtet mit Sicherung und Netzschalter im Gehäuse für den Wandaufbau. Einsatzmöglichkeiten: 2 Mischerheizkreise (erweiterbar um 1 weiteren Mischerheizkreis in Verbindung mit dem EWMW oder MEWMW). Trinkwarmwasserregelung für Trinkwassererwärmer oder Trinkwasser- Ladesysteme Pufferspeichermanagement Solarregelung für Trinkwarmwasser, Pufferspeicher und Schwimmbad mit bis zu 2 Kollektorfeldern Schwimmbadfunktion Feststoffkesselfunktion 2 Unabhängige Delta T-Regler Kesselregelung Kaskadenregelung für max. 15 weitere BRÖTJE Wärmeerzeuger Einstellbare Freigabe- und Rückstellintegrale, Leistungsbänder, Sperrzeiten und Führungsumschaltung Signalausgänge für drehzahlgeregelte PWM-Pumpen. Ausgänge/Eingänge 1 PWM Ausgang, 2 PWM/010V Ausgänge: Für die drehzahlgeregelte Ansteuerung von Pumpen mit wählbarer Verwendung 8 multifunktionale Ausgänge: 230 V Relaisausgänge für die Ansteuerung von Pumpen, Ventilen und 2. Brennerstufe (6 multifunktionale Ausgänge für zwei Mischerheizkreise erforderlich) 1 Brennerausgang + Sicherheitskette: Ausgang zur Freigabe eines bauseitigen Kessels 6 multifunktionale Fühlereingänge: Eingänge für den Anschluss von Temperaturfühlern (2 multifunktionale Eingänge für die Heizkreisvorlauffühler und ggf. 1 Eingang für den Kesselvorlauffühler erforderlich, 2 separate Eingänge für die Außentemperatur und die obere Trinkwassertemperatur vorhanden) 4 potenzialfreie Eingänge: Eingänge für externe potenzialfreie Signale wie z. B. Betriebsartenumschaltung, Temperaturanforderung und Impulsmessung Kommunikations- und Erweiterungsmöglichkeiten Die Verbindung zwischen dem Heizungssystemmanager und dem BRÖTJE Wärmeerzeuger oder Wandaufbauregler erfolgt über LPB-Bus. Somit ist der Heizungssystemmanager mit den ISR-Reglern, ggf. in Verbindung mit dem Busmodul BM, kommunikationsfähig. Max. 2 weitere Erweiterungsmodule ISR EWMW/MEWMW anschließbar Lieferumfang: 2 Universalanlegefühler UAF6 C, 4 Universaltauchfühler UF6 C, 1 Kollektorfühler KF ISR Notwendiges zusätzliches Zubehör bei LPB-Bus-fähigen Gas-Brennwertgeräten ab Serie H,WGS,BLW B und dem ISR EHMS: Busmodul BM

BRÖTJE Heizungssystemmanager ISR HSM-M, mit 2. Mischerregelung Der Heizungssystemmanager (ISR HSM-M) ist ein witterungsgeführter Systemregler mit Display und menügeführter Klartext- anzeige. Der Heizungssystemmanager besitzt 5 Wochenprogramme für verschiedene Funktionen, eine Kesselfunktion und Kaskadenregelung. Der Heizungssystemmanager kann in Verbindung mit LPB-Bus fähigen ISR-Plus-Regelungen erweitert werden. Anlieferung fertig verdrahtet mit Sicherung und Netzschalter im Gehäuse für den Wandaufbau. Einsatzmöglichkeiten: 2 Mischerheizkreise (erweiterbar um 1 weiteren Mischerheizkreis in Verbindung mit dem EWMW oder MEWMW). Trinkwarmwasserregelung für Trinkwassererwärmer oder Trinkwasser- Ladesysteme Pufferspeichermanagement Solarregelung für Trinkwarmwasser, Pufferspeicher und Schwimmbad mit bis zu 2 Kollektorfeldern Schwimmbadfunktion Feststoffkesselfunktion 2 Unabhängige Delta T-Regler Kesselregelung Kaskadenregelung für max. 15 weitere BRÖTJE Wärmeerzeuger Einstellbare Freigabe- und Rückstellintegrale, Leistungsbänder, Sperrzeiten und Führungsumschaltung Signalausgänge für drehzahlgeregelte PWM-Pumpen. Ausgänge/Eingänge 1 PWM Ausgang, 2 PWM/010V Ausgänge: Für die drehzahlgeregelte Ansteuerung von Pumpen mit wählbarer Verwendung 8 multifunktionale Ausgänge: 230 V Relaisausgänge für die Ansteuerung von Pumpen, Ventilen und 2. Brennerstufe (6 multifunktionale Ausgänge für zwei Mischerheizkreise erforderlich) 1 Brennerausgang + Sicherheitskette: Ausgang zur Freigabe eines bauseitigen Kessels 6 multifunktionale Fühlereingänge: Eingänge für den Anschluss von Temperaturfühlern (2 multifunktionale Eingänge für die Heizkreisvorlauffühler und ggf. 1 Eingang für den Kesselvorlauffühler erforderlich, 2 separate Eingänge für die Außentemperatur und die obere Trinkwassertemperatur vorhanden) 4 potenzialfreie Eingänge: Eingänge für externe potenzialfreie Signale wie z. B. Betriebsartenumschaltung, Temperaturanforderung und Impulsmessung Kommunikations- und Erweiterungsmöglichkeiten Die Verbindung zwischen dem Heizungssystemmanager und dem BRÖTJE Wärmeerzeuger oder Wandaufbauregler erfolgt über LPB-Bus. Somit ist der Heizungssystemmanager mit den ISR-Reglern, ggf. in Verbindung mit dem Busmodul BM, kommunikationsfähig. Max. 2 weitere Erweiterungsmodule ISR EWMW/MEWMW anschließbar Lieferumfang: 2 Universalanlegefühler UAF6 C, 4 Universaltauchfühler UF6 C, 1 Kollektorfühler KF ISR Notwendiges zusätzliches Zubehör bei LPB-Bus-fähigen Gas-Brennwertgeräten ab Serie H,WGS,BLW B und dem ISR EHMS: Busmodul BM

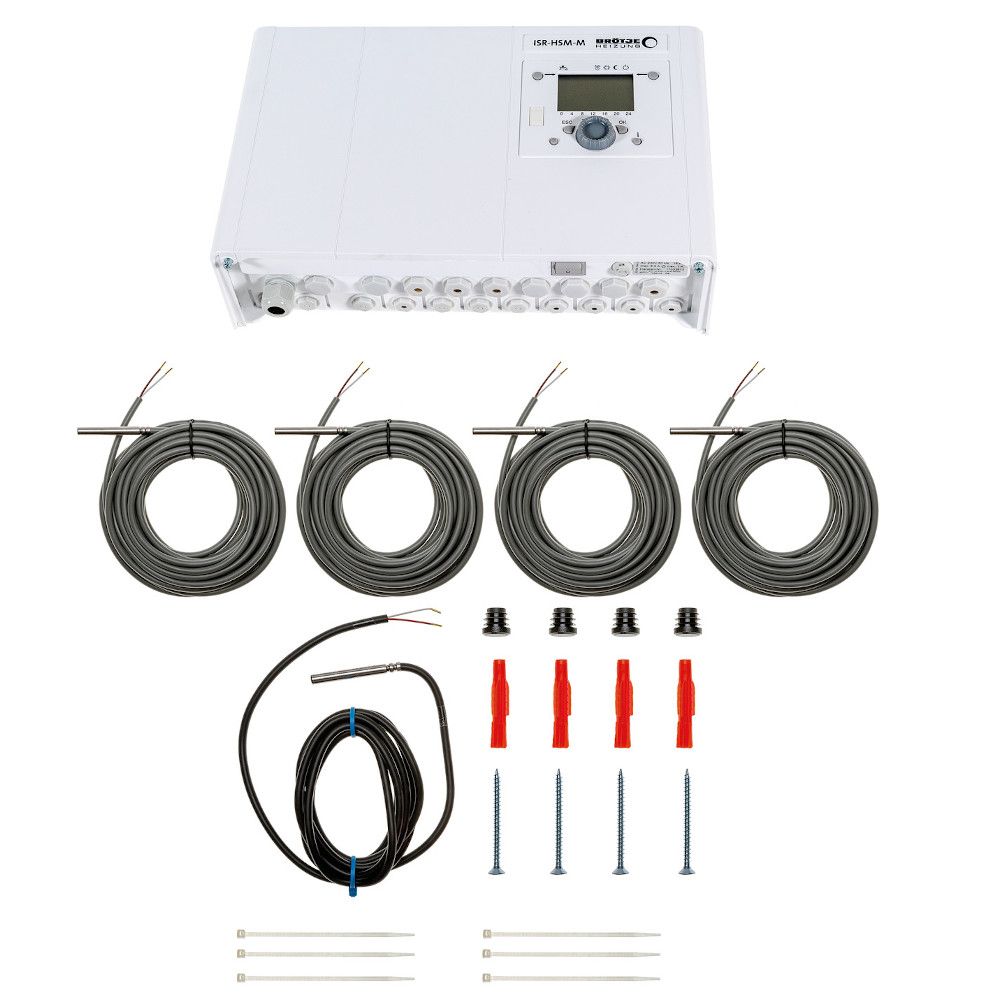

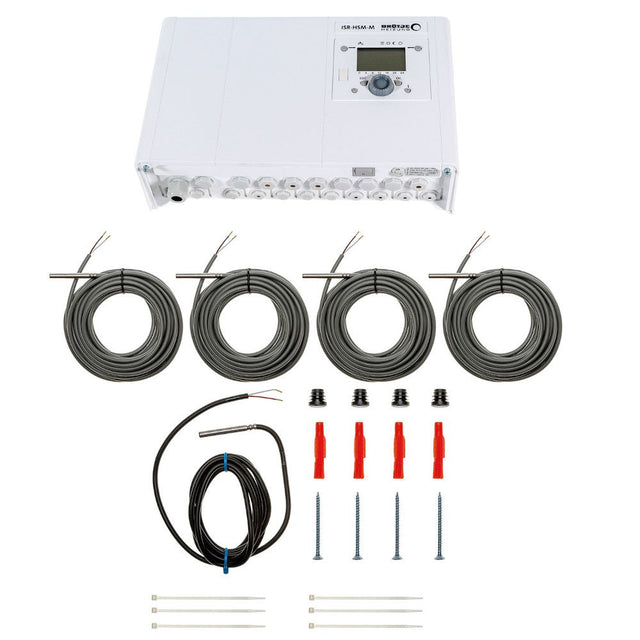

• Lieferumfang: 2 Universalanlegefühler UAF6 C, 4 Universaltauchfühler UF6 C, 1 Kollektorfühler KF ISR Heizungssystemmanager
