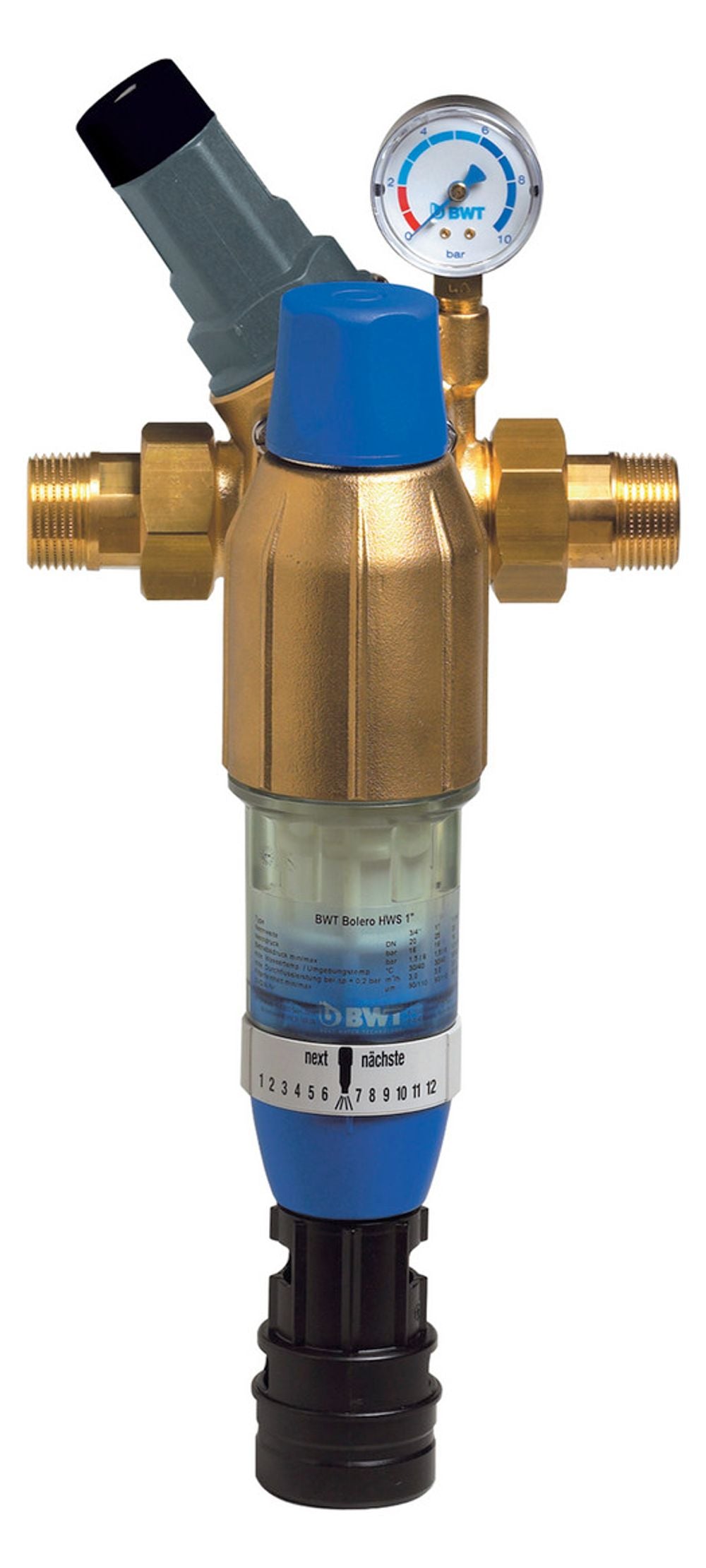

BWT Bolero HWS Hauswasserstation, Rückspülfilter 1 1/2 Zoll inkl. Druckminderer, 10372

BWT Bolero HWS Hauswasserstation, Rückspülfilter 1 1/2 Zoll inkl. Druckminderer, 10372

Bolero HWS 1 Hauswasserstation

Bolero HWS 1 Hauswasserstation mit Anschluss mit Druckminderer für den Einbau in Trink- und Brauchwassersystemen. Zum Schutz vor Funktionsstörungen und Korrosionsschäden durch Fremdpartikel wie Rostteilchen, Späne, Sand, Hanf usw.. Der Filter ist nicht einsetzbar zur Filtration von Teilchen Größer 2mm Durchmesser, Prozesswasser, Kühlwasser für Durchlaufkühlungen und chemikalienbehandelten Kreislaufwässern. Für alle Fette, Lösungsmittel, Seifen und sonstigen schmierenden Medien ist der Filter nicht geeignet. Ebenso nicht zur Abscheidung wasserlöslicher Stoffe.

Funktion

Das Rohwasser strömt durch den Rohwassereingang in den Filter ein und dort von innen nach aussen durch das Filterelement zum Reinwasseraustritt. Dabei werden Fremdpartikel > 90 μm an der Innenseite des Filtergewebes zurückgehalten. Das Filterelement muss durch Rückspülen in regelmässigen Abständen gereinigt werden. Der Drehknopf ist mit einer Rutschkupplung ausgestattet. Bei zu starkem Drehen überspringt eine Raste und verhindert somit eine Beschädigung des Verschluss-Systems. Bei der Rückspülung werden durch Drehen des Drehknopfes der Abwasseranschluss geöffnet und das Rückspülelement gedreht. Dabei werden die am Filtergewebe haftenden Teilchen abgesaugt und ausgespült. Der Druckminderer hält den eingestellten Hinterdruck annähernd konstant, auch wenn der Vordruck schwankt. Ein gleichmäßiger und nicht zu hoher Druck schont Armaturen und Geräte der gesamten Hauswasserinstallation.

Einbauvorbedingungen

Örtliche Installationsvorschriften, allgemeine Richtlinien, allgemeine Hygienebedingungen und technische Daten beachten. Für die anfallende Spülwassermenge muss die Abwasserinstallation mind. in DN 40 ausgeführt sein. Der Filter hat einen HT-Anschluss in DN 50. Achtung: nbauort muss frostsicher sein und störende Einflüsse z.B. Lösungsmitteldämpfe, Heizöl, Waschlaugen, Chemikalien aller Art, UV-Einstrahlung und Wärmequellen über 40 °C müssen vermieden werden.

Voraussetzung für Funktion und Gewährleistung leistung

Filter bedürfen einer regelmässigen Funktionsüberwachung, Wartung und dem Austausch von funktionsrelevanten Teilen nach bestimmten Zeitintervallen. Die Wartungsintervalle entnehmen Sie bitte der Einbau- und Bedienungsanleitung. Wir empfehlen den Abschluss eines Wartungsvertrages.

• Typ: 1 1/2"
• Anschluss: 4 -Loch
• Anschlussnennweite: 40 DN
• Durchflussleistung bei Δp = 0,2 bar: 10,5 m³/h
• Durchflussleistung bei Δp = 0,5 bar: 16 m³/h
• Ausgangsdruck nach Druckminderer: 2 - 6 bar
• Durchlassweite, untere / obere: 90 / 110 μm
• Nenndruck (PN): 16 bar
• Wasser- / Umgebungstemperatur, min./max.: 5 - 30 / 5 - 40 °C
• Baulänge ohne Verschraubung (A): 125 mm
• Baulänge mit Verschraubung (B): 295 mm
• Gesamthöhe (C): 550 mm
• Mindestabstand Rohrmitte bis Boden (D): 670 mm
• HT-Anschluss, Durchmesser (E): 50
• Gewinde Überwurfmutter: G 2 1/4"
• Betriebsgewicht, ca.: 9,7 kg

Lieferumfang - BWT Bolero HWS mit:

• Kopfteil aus Messing
• Anschluss-Modul bzw. 4-Loch-Anschluss-Stück mit Anschlussverschraubungen und Dichtungen
• Klarsichtzylinder mit Filterelement
• Datumsring zum Einstellen des nächsten Rückspüldatums
• HT-Anschluss für Spülwasser
• Drehknopf für Rückspülung
• Hinterdruckmanometer
• Federhaube
• Anzeige für Hinterdruckeinstellwert
• Feststellschraube
• Drehknopf für Druckminderer
