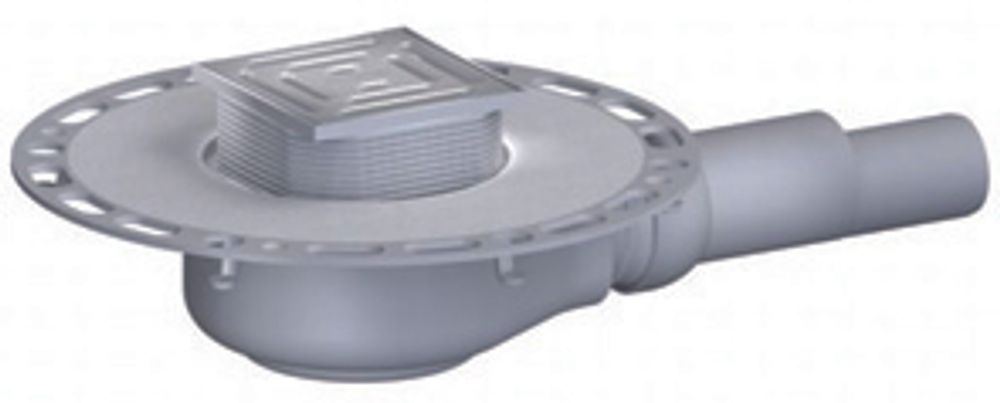

DALLMER Bodenablauf TistoPlan K 10, DN 40/ DN 50, 100 x 100 mm, 513113

DALLMER Bodenablauf TistoPlan K 10, DN 40/ DN 50, 100 x 100 mm, 513113

Bodenablauf TistoPlan K 10, DN nach DIN EN 1253 -Prüfzeugnis- Ablaufstutzen DN 40/DN 50 seitlich, mit Kugelgelenk, verstellbar von 0 - 15 Grad Ausführung: - Vlies-kaschierter Flansch zum sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534 - Tisto-Dichtmanschette - Geruchs- und Reinigungsverschluss, Sperrwasserhöhe 40 mm - Bauschutzdeckel - höhenverstellbarer Aufsatz Material: Polypropylen, hochschlagfest DALLMER Bodenablauf TistoPlan K 10 nach DIN EN 1253 -LGA-geprüft-. Bodenablauf mit 73 mm breitem Flansch zum sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534. Flansch für hohen Haftverbund zu Abdichtungsstoffen auf der Oberseite vlieskaschiert, auf der Unterseite mit Estrichankern zur sicheren, dauerhaften Fixierung im Estrich, zusätzliche Verstärkung der Abdichtschicht durch Einbindung der mitgelieferten alkalibeständigen, nicht kapillaren, Riss überbrückenden Anschluss-Manschette in die Verbundabdichtung. Anschluss-Manschette kompatibel zu allen Abdichtungsstoffen gemäß DIN 18534. Ablaufgehäuse aus Polypropylen, mit integrierter Sekundärentwässerung, herausnehmbarem zweiteiligem Geruchverschluss mit 40 mm Sperrwasserhöhe, Bauschutzdeckel und von 6-31 mm höhenverstellbarem Aufsatz 100 x 100 mm mit Rahmen aus ABS und Rost aus Edelstahl 1.4301, Belastungsklasse K 3 -300 kg-. Ablaufstutzen: DN 40/DN 50 seitlich, mit Kugelgelenk 0-15Grad verstellbar. Ablaufleistung: 0,6 l/s.

Bodenablauf TistoPlan K 10, DN nach DIN EN 1253 -Prüfzeugnis- Ablaufstutzen DN 40/DN 50 seitlich, mit Kugelgelenk, verstellbar von 0 - 15 Grad Ausführung: - Vlies-kaschierter Flansch zum sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534 - Tisto-Dichtmanschette - Geruchs- und Reinigungsverschluss, Sperrwasserhöhe 40 mm - Bauschutzdeckel - höhenverstellbarer Aufsatz Material: Polypropylen, hochschlagfest DALLMER Bodenablauf TistoPlan K 10 nach DIN EN 1253 -LGA-geprüft-. Bodenablauf mit 73 mm breitem Flansch zum sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534. Flansch für hohen Haftverbund zu Abdichtungsstoffen auf der Oberseite vlieskaschiert, auf der Unterseite mit Estrichankern zur sicheren, dauerhaften Fixierung im Estrich, zusätzliche Verstärkung der Abdichtschicht durch Einbindung der mitgelieferten alkalibeständigen, nicht kapillaren, Riss überbrückenden Anschluss-Manschette in die Verbundabdichtung. Anschluss-Manschette kompatibel zu allen Abdichtungsstoffen gemäß DIN 18534. Ablaufgehäuse aus Polypropylen, mit integrierter Sekundärentwässerung, herausnehmbarem zweiteiligem Geruchverschluss mit 40 mm Sperrwasserhöhe, Bauschutzdeckel und von 6-31 mm höhenverstellbarem Aufsatz 100 x 100 mm mit Rahmen aus ABS und Rost aus Edelstahl 1.4301, Belastungsklasse K 3 -300 kg-. Ablaufstutzen: DN 40/DN 50 seitlich, mit Kugelgelenk 0-15Grad verstellbar. Ablaufleistung: 0,6 l/s.

• Baureihe/Produktserie: TistoPlan
• Bemerkung: mit Kugelgelenk verstellbar von 0 - 15° / mit vlies-kaschiertem Flansch / Tist-Matte / Bauschutzdeckel / Aufsatz höhenverstellbar / mit Prüfzeugniss DIN EN 1253
• Benennung: Bodenablauf
• Produkttyp/Modellnummer: K 10
• Ausführung Ablauf: waagerecht
• Gewicht (kg): 0,84
• Länge (mm): 100
• Breite (mm): 100
• Höhe (mm): 78
• Einbauhöhe (mm): 78
• Bauform: rund
• Werkstoff Gitterrost/Abdeckung: Edelstahl
• Nenngröße Ablauf: DN40/DN50
• Werkstoff Ablaufkörper: ABS
• Abflussleistung (l/s): 0,6
• Belastbarkeit: K3
• Belastbarkeit (kg): 300
