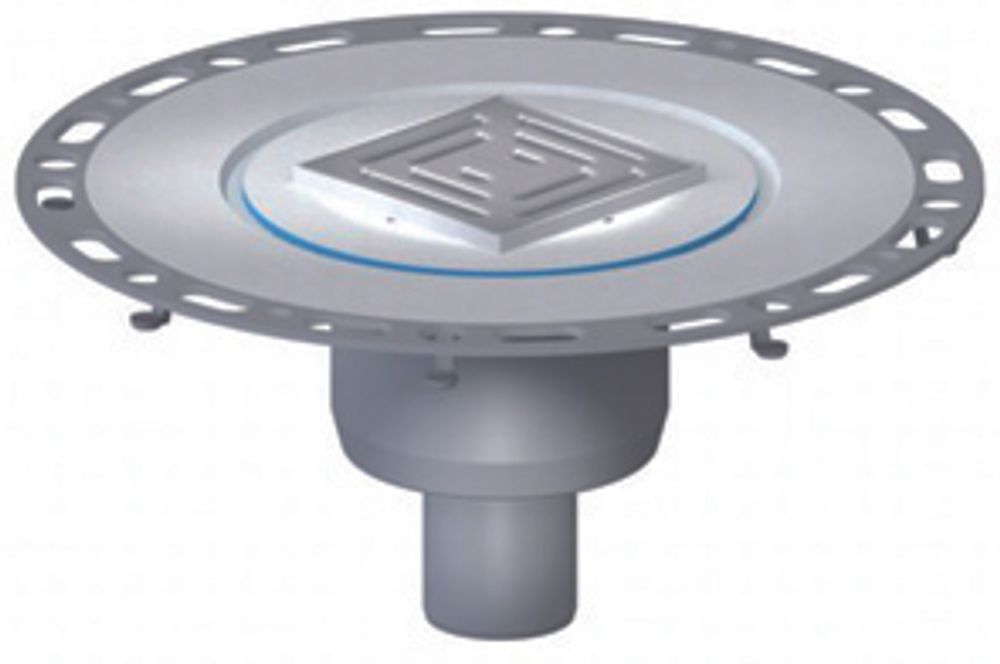

DALLMER Bodenablauf TistoPlan senkrecht K 10, DN 50, 100 x 100 mm, 513489

DALLMER Bodenablauf TistoPlan senkrecht K 10, DN 50, 100 x 100 mm, 513489

Bodenablauf TistoPlan senkrecht nach DIN EN 1253 Ablaufstutzen DN 50 senkrecht Ausführung: - Vlies-kaschierter Flansch zum sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534 - Tisto-Dichtmanschette - Geruchs- und Reinigungsverschluss, Sperrwasserhöhe 50 mm - Bauschutzdeckel - höhenverstellbarer Aufsatz Material: Polypropylen, hochschlagfest Rost Edelstahl 1.4301, Belastungsklasse K 3 -300 kg- DALLMER Bodenablauf TistoPlan senkrecht K 10 nach DIN EN 1253. Bodenablauf mit 73 mm breitem Flansch zum sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534. Flansch für hohen Haftverbund zu Abdichtungsstoffen auf der Oberseite vlieskaschiert, auf der Unterseite mit Estrichankern zur sicheren, dauerhaften Fixierung im Estrich, zusätzliche Verstärkung der Abdichtschicht durch Einbindung der mitgelieferten alkalibeständigen, nicht kapillaren, Riss überbrückenden Anschluss-Manschette in die Verbundabdichtung. Anschluss-Manschette kompatibel zu allen Abdichtungsstoffen gemäß DIN 18534. Ablaufgehäuse aus Polypropylen, mit integrierter Sekundärentwässerung, herausnehmbarem Glocken-Geruchverschluss mit Sperrwasservorlage 50 mm, Bauschutzdeckel und von 6 - 33 mm höhenverstellbarem Aufsatz 100 x 100 mm mit Rahmen aus ABS und Rost aus Edelstahl 1.4301, Belastungsklasse K 3 -300 kg-. Ablaufstutzen: DN 50 senkrecht, Ablaufleistung: 1,34 l/s.

Bodenablauf TistoPlan senkrecht nach DIN EN 1253 Ablaufstutzen DN 50 senkrecht Ausführung: - Vlies-kaschierter Flansch zum sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534 - Tisto-Dichtmanschette - Geruchs- und Reinigungsverschluss, Sperrwasserhöhe 50 mm - Bauschutzdeckel - höhenverstellbarer Aufsatz Material: Polypropylen, hochschlagfest Rost Edelstahl 1.4301, Belastungsklasse K 3 -300 kg- DALLMER Bodenablauf TistoPlan senkrecht K 10 nach DIN EN 1253. Bodenablauf mit 73 mm breitem Flansch zum sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534. Flansch für hohen Haftverbund zu Abdichtungsstoffen auf der Oberseite vlieskaschiert, auf der Unterseite mit Estrichankern zur sicheren, dauerhaften Fixierung im Estrich, zusätzliche Verstärkung der Abdichtschicht durch Einbindung der mitgelieferten alkalibeständigen, nicht kapillaren, Riss überbrückenden Anschluss-Manschette in die Verbundabdichtung. Anschluss-Manschette kompatibel zu allen Abdichtungsstoffen gemäß DIN 18534. Ablaufgehäuse aus Polypropylen, mit integrierter Sekundärentwässerung, herausnehmbarem Glocken-Geruchverschluss mit Sperrwasservorlage 50 mm, Bauschutzdeckel und von 6 - 33 mm höhenverstellbarem Aufsatz 100 x 100 mm mit Rahmen aus ABS und Rost aus Edelstahl 1.4301, Belastungsklasse K 3 -300 kg-. Ablaufstutzen: DN 50 senkrecht, Ablaufleistung: 1,34 l/s.

• Baureihe/Produktserie: TistoPlan
• Bemerkung: senkrecht / mit herausnehmbarenm Geruchverschluss / vlies-kaschierter Flansch / Tisto-Matte / Bauschutzdeckel / Rost aus Edelstahl / mit Prüfzeugniss DIN EN 1253 / Rahmen ABS
• Benennung: Bodenablauf
• Produkttyp/Modellnummer: K 10
• Ausführung Ablauf: senkrecht
• Gewicht (kg): 1,08
• Länge (mm): 100
• Breite (mm): 100
• Höhe (mm): 180
• Farbe: grau
• Einbauhöhe (mm): 180
• Bauform: rund
• Werkstoff Gitterrost/Abdeckung: Edelstahl
• Nenngröße Ablauf: DN50
• Werkstoff Ablaufkörper: ABS
• Abflussleistung (l/s): 1,34
• Belastbarkeit: K3
