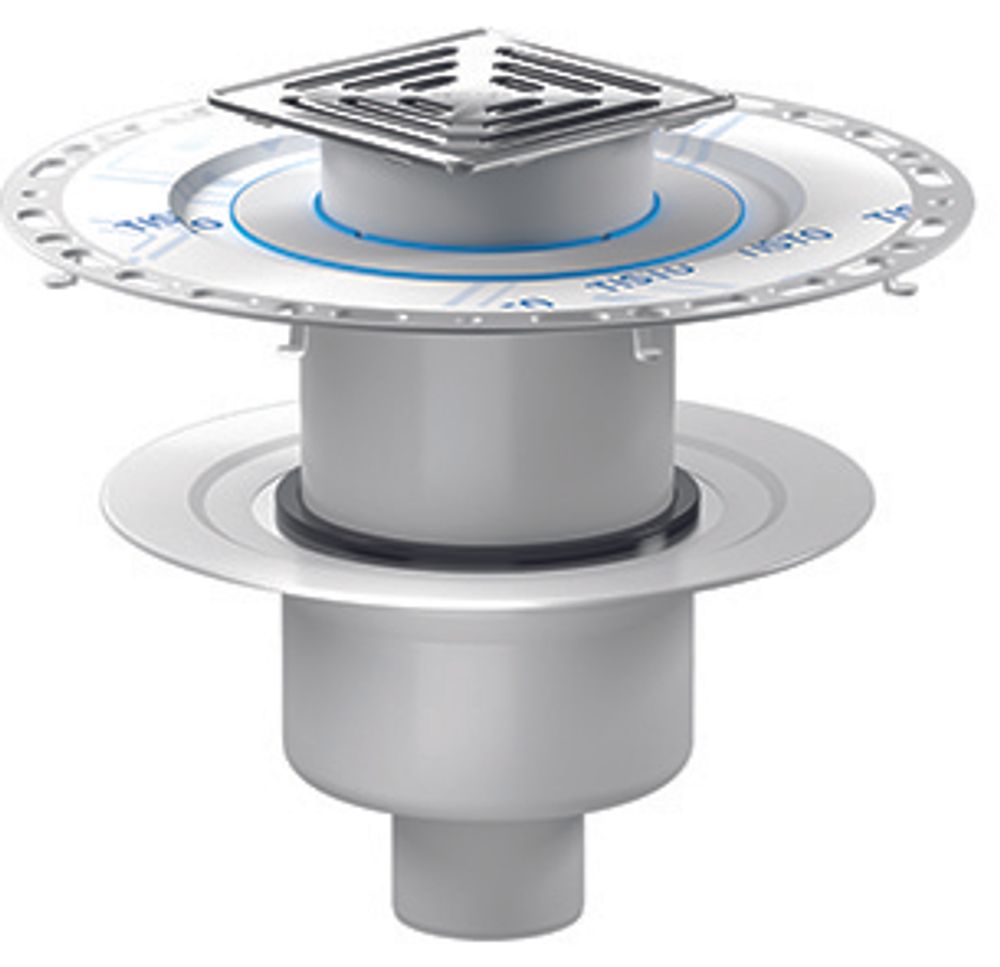

DALLMER Dünnbett-Bodenablauf 61 HT/VC, DN 50/DN 70, 150 x 150 mm, 563231

DALLMER Dünnbett-Bodenablauf 61 HT/VC, DN 50/DN 70, 150 x 150 mm, 563231

Dünnbett-Bodenablauf 61 HT/VC, nach DIN EN 1253 Komplettablauf bestehend aus Bodenablaufgehäuse 61 HT, TistoDrain Aufstockelement S 15 und Aufsatz VC 15. Aufsatz stufenlos bis zu 35 mm höhen- und bis zu +/- 13 mm seitenverstellbar. DALLMER Dünnbett Bodenablauf 61 HT/VC nach DIN EN 1253. Ablaufgehäuse 61 aus Polypropylen, mit Flansch, herausnehmbarem Glockengeruchverschluss, Bauschutzdeckel und Tragring. Ablaufstutzen DN 50/DN 70 senkrecht, Ablaufleistung: DN 50 1,78 l/s, DN 70 1,97 l/s. Aufstockelement TistoDrain S 15 für Entwässerungsstellen in Dünnbett-Bodenaufbauten zum sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534. Mit Vlies-kaschiertem Flansch, Rahmenverlängerung aus ABS, Tisto-Matte zur Verstärkung der Abdichtschicht, seitenverstellbarer -+/-5,5 mm- Rahmenaufnahme, Distanzring für die Trittschallentkopplung und Rückstaudichtung S 15. Aufsatz VC 15 mit Aufsatzverlängerung aus ABS, stufenlos bis zu 40 mm höhenverstellbar, Rahmen und Rost aus Edelstahl 1.4301, 150 x 150 mm, +/- 8 mm seitenverstellbar, Belastungsklasse K 3 -300 kg-.

Dünnbett-Bodenablauf 61 HT/VC, nach DIN EN 1253 Komplettablauf bestehend aus Bodenablaufgehäuse 61 HT, TistoDrain Aufstockelement S 15 und Aufsatz VC 15. Aufsatz stufenlos bis zu 35 mm höhen- und bis zu +/- 13 mm seitenverstellbar. DALLMER Dünnbett Bodenablauf 61 HT/VC nach DIN EN 1253. Ablaufgehäuse 61 aus Polypropylen, mit Flansch, herausnehmbarem Glockengeruchverschluss, Bauschutzdeckel und Tragring. Ablaufstutzen DN 50/DN 70 senkrecht, Ablaufleistung: DN 50 1,78 l/s, DN 70 1,97 l/s. Aufstockelement TistoDrain S 15 für Entwässerungsstellen in Dünnbett-Bodenaufbauten zum sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534. Mit Vlies-kaschiertem Flansch, Rahmenverlängerung aus ABS, Tisto-Matte zur Verstärkung der Abdichtschicht, seitenverstellbarer -+/-5,5 mm- Rahmenaufnahme, Distanzring für die Trittschallentkopplung und Rückstaudichtung S 15. Aufsatz VC 15 mit Aufsatzverlängerung aus ABS, stufenlos bis zu 40 mm höhenverstellbar, Rahmen und Rost aus Edelstahl 1.4301, 150 x 150 mm, +/- 8 mm seitenverstellbar, Belastungsklasse K 3 -300 kg-.

• Benennung: Bodenablauf
• Produkttyp/Modellnummer: 61HTVC
• Nenngröße Ablauf: DN50/DN70
• Abflussleistung (l/s): 1,78
