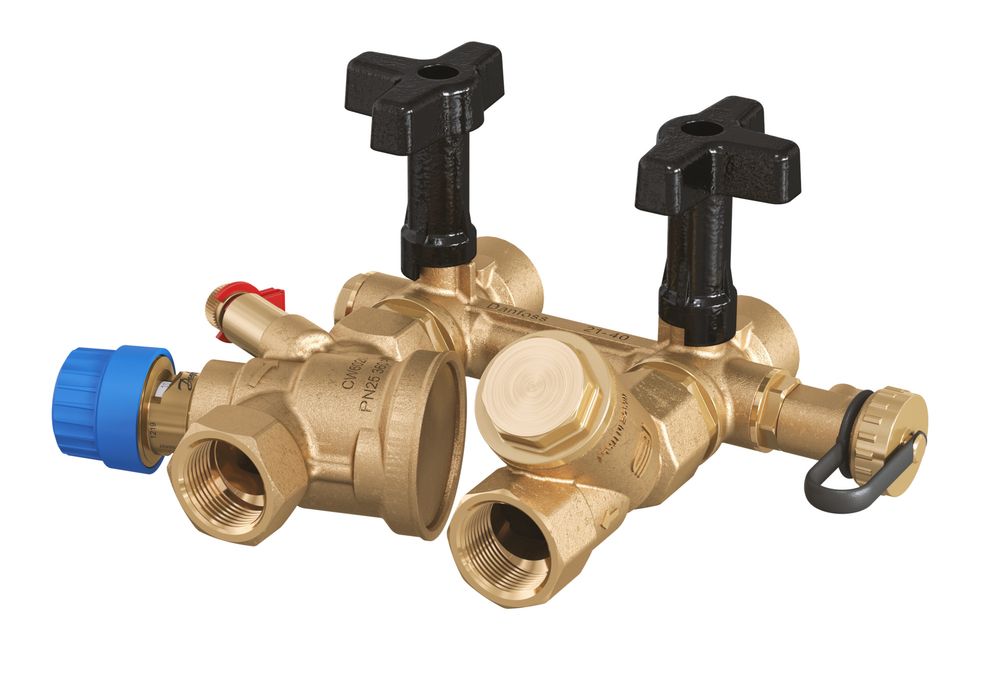

Danfoss AB-QM 4,0 Flexo 80 DN15 Anschluss-Set DN15, 65-650l/h, 003Z1621

Danfoss AB-QM 4,0 Flexo 80 DN15 Anschluss-Set DN15, 65-650l/h, 003Z1621

Danfoss Flexibles Anschluss-Set AB-QM 4.0 Flexo Ein kompaktes Anschluss-Set als 8-in-1 PICV-Lösung für Regelung, hydraulischen Abgleich, zeitsparende Installation, einfaches Messen , Spülen, Füllen, Entleeren und Wartung von z.B. Fancoils, Klimatruhen, Lüftungsgeräten, Kühlbalken etc. mit einem druckunabhängigen Abgleich- und Regelventil AB-QM 4.0 (PICV) für optimalen hydraulischen Abgleich und Regelung bei variablem Durchfluss, zur Vermeidu ng von Überversorgung und Erhöhung des Wirkungsgrades. Das Anschluss-Set mit folgenden Eigenschaften: - bestehend aus den Komponenten: druckunabhängiges Abgleich- und Regelventil (PICV), H-Stück-Ventilkörper, Prüfnippel zur Durchfluss - und Differenzdruckmessung, Schmutzfänger mit Entleerung, Handabsperrungen - Bypass-Strecke zum getrennten Füllen, Entleeren sowie Vor- und Rückwärtsspülen des Systems auf der Verbraucherstrecke (z.B. Fancoi l) durch entsprechende Absperrung der Kugelhähne - verlängerte Griffe an den Absperrkugelhähnen, um Inbetriebnahme und Wartung bei installierter Isolierung zu ermöglichen - absperrbarer Bypass - Druckstufe PN25, werkseitig dichtigkeitsgeprüft - formschlüssige EPP-Schale als kompakte Fertig-Isolierung - Flexible Anschluss-Schläuche aus Edelstahl als Zubehör Das integrierte druckunabhängige Abgleich- und Regelventil AB-QM 4.0 (PICV) mit folgenden Merkmalen: - Durchflussbegrenzungsfunktion - Moduliert den Durchfluss über einen Stellantrieb, ungeachtet der Einstellung unterhalb 1% des eingestellten Durchflusses - Lineare Regelcharakteristik unabhängig von verfügbarem Druck und Durchflusseinstellung - gleichbleibend höchste Ventilautorität von 1 (100%) bei allen Einstellungen - Schließdruck 16 bar bei geschlossenem Ventil - Einstellskala in Prozent des Durchflusses - Stellverhältnis 1:1000 - Leckrate Klasse IV (nach IEC 60534-4:2007) - Verschmutzungsresistente Ventilkonstruktion durch Polymer-Kegel - Prüfnippel für Pumpenoptimierung und Durchflussmessung - Änderung der Regelkennlinie des Ventils von linear auf gleichprozentige Kennlinie bei allen Größen durch Einstellung der Stellmoto ren (Serie Danfoss AME, NovoCon) Medientemperatur: -10 bis 95 C, Nenndruck: PN25, Mittenabstand: 80mm, Anschluss: Innengewinde Rp 1/2 nach ISO 7/1, Einstellbereich 65-650 l/h Fabrikat: Danfoss Typ: AB-QM 4.0 Flexo DN15 Bestell-Nr. 003Z1621

Danfoss Flexibles Anschluss-Set AB-QM 4.0 Flexo Ein kompaktes Anschluss-Set als 8-in-1 PICV-Lösung für Regelung, hydraulischen Abgleich, zeitsparende Installation, einfaches Messen , Spülen, Füllen, Entleeren und Wartung von z.B. Fancoils, Klimatruhen, Lüftungsgeräten, Kühlbalken etc. mit einem druckunabhängigen Abgleich- und Regelventil AB-QM 4.0 (PICV) für optimalen hydraulischen Abgleich und Regelung bei variablem Durchfluss, zur Vermeidu ng von Überversorgung und Erhöhung des Wirkungsgrades. Das Anschluss-Set mit folgenden Eigenschaften: - bestehend aus den Komponenten: druckunabhängiges Abgleich- und Regelventil (PICV), H-Stück-Ventilkörper, Prüfnippel zur Durchfluss - und Differenzdruckmessung, Schmutzfänger mit Entleerung, Handabsperrungen - Bypass-Strecke zum getrennten Füllen, Entleeren sowie Vor- und Rückwärtsspülen des Systems auf der Verbraucherstrecke (z.B. Fancoi l) durch entsprechende Absperrung der Kugelhähne - verlängerte Griffe an den Absperrkugelhähnen, um Inbetriebnahme und Wartung bei installierter Isolierung zu ermöglichen - absperrbarer Bypass - Druckstufe PN25, werkseitig dichtigkeitsgeprüft - formschlüssige EPP-Schale als kompakte Fertig-Isolierung - Flexible Anschluss-Schläuche aus Edelstahl als Zubehör Das integrierte druckunabhängige Abgleich- und Regelventil AB-QM 4.0 (PICV) mit folgenden Merkmalen: - Durchflussbegrenzungsfunktion - Moduliert den Durchfluss über einen Stellantrieb, ungeachtet der Einstellung unterhalb 1% des eingestellten Durchflusses - Lineare Regelcharakteristik unabhängig von verfügbarem Druck und Durchflusseinstellung - gleichbleibend höchste Ventilautorität von 1 (100%) bei allen Einstellungen - Schließdruck 16 bar bei geschlossenem Ventil - Einstellskala in Prozent des Durchflusses - Stellverhältnis 1:1000 - Leckrate Klasse IV (nach IEC 60534-4:2007) - Verschmutzungsresistente Ventilkonstruktion durch Polymer-Kegel - Prüfnippel für Pumpenoptimierung und Durchflussmessung - Änderung der Regelkennlinie des Ventils von linear auf gleichprozentige Kennlinie bei allen Größen durch Einstellung der Stellmoto ren (Serie Danfoss AME, NovoCon) Medientemperatur: -10 bis 95 C, Nenndruck: PN25, Mittenabstand: 80mm, Anschluss: Innengewinde Rp 1/2 nach ISO 7/1, Einstellbereich 65-650 l/h Fabrikat: Danfoss Typ: AB-QM 4.0 Flexo DN15 Bestell-Nr. 003Z1621
