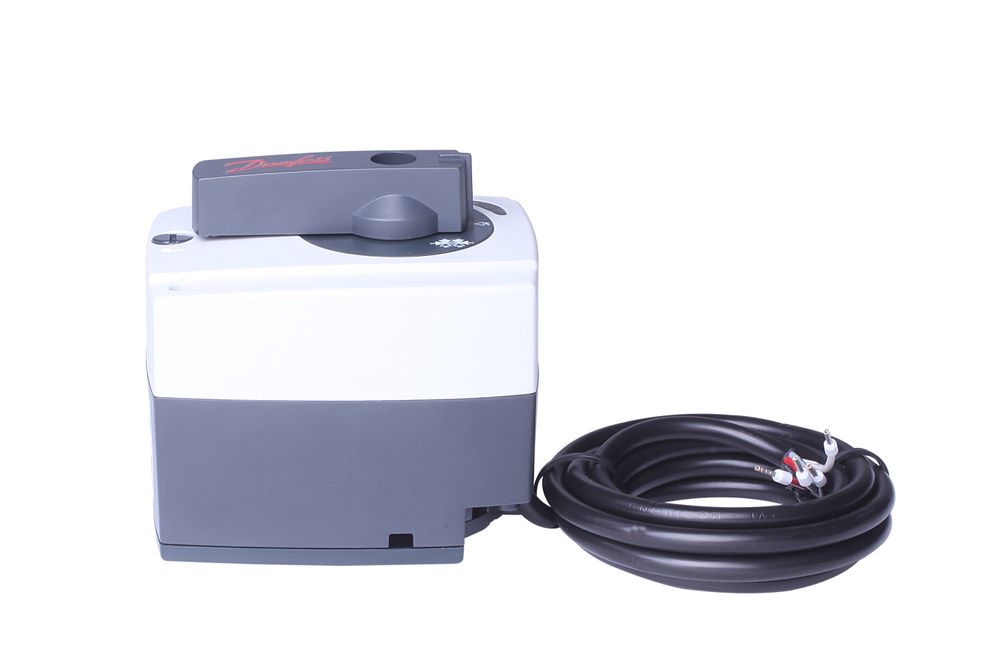

Danfoss Hochgenauigkeits-Stellantrieb ChangeOver6 für NovoCon(R) flexibel, 003Z8522

Danfoss Hochgenauigkeits-Stellantrieb ChangeOver6 für NovoCon(R) flexibel, 003Z8522

Danfoss Hochgenauigkeits-Stellantrieb ChangeOver6 für NovoCon(R) flexibel Danfoss Stellantrieb NovoCon(R) ChangeOver mit flexiblen, freien Anschluss-Adern, zur Anwendung mit ChangeOver6 Ventilen in Kombination mit NovoCon(R) S CO6, Energy, I/O Danfoss Stellantrieb NovoCon(R) ChangeOver zur Anwendung mit ChangeOver6 Ventilen in Kombination mit NovoCon(R) S CO6, zur Regelung mit druckunabhängigen Abgleich- und Regelventilen Typ AB-QM DN10- 32, BTL gelistete BACnet MS/TP und Modbus RTU fähige Feldbus-Geräte. Versorgungsspannung: 24 V AC/DC +- 25% 50-60 Hz Regelsignal: BACnet, Modbus RTU, Ansteuerung erfolgt vom NovoCon(R) S CO6, auch Analog 0-10V ansteuerbar Direkte Einbindung des NovoCon(R) ChangeOver6 Stellmotor mit Positions-Rückmeldesignal Direkte Einbindung von 2x PT1000 Anlege-/Universal-Fühlern zur Energie-Messung Direkte Einbindung von I/Os: 2x Widerstand, Analog Output (AO) & Analog Input (AI) Die Kombination der Stellantriebe NovoCon(R) S CO6,Energy,I/O und NovoCon(R) ChangeOver verfügen über folgende Fern-(Remote) Funktionen: Voreinstellung des AB-QM Nenndurchflusses Spülen von Ventil und zugehörigem Verbraucher (Fancoil, Kühldecke etc.) Insistrische Alarmmeldung: Fehler beim Schließen (z.B. bei Ventil-Blockierung) Alarmmeldung wenn ChangeOver6 Ventilstellmotor blockiert ist, bei manueller Übersteuerung und keiner Kabelverbindung Messung von Vor- und Rücklauftemperatur zur Energie-Anzeige Energie-Messung (kWh) Alarmmeldung bei zu hoher / zu niedriger Temperaturdifferenz und wenn die Temperaturfühler nicht verkabelt sind LIN/LOG/Alpha-Wert Einstellung nach Wärmetauscher-Kennlinie Auswahl der Stellzeit (3/6/12/24 s/mm) Auswahl Öffnungs-/Schließdauer (von 18s bis 700s) Automatische MAC-Adressierung Automatische Baudraten-Erkennung Durchflussanzeige in l/h auf Grundlage des gemessenen Hubs Spindelpositionsgenauigkeit +- 0,05mm Eu.bac Austauschbarkeit zugelassen in Verbindung mit druckunabhängigem Abgleich- und Regelventil (PIBCV) Halogenfreie steckbare Kabel (1,5m, 5m und 10m) Temperaturfühler steckbar 2x PT1000 Anlege- oder Univeralfühler 1,5m lang Bis zu 64 NovoCon(R) S können in einem Netzwerk verbunden werden Schutzart: IP 54 Stellkraft: 90N Hub: 7mm bei BACnet(R) Testing Laboratories (BTL) gelisteter Feldbus (BACnet MS/TP) Manuelle Übersteuerungs-Funktion Comissioning Tool zur Inbetriebnahme, Adressierung, Parametrisierung und fortlaufendem hydraulischem Abgleich verfügbar BTL Zertifikat vorr. verfügbar Q2.2017 ChangeOver6 (CO6) Anwendung Energie Anwendung Remote I/O Anwendung Typ: NovoCon(R) ChangeOver-Stellantrieb Flexibel, mit freien Adern, zur Installation auf ChangeOver6-Ventilen, zur Kombination und direkten Ansteuerung durch den NovoCon(R) CO6, Energy, Remote I/O, zur Regelung von Heiz- und Kühlsystemen Regelsignal: Ansteuerung über NovoCon(R) Signal, inkl. Verbindungskabel 2,0m mit freien Adern zur Ansteuerung verschiedener Remote I/O Fabrikat: Danfoss Typ: Antrieb f.Novocon flexibel Bestell-Nr.: 003Z8522

Danfoss Hochgenauigkeits-Stellantrieb ChangeOver6 für NovoCon(R) flexibel Danfoss Stellantrieb NovoCon(R) ChangeOver mit flexiblen, freien Anschluss-Adern, zur Anwendung mit ChangeOver6 Ventilen in Kombination mit NovoCon(R) S CO6, Energy, I/O Danfoss Stellantrieb NovoCon(R) ChangeOver zur Anwendung mit ChangeOver6 Ventilen in Kombination mit NovoCon(R) S CO6, zur Regelung mit druckunabhängigen Abgleich- und Regelventilen Typ AB-QM DN10- 32, BTL gelistete BACnet MS/TP und Modbus RTU fähige Feldbus-Geräte. Versorgungsspannung: 24 V AC/DC +- 25% 50-60 Hz Regelsignal: BACnet, Modbus RTU, Ansteuerung erfolgt vom NovoCon(R) S CO6, auch Analog 0-10V ansteuerbar Direkte Einbindung des NovoCon(R) ChangeOver6 Stellmotor mit Positions-Rückmeldesignal Direkte Einbindung von 2x PT1000 Anlege-/Universal-Fühlern zur Energie-Messung Direkte Einbindung von I/Os: 2x Widerstand, Analog Output (AO) & Analog Input (AI) Die Kombination der Stellantriebe NovoCon(R) S CO6,Energy,I/O und NovoCon(R) ChangeOver verfügen über folgende Fern-(Remote) Funktionen: Voreinstellung des AB-QM Nenndurchflusses Spülen von Ventil und zugehörigem Verbraucher (Fancoil, Kühldecke etc.) Insistrische Alarmmeldung: Fehler beim Schließen (z.B. bei Ventil-Blockierung) Alarmmeldung wenn ChangeOver6 Ventilstellmotor blockiert ist, bei manueller Übersteuerung und keiner Kabelverbindung Messung von Vor- und Rücklauftemperatur zur Energie-Anzeige Energie-Messung (kWh) Alarmmeldung bei zu hoher / zu niedriger Temperaturdifferenz und wenn die Temperaturfühler nicht verkabelt sind LIN/LOG/Alpha-Wert Einstellung nach Wärmetauscher-Kennlinie Auswahl der Stellzeit (3/6/12/24 s/mm) Auswahl Öffnungs-/Schließdauer (von 18s bis 700s) Automatische MAC-Adressierung Automatische Baudraten-Erkennung Durchflussanzeige in l/h auf Grundlage des gemessenen Hubs Spindelpositionsgenauigkeit +- 0,05mm Eu.bac Austauschbarkeit zugelassen in Verbindung mit druckunabhängigem Abgleich- und Regelventil (PIBCV) Halogenfreie steckbare Kabel (1,5m, 5m und 10m) Temperaturfühler steckbar 2x PT1000 Anlege- oder Univeralfühler 1,5m lang Bis zu 64 NovoCon(R) S können in einem Netzwerk verbunden werden Schutzart: IP 54 Stellkraft: 90N Hub: 7mm bei BACnet(R) Testing Laboratories (BTL) gelisteter Feldbus (BACnet MS/TP) Manuelle Übersteuerungs-Funktion Comissioning Tool zur Inbetriebnahme, Adressierung, Parametrisierung und fortlaufendem hydraulischem Abgleich verfügbar BTL Zertifikat vorr. verfügbar Q2.2017 ChangeOver6 (CO6) Anwendung Energie Anwendung Remote I/O Anwendung Typ: NovoCon(R) ChangeOver-Stellantrieb Flexibel, mit freien Adern, zur Installation auf ChangeOver6-Ventilen, zur Kombination und direkten Ansteuerung durch den NovoCon(R) CO6, Energy, Remote I/O, zur Regelung von Heiz- und Kühlsystemen Regelsignal: Ansteuerung über NovoCon(R) Signal, inkl. Verbindungskabel 2,0m mit freien Adern zur Ansteuerung verschiedener Remote I/O Fabrikat: Danfoss Typ: Antrieb f.Novocon flexibel Bestell-Nr.: 003Z8522

• Benennung: Servomotor
• Breite (mm): 125
• Höhe (mm): 100
• Tiefe (mm): 160
• Werkstoff: Kunststoff
• Schutzart IP: IP53

Du hast offene Fragen oder brauchst Hilfe?

Wir sind uns sicher, unsere Hilfe-Seite wird Dir weiterhelfen. Dort findest Du Informationen um uns zu kontaktieren und die relevanten Antworten auf häufig gestelle Fragen.

Nicht fündig geworden? Schreibe uns eine Nachricht im Chat.

Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung. Weitere Informationen zum Installationshinweis gemäß § 13 NAV.
