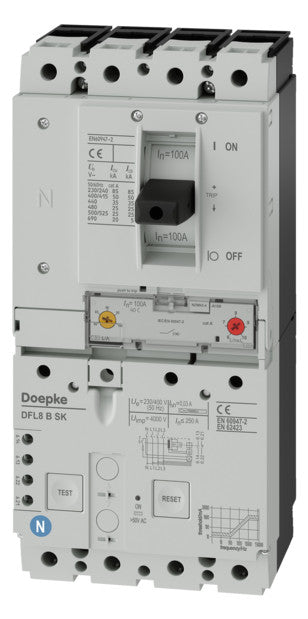

DOEPKE Leistungsschalter 100A 4p IP20 DFL8 100-4/0,03-B SK 80-100A/In Einb

Name: DOEPKE Leistungsschalter 100A 4p IP20 DFL8 100-4/0,03-B SK 80-100A/In Einb
Brand: Doepke
SKU: 4837727
Price: 3202.99 EUR
Availability: OutOfStock

Doepke | SKU: 4837727 | EAN: 4014712153691

3.202,99 €

inkl. MwSt. zzgl. Versand

Versandkosten · 14 Tage Widerrufsrecht

PayPal · Klarna · Kreditkarte · Vorkasse

Dokumente

Beschreibung

Leistungsschalter mit Fehlerstromschutz (CBR) schalten hohe Ströme, schützen Betriebsmittel, Kabel und Leitungen vor Überstrom und Personen vor elektrischem Schlag. DFL 8 sind kompakte Geräte mit integriertem Hilfsschalter und Anschlussklemmen für große Leitungsquerschnitte. Fehlerstromschutzschalter des Typs B sind allstromsensitiv. Schalter mit der Kennlinie SK stehen für Fehlerstromschutz und eine hohe Anlagenverfügbarkeit. Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus. Unerwünschte Auslösungen durch Ableitströme werden damit weitestgehend vermieden. Schalter dieser Variante haben einen festen Bemessungsfehlerstrom von 30 mA für den Personenschutz. Sie gewährleisten somit den Fehler- und Brandschutz sowie den zusätzlichen Schutz (Personenschutz, Schutz bei direktem Berühren). Geräte in Standardausführung sind für Stromkreise mit 230/400 V bei 50 Hz ausgelegt.

Downloads

Technische Details

Polzahl (gesamt): 4
Anzahl der abgesicherten Pole: 3
Bemessungsspannung: 400 V
Bemessungsisolationsspannung Ui: 1.000 V
Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Bemessungsstrom: 100 A
Bemessungsfehlerstrom: 0,03 A
Fehlerstrom-Typ: B
Bemessungsabschaltvermögen nach IEC 60947-2: 85,00 kA
Abschaltcharakteristik: kurzzeitverzögert
Stoßstromfestigkeit: 5,00 kA
Spannungsart: AC
Frequenz: 50 Hz
Auslösecharakteristik: sonstige
Mitschaltender Neutralleiter: Ja
Mit Verriegelungsvorrichtung: Ja
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Umgebungstemperatur während des Betriebs: -25 - 70 °C
Breite in Teilungseinheiten: 0

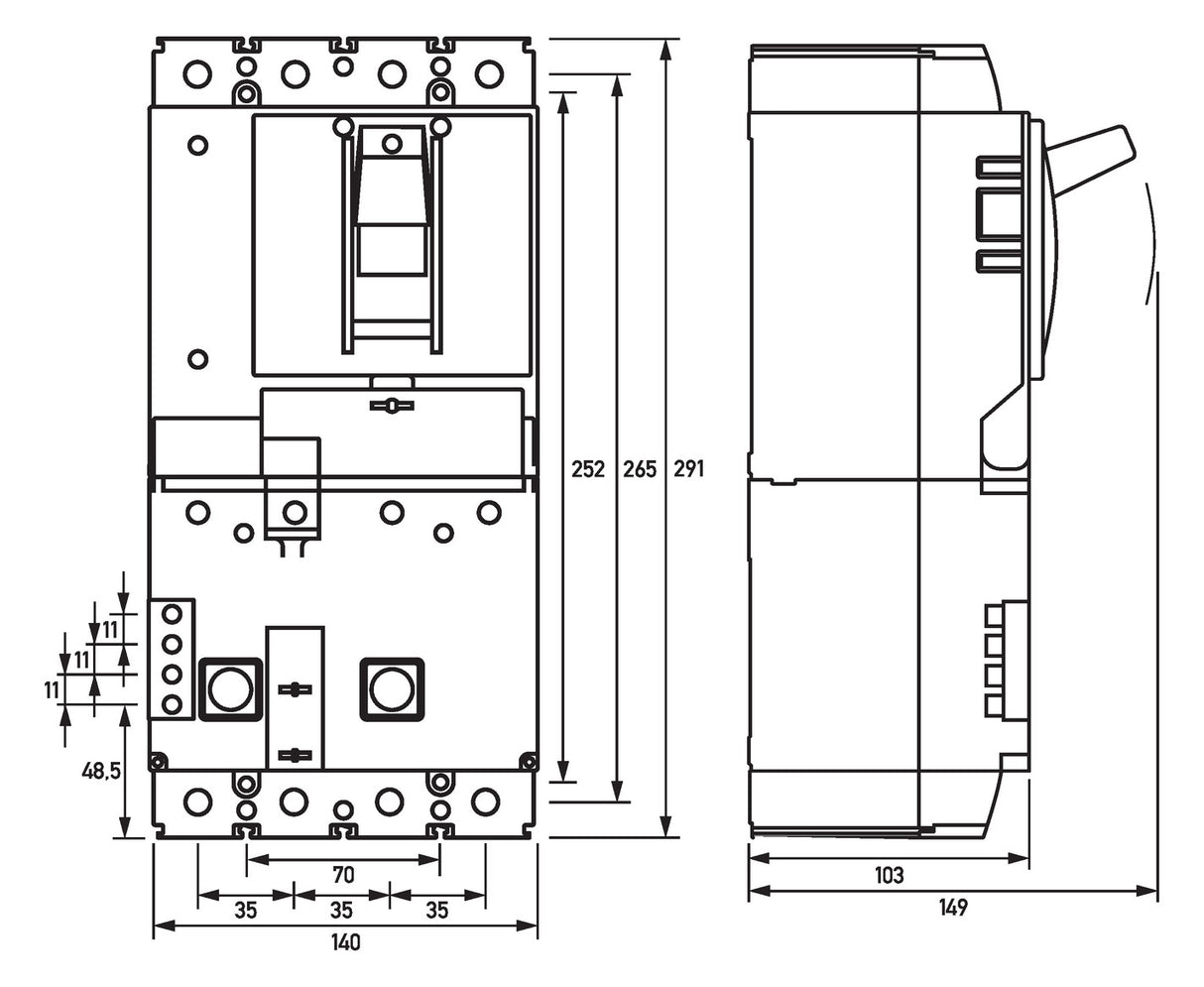

Einbautiefe: 149 mm
Fehlauslöseschutz: Nein
Schutzart (IP): IP20
Anschließbarer Leiterquerschnitt eindrähtig: 4 - 16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 25 - 185 mm²
Verlustleistung: 60,80 W
Montageart: Aufbau
