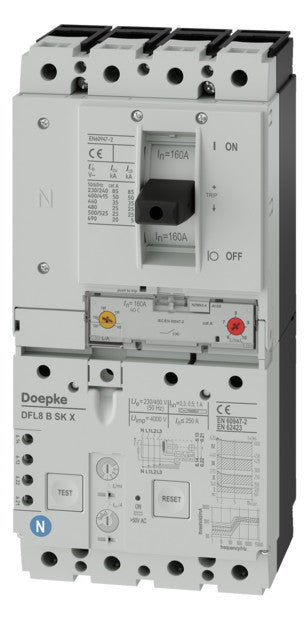

DOEPKE Leistungsschalter 160A 4p IP20 DFL8 160-4/X-B SK 125-160A/In Einb

Name: DOEPKE Leistungsschalter 160A 4p IP20 DFL8 160-4/X-B SK 125-160A/In Einb
Brand: Doepke
SKU: 4837777
Price: 4411.93 EUR
Availability: InStock

Doepke | SKU: 4837777 | EAN: 4014712153561

4.411,93 €

inkl. MwSt. zzgl. Versand

Lieferzeit: 2-5 Werktage, bei Bestellung bis 11 Uhr erfolgt der Versand am gleichen Tag (an Werktagen)
Versicherter Versand
Kostenloser DE-Versand ab 200€
Zertifizierte Markenqualität - geprüft & zertifiziert (VDE, CE, RoHS)

Dokumente

Beschreibung

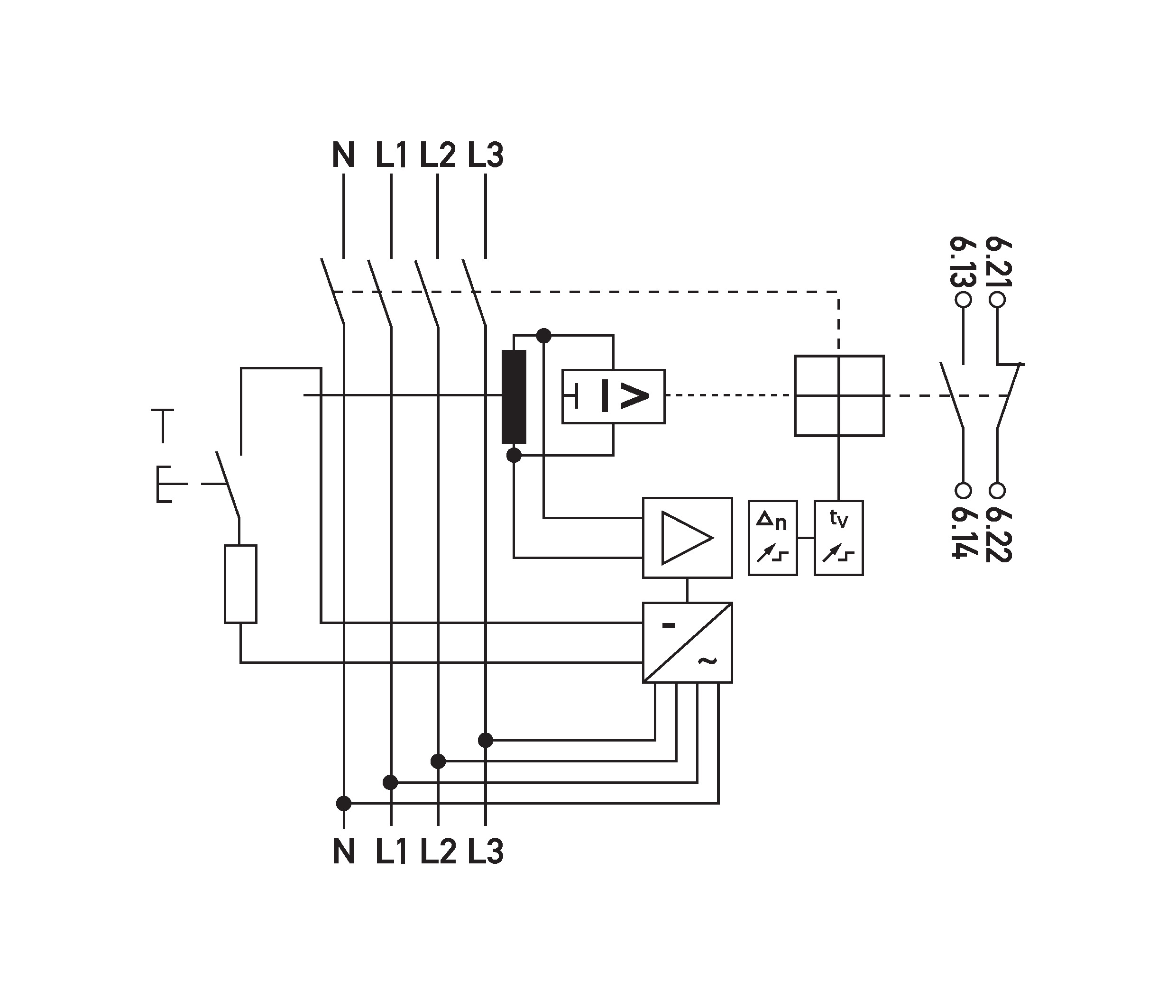

Leistungsschalter mit Fehlerstromschutz (CBR) schalten hohe Ströme, schützen Betriebsmittel, Kabel und Leitungen vor Überstrom und Personen vor elektrischem Schlag. DFL 8 sind kompakte Geräte mit integriertem Hilfsschalter und Anschlussklemmen für große Leitungsquerschnitte. Fehlerstromschutzschalter des Typs B sind allstromsensitiv. Schalter mit der Kennlinie SK stehen für Fehlerstromschutz und eine hohe Anlagenverfügbarkeit. Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus. Unerwünschte Auslösungen durch Ableitströme werden damit weitestgehend vermieden. Bei Schaltern dieser Variante kann der Fehleransprechstrom individuell in Stufen auf die jeweilige Anwendung eingestellt werden (0.3 A, 0.5 A, 1 A). Entsprechend ist auch die Grenznichtansprechzeit stufenweise einstellbar. Hierdurch ist in Anlagen mit gestaffelten Verteilungen eine selektive Fehlerstromschutzschaltung realisierbar. Geräte in Standardausführung sind für Stromkreise mit 230/400 V bei 50 Hz ausgelegt.

Downloads

Technische Details

Polzahl (gesamt): 4
Anzahl der abgesicherten Pole: 3
Bemessungsspannung: 400 V
Bemessungsisolationsspannung Ui: 1.000 V
Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Bemessungsstrom: 160 A
Bemessungsfehlerstrom: 0,30 A
Fehlerstrom-Typ: B
Bemessungsabschaltvermögen nach IEC 60947-2: 85,00 kA
Abschaltcharakteristik: kurzzeitverzögert
Stoßstromfestigkeit: 5,00 kA
Spannungsart: AC
Frequenz: 50 Hz
Auslösecharakteristik: sonstige
Mitschaltender Neutralleiter: Ja
Mit Verriegelungsvorrichtung: Ja
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Umgebungstemperatur während des Betriebs: -25 - 70 °C
Breite in Teilungseinheiten: 0

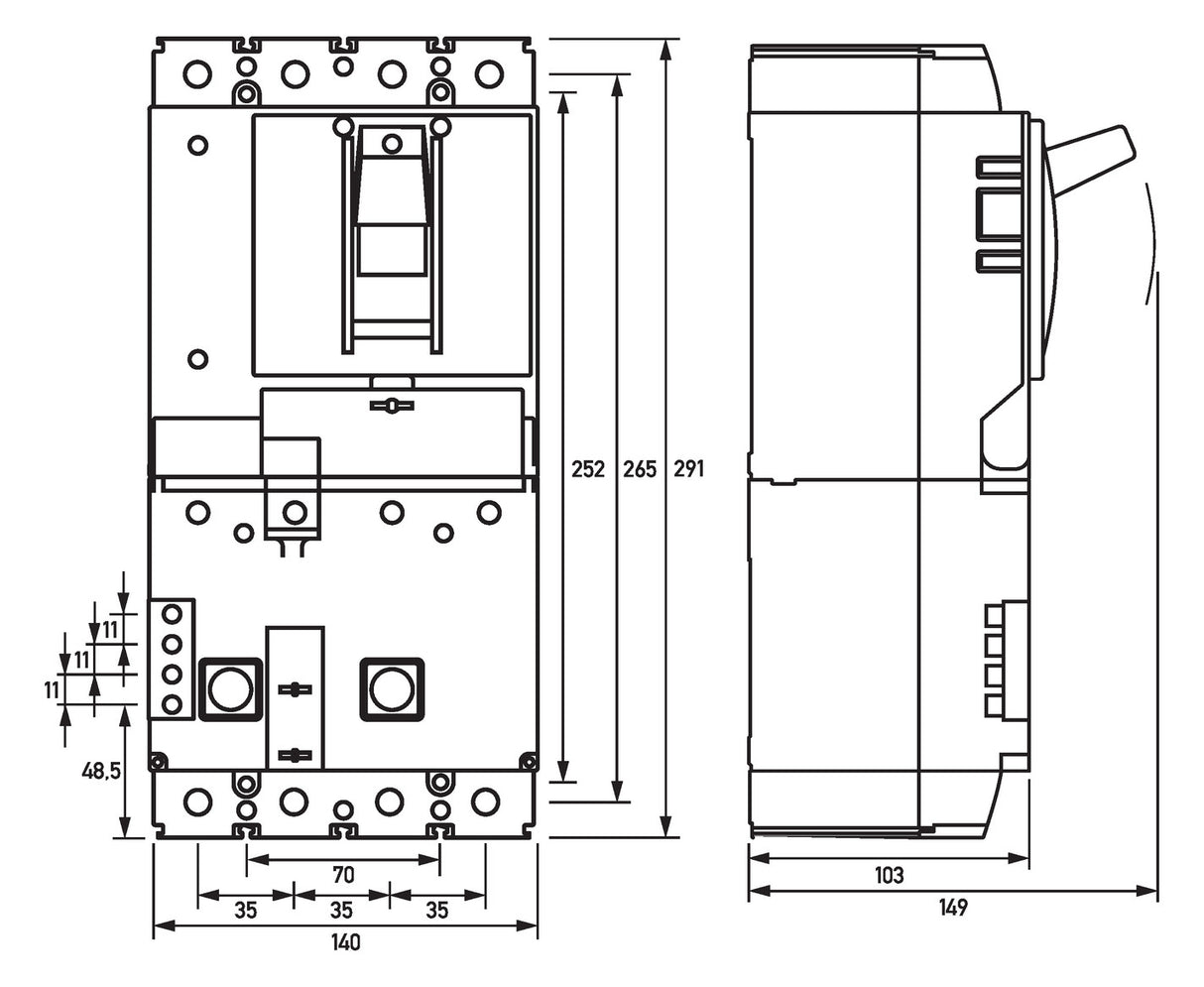

Einbautiefe: 149 mm
Fehlauslöseschutz: Nein
Schutzart (IP): IP20
Anschließbarer Leiterquerschnitt eindrähtig: 4 - 16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 25 - 185 mm²
Verlustleistung: 93,40 W
Montageart: Aufbau
