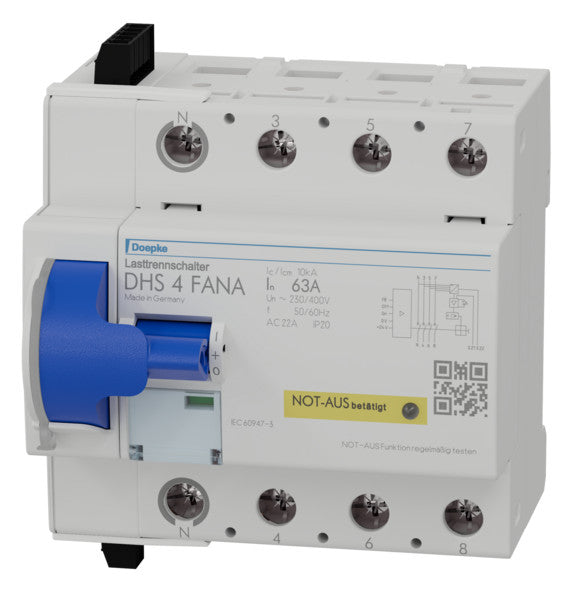

DOEPKE Lasttrennschalter 63 A 4p NOT-AUS DHS 4-063 FANA24DC f.Sammelschienen

Name: DOEPKE Lasttrennschalter 63 A 4p NOT-AUS DHS 4-063 FANA24DC f.Sammelschienen
Brand: Doepke
SKU: 2675720
Price: 701.03 EUR
Availability: InStock

Doepke | SKU: 2675720 | EAN: 4014712279445

701,03 €

inkl. MwSt. zzgl. Versand

Lieferzeit: 2-5 Werktage, bei Bestellung bis 11 Uhr erfolgt der Versand am gleichen Tag (an Werktagen)
Versicherter Versand
Kostenloser DE-Versand ab 200€
Zertifizierte Markenqualität - geprüft & zertifiziert (VDE, CE, RoHS)

Dokumente

Beschreibung

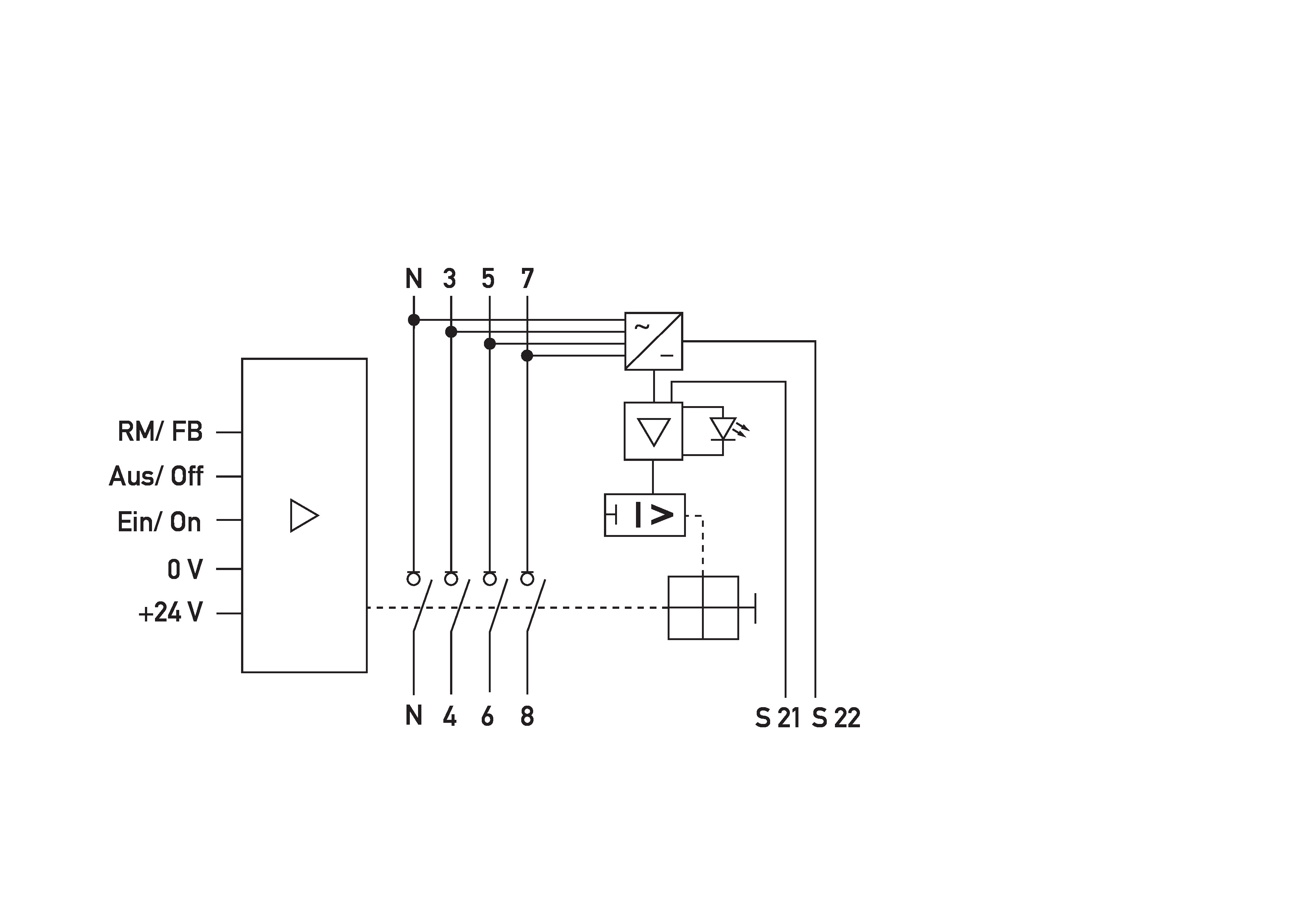

Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. DHS 4 der Variante FANA erlauben das Ein- und Ausschalten von Geräten aus der Ferne. Außerdem können Betätigungselemente, wie z.B. Taster zur Abschaltung des Lasttrennschalters in Notsituationen, über das kompakte, werkseitig angebaute Zusatzmodul angeschlossen werden. Auch eine Parallelschaltung mehrerer DHS 4 ist möglich. Die im Lasttrennschalter integrierte LED zeigt sowohl die Auslösung durch ein Betätigungselement als auch einen möglichen Drahtbruch an. Eine Wiedereinschaltung des Lasttrennschalters wird in diesem Zustand verhindert.

Downloads

Technische Details

Ausführung als Hauptschalter: Nein
Ausführung als Wartungs-/Reparaturschalter: Nein
Ausführung als Sicherheitsschalter: Nein
Ausführung als NOT-AUS-Einrichtung: Ja
Ausführung als Wendeschalter: Nein
Anzahl der Schalter: 1
Max. Bemessungsbetriebsspannung Ue bei AC: 400 V
Bemessungsbetriebsspannung: 230 - 400 V
Bemessungsdauerstrom Iu: 63 A
Bemessungsdauerstrom bei AC-21, 400 V: 63 A
Bemessungskurzzeitstromfestigkeit Icw: 10,00 kA
Schaltleistung bei 400 V: 29,700 kW
Bedingter Bemessungskurzschlussstrom Iq: 10 kA
Polzahl: 4
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Motorantrieb optional: Nein
Motorantrieb integriert: Nein
Spannungsauslöser optional: Nein
Gerätebauart: Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch: Nein
Geeignet für Frontbefestigung Zentral: Nein
Geeignet für Verteilereinbau: Ja
Geeignet für Zwischenbau: Nein
Farbe des Betätigungselements: sonstige
Ausführung des Betätigungselements: Kipphebel
Verriegelbar: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Schutzart (IP), frontseitig: IP20
Schutzart (NEMA): 1
Mit vormontierter Verkabelung: Nein

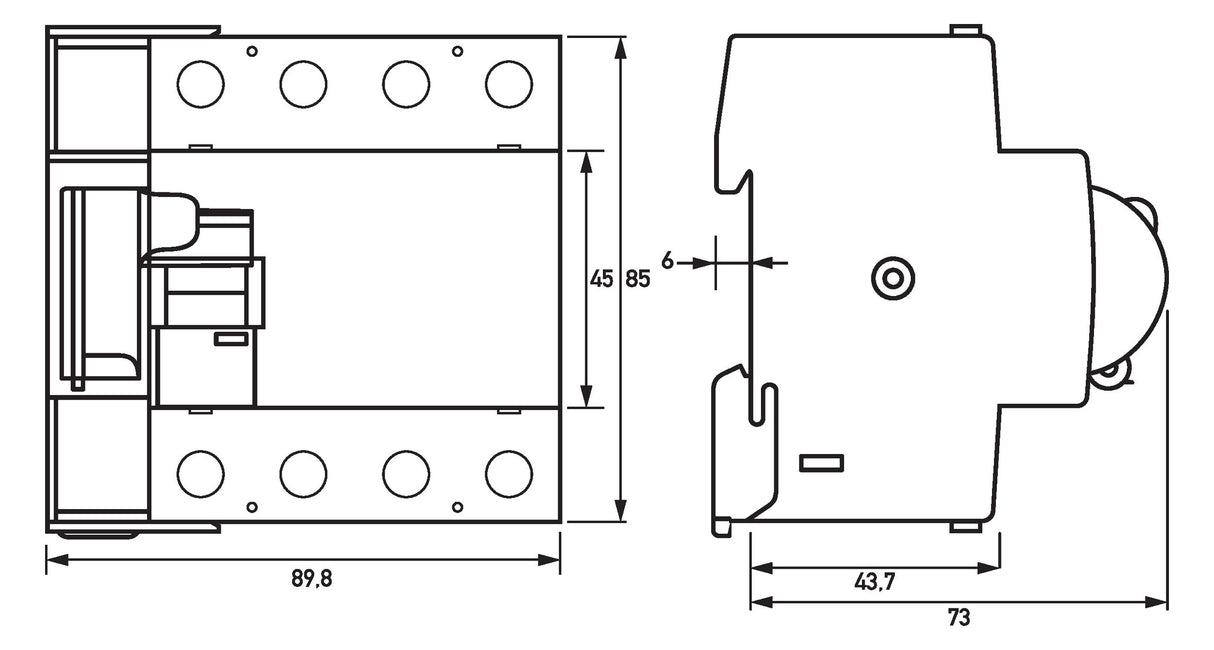

Breite: 89,8 mm
Höhe: 85 mm
Tiefe: 75 mm
Breite in Teilungseinheiten: 5
Geeignet für Bodenmontage: Nein
Werkstoff des Gehäuses: Kunststoff
Gehäusefarbe: grau
