Schrack Durchsteckstromwandler 2000A/5A 80x30mm Klasse 0,5 Hutschiene

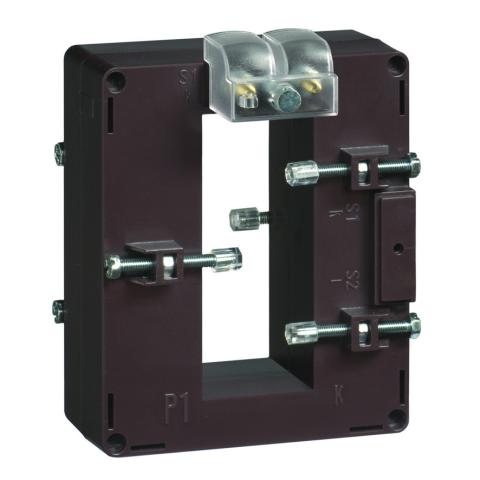

Durchsteckstromwandler, 2000A/5A, 80x30mm, Klasse 0,5

• Frequenzbereich: 47 - 63Hz
• Gehäuse: ##
• Temperaturbereich - Transport/Lagerung: -40 bis +85
• Schutzart: IP00 Klemmen;IP20 mit Klemmenabdeckung
• Hinweis: Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2);Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen.
• Nennstrom Sekundärseite Isr: 5A
• VE: 3
• Anschluss: ##
• Vorteilscode NL: 6771-0038-96
• Temperaturbereich - Betrieb: -25 bis +40
• Tagesmitteltemperatur: ≤ 30°C
• Hersteller: Schrack
• Referenztemperatur: 23°C ±1°C
• CAD-Symbol: P
• Nennfrequenz: 50
• AUSSCHNITT mm: 80x30
• Arbeitsbedingungen: ##
• Thermischer Bemessungs-Dauerstrom gemäß EN60044-1: ##
• Isolation: Klasse B (EN/IEC 61869-1, 61869-2)
• PREG: 2330
• Min. Umgebungstemperatur: -25
• Relative Luftfeuchtigkeit: ≤ 85
• Wicklung Sekundärseite: Schraubklemmen M4
• Bemessungsstrom Dynamisch Idyn: 2,5Ith
• Gewicht (g): 700
• Max. Sammelschiene: 80x30
• Gehäusematerial: Polycarbonat, selbstverlöschend;Klasse V0 nach UL-94
• Montageart: durch Fixierschrauben auf der Stromschiene
• Bürde: Klasse 0,5 (20VA);Klasse 1 (25VA);Klasse 3 (30VA)
• HxBxT mm: 87x96x116
• Thermische Verlustleistung: ≤ 19W bei Icth;125°C Maximal Temperatur Kabel/Sammelschiene
• Max. Umgebungstemperatur: 60
• Genauigkeitsklassen: ##
• Vorteilscode DE Industrie: 6771-00041-31
• Kurzzeitstrom Ith: < 60Ipr
• Eingangsstrom: 2000
• Klimafestigkeit: Für tropisches Klima geeignet
• Verlustleistung: 19,00
• Produktnorm: EN 61869-2;BS3938;BS7626
• Klasse: 0,5
• Optionales Zubehör: MGX20006--;MGX20306--;MGX20406--
• Max. Betriebsspannung Um: 0,72kV r.m.s.
• Spezifikationen: ##
• Ausschnitt: 80x30
• Verpackungseinheit: 1
• Sicherheitsfaktor: ≤ 5
• Type: Normale Installation (DIN EN 61869-2)
• Ausführung: Trockentransformator, Luftisolierung
• Isolationsprüfspannung: 3 kV R.M.S. 50 Hz/1min
• Nennstrom Primärseite Ipr: 2000
• BEST. NR.: MG958200-A
• BxHxT mm: 96x87x116
• HLief-Artikel Nummer: TASO50D200
• CAD-external terminals: 1
• Type: Durchsteckstromwandler
• Verwendungszweck: für Kupferschienen bis 80 x 30mm
• Vorteilscode CH: 6771-0064-72
• Nettogewicht (kg/m): 0,70
• Isolationsanforderungen: ##
• CAD electrical description: 2000/5A, 80x30mm

2000/5A 80x30 Wandler

Ausführung Trockentransformator, Luftisolierung, Eingangsstrom 2000A, Schutzart IP00 Klemmen,IP20 mit Klemmenabdeckung, Type Normale Installation (DIN EN 61869-2), Klasse 0,5
