Wärmeübertrager-Anschlussmodul FDX71KX6.2

Wärmetauscher-Anschlussmodul für den Anschluss an bauseitige Wärmetauscher zu...
Kältemittel R410A
230V Anschluss

Stulz | SKU: FDX71KX6.2 | EAN: 4255788402096

1.450,31 €

inkl. MwSt. zzgl. Versand

Die Ökodesign-Richtlinie (ErPD)

Die Ökodesign-Richtlinie (Energy-related Products Directive) stellt hohe Anforderungen an Produkte mit Energieverbrauch. Sie zielt darauf ab, den Energieverbrauch und die Umweltauswirkungen von Produkten über ihren gesamten Lebenszyklus zu minimieren.

Saisonale Effizienzwerte

Die Effizienzwerte werden saisonal bewertet (SEER für Kühlen, SCOP für Heizen). Diese berücksichtigen reale Betriebsbedingungen über eine gesamte Saison — nicht nur Spitzenleistungen unter Laborbedingungen.

Gesetzlicher Hinweis gemäß EU-Verordnung 2024/573:
Die Inbetriebnahme von Split-Klimageräten darf nur von zertifizierten Fachbetrieben durchgeführt werden. Der Käufer erklärt mit dem Kauf, dass er das erworbene Klimagerät ausschließlich von einem entsprechend zertifizierten Kälte-Klima-Fachbetrieb installieren und in Betrieb nehmen lässt.

Dieses Klimagerät enthält fluorierte Kältemittel. Die Installation und Inbetriebnahme darf ausschließlich durch einen zertifizierten Kälte-Klima-Fachbetrieb erfolgen.

Was darf ich selbst machen? Was nur der Fachbetrieb?

✔ Das darfst du selbst:
• Wanddurchbruch bohren und Kernlochbohrung vorbereiten
• Kabelkanal / Leitungsschacht verlegen
• Wandkonsole / Halterung für das Außengerät montieren
• Kondensat-Ablaufschlauch verlegen (ohne Kältemittel-Kontakt)
• Innengerät an der Wandhalterung befestigen (mechanisch)

✘ Nur durch zertifizierten Fachbetrieb:
• Kältemittelleitungen anschließen (Bördeln, Vakuumieren, Befüllen)
• Kältemittelkreislauf in Betrieb nehmen
• Elektrischer Festanschluss (NAV § 13 Abs. 2)
• Dichtigkeitsprüfung durchführen
• Inbetriebnahmeprotokoll erstellen

Rechtsgrundlage: F-Gase-Verordnung (EU) 2024/573, ChemKlimaschutzV, NAV § 13 Abs. 2. Verstöße können mit Bußgeldern bis zu 50.000 € geahndet werden. Siehe auch unsere AGB § 11 — Kältemittel-Klausel.

Fragen? Schreib uns an info@justfyx.com

Beschreibung

Fabrikat: Stulz / S-Klima
Typ: FDX 71 KXE6.2

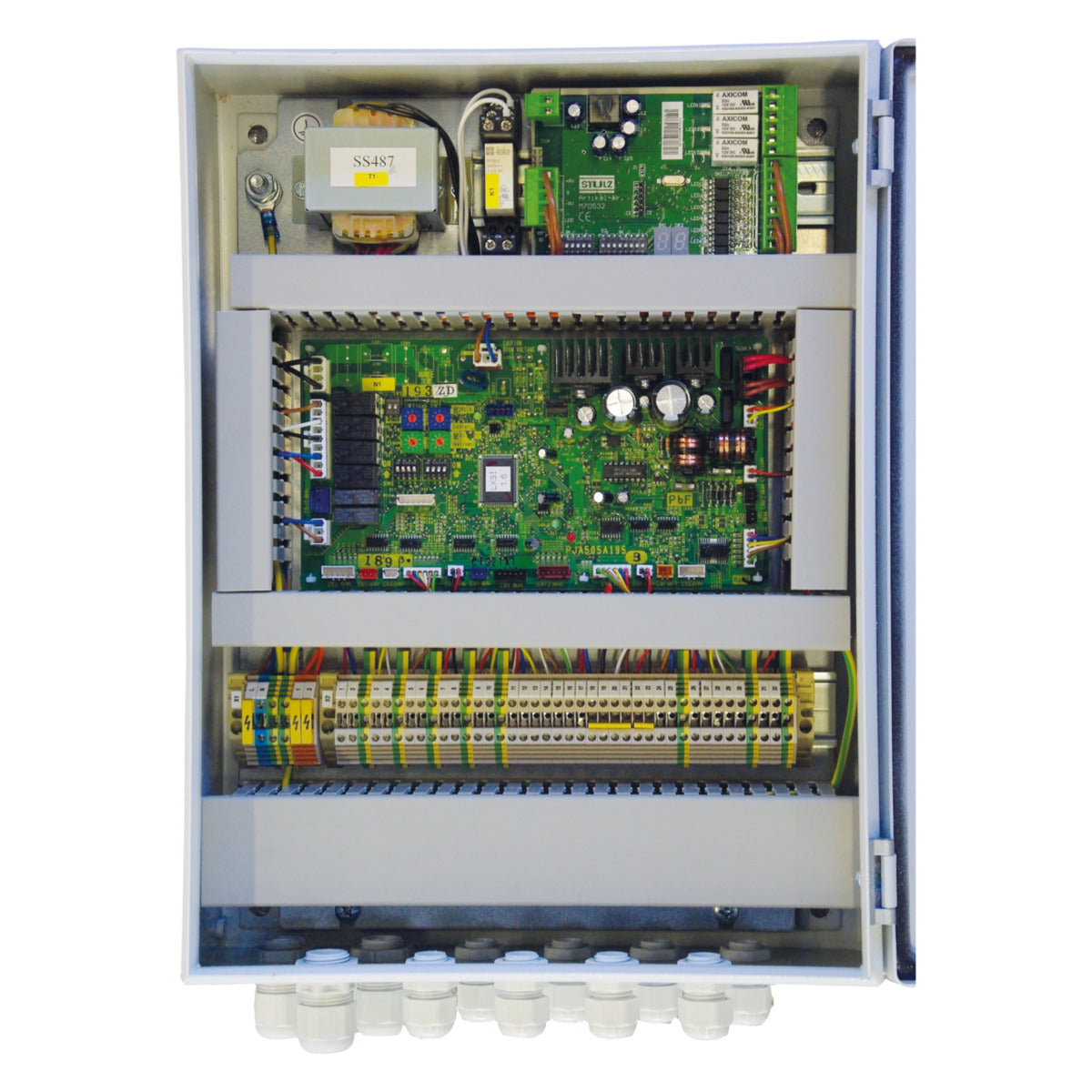

Kurzbeschreibung Innengerät:
Wärmetauscher-Anschlussmodul für den
Anschluss an bauseitige Wärmetauscher
zum Kühlen oder Heizen, verdrahtet,
bestehend aus: elektronischem
Expansionsventil, Temperatursensoren und
Schaltkasten mit Steuerplatine,
Klemmblock, Netzteil, bauseitige
Leistungsanforderung an der Platine
konfigurierbar, bauseitiger
Schwimmerschalter und Kondensatpumpe
ansteuerbar
Kühlleistung: 2,2/2,8/3,6/4,5/5,6/7,1 kW
Heizleistung: 2,5/3,2/4,0/5,0/6,3/8,0 kW
Abmessungen Schaltkasten (HxBxT):
400x300x120 mm
Gewicht Schaltkasten: ca. 8,0 kg
Farbe Schaltkasten: 7035 RAL
Spannungsversorgung: 230/1/50,N,PE
V/Ph/Hz
Spannungseinspeisung: am Schaltkasten
Schutzklasse (mit Verschraubung): 66
(55) IP
Anschluss EEV Eintritt/Austritt
Flüssigkeitsleitung: Ø 6 mm
Flüssigkeitsleitung/Geräteanschluss: Ø
6/6/6/6/6/10 / Ø
1/4"/1/4"/1/4"/1/4"/1/4"/3/8" mm/Zoll
Sauggasleitung/Geräteanschluss: Ø
10/10/12/12/12/16 / Ø
3/8"/3/8"/1/2"/1/2"/1/2"/5/8" mm/Zoll
geeignet für Kältemittel R410A (max.
Betriebsdruck): 45,6 bar
notw. Verdampfervolumen: 0,28 l/kW
Mindestluftmenge: 400 bis 720 m³/h
Eintrittstemp. Luft (Wasser) Kühlen bzw.
Heizen, min./max.: 16/32 bzw. 10/32 °C
Verdampfungstemperatur: ca. 5 bis 7 °C
Verflüssigungsendtemperatur: ca. 40 bis
45 °C
Heißgastemperatur: ca. 70 °C
Kühl-/Heizleistung: nominale Leistung
bei t0 = 5-6 °C, abh. vom Wärmetauscher
Kabel-/Touchfernbedienung: RC-E5/RC-EX3A

Spezifikationen

Fabrikat: Stulz / S-Klima

Typ: FDX 71 KXE6.2

Kurzbeschreibung Innengerät: Wärmetauscher-Anschlussmodul für den Anschluss an bauseitige Wärmetauscher zum Kühlen oder Heizen, verdrahtet, bestehend aus: elektronischem Expansionsventil, Temperatursensoren und Schaltkasten mit Steuerplatine, Klemmblock, Netzteil, bauseitige Leistungsanforderung an der Platine konfigurierbar, bauseitiger Schwimmerschalter und Kondensatpumpe ansteuerbar

Kühlleistung: 2,2/2,8/3,6/4,5/5,6/7,1 kW

Heizleistung: 2,5/3,2/4,0/5,0/6,3/8,0 kW

Abmessungen Schaltkasten (HxBxT): 400x300x120 mm

Gewicht Schaltkasten: ca. 8,0 kg

Farbe Schaltkasten: 7035 RAL

Spannungsversorgung: 230/1/50,N,PE V/Ph/Hz

Spannungseinspeisung: am Schaltkasten

Schutzklasse (mit Verschraubung): 66 (55) IP

Anschluss EEV Eintritt/Austritt Flüssigkeitsleitung: Ø 6 mm

Flüssigkeitsleitung/Geräteanschluss: Ø 6/6/6/6/6/10 / Ø 1/4"/1/4"/1/4"/1/4"/1/4"/3/8" mm/Zoll

Sauggasleitung/Geräteanschluss: Ø 10/10/12/12/12/16 / Ø 3/8"/3/8"/1/2"/1/2"/1/2"/5/8" mm/Zoll

geeignet für Kältemittel R410A (max. Betriebsdruck): 45,6 bar

notw. Verdampfervolumen: 0,28 l/kW

Mindestluftmenge: 400 bis 720 m³/h

Eintrittstemp. Luft (Wasser) Kühlen bzw. Heizen, min./max.: 16/32 bzw. 10/32 °C

Verdampfungstemperatur: ca. 5 bis 7 °C

Verflüssigungsendtemperatur: ca. 40 bis 45 °C

Heißgastemperatur: ca. 70 °C

Kühl-/Heizleistung: nominale Leistung bei t0 = 5-6 °C, abh. vom Wärmetauscher

Kabel-/Touchfernbedienung: RC-E5/RC-EX3A
