Wärmeübertrager-Anschlussmodul FDXL140KX

Name: Wärmeübertrager-Anschlussmodul FDXL140KX
Brand: S-Klima
SKU: FDXL140KX6.2
Price: 4625.53 EUR
Availability: InStock

S-Klima | SKU: FDXL140KX6.2 | EAN: 4255788402102

4.625,53 €

inkl. MwSt. zzgl. Versand

Die Ökodesign-Richtlinie (ErPD)

Die Ökodesign-Richtlinie (Energy-related Products Directive) stellt hohe Anforderungen an Produkte mit Energieverbrauch. Sie zielt darauf ab, den Energieverbrauch und die Umweltauswirkungen von Produkten über ihren gesamten Lebenszyklus zu minimieren.

Saisonale Effizienzwerte

Die Effizienzwerte werden saisonal bewertet (SEER für Kühlen, SCOP für Heizen). Diese berücksichtigen reale Betriebsbedingungen über eine gesamte Saison — nicht nur Spitzenleistungen unter Laborbedingungen.

Gesetzlicher Hinweis gemäß EU-Verordnung 2024/573:
Die Inbetriebnahme von Split-Klimageräten darf nur von zertifizierten Fachbetrieben durchgeführt werden. Der Käufer erklärt mit dem Kauf, dass er das erworbene Klimagerät ausschließlich von einem entsprechend zertifizierten Kälte-Klima-Fachbetrieb installieren und in Betrieb nehmen lässt.

Dieses Klimagerät enthält fluorierte Kältemittel. Die Installation und Inbetriebnahme darf ausschließlich durch einen zertifizierten Kälte-Klima-Fachbetrieb erfolgen.

Was darf ich selbst machen? Was nur der Fachbetrieb?

✔ Das darfst du selbst:
• Wanddurchbruch bohren und Kernlochbohrung vorbereiten
• Kabelkanal / Leitungsschacht verlegen
• Wandkonsole / Halterung für das Außengerät montieren
• Kondensat-Ablaufschlauch verlegen (ohne Kältemittel-Kontakt)
• Innengerät an der Wandhalterung befestigen (mechanisch)

✘ Nur durch zertifizierten Fachbetrieb:
• Kältemittelleitungen anschließen (Bördeln, Vakuumieren, Befüllen)
• Kältemittelkreislauf in Betrieb nehmen
• Elektrischer Festanschluss (NAV § 13 Abs. 2)
• Dichtigkeitsprüfung durchführen
• Inbetriebnahmeprotokoll erstellen

Rechtsgrundlage: F-Gase-Verordnung (EU) 2024/573, ChemKlimaschutzV, NAV § 13 Abs. 2. Verstöße können mit Bußgeldern bis zu 50.000 € geahndet werden. Siehe auch unsere AGB § 11 — Kältemittel-Klausel.

Fragen? Schreib uns an info@justfyx.com

Beschreibung

Fabrikat: Stulz / S-Klima Typ: FDXL 140 KXE6 Kurzbeschreibung Innengerät: Wärmetauscher-Anschlussmodul Large für den Anschluss an bauseitige Wärmetauscher zum Kühlen oder Heizen, verdrahtet, bestehend aus: elektronischem Expansionsventil, Temperatursensoren und Schaltkasten mit Steuerplatine, Klemmblock, Netzteil, bauseitige Leistungsanforderung an der Platine konfigurierbar, bauseitiger Schwimmerschalter und Kondensatpumpe ansteuerbar, besonders großzügig dimensioniert für den Einbau von CompTrol-Komponenten, vorverdrahteter Kabelbaum für den Anschluss von CompTrol-Komponenten, kombinierbar mit FDX Kühlleistung: 9,0/11,2/14,0 kW Heizleistung: 10,0/12,5/16,0 kW Abmessungen Schaltkasten (HxBxT): 530x501x220 mm Gewicht Schaltkasten: ca. 22,0 kg Farbe Schaltkasten: 7035 RAL Spannungsversorgung: 230/1/50,N,PE V/Ph/Hz Spannungseinspeisung: am Schaltkasten Schutzklasse (mit Verschraubung): 66 (55) IP Anschluss EEV Eintritt/Austritt Flüssigkeitsleitung: Ø 8 mm Flüssigkeitsleitung/Geräteanschluss: Ø10/10/10 / Ø 3/8"/3/8"/3/8" mm/Zoll Sauggasleitung/Geräteanschluss: Ø16/16/16 / Ø 5/8"/5/8"/5/8" mm/Zoll geeignet für Kältemittel R410A (max. Betriebsdruck): 45,6 bar notw. Verdampfervolumen: 0,28 l/kW Mindestluftmenge: 800 bis 1.400 m³/h Eintrittstemp. Luft (Wasser) Kühlen bzw. Heizen, min./max.: 16/32 bzw. 10/32 °C Verdampfungstemperatur: ca. 5 bis 7 °C Verflüssigungsendtemperatur: ca. 40 bis 45 °C Heißgastemperatur: ca. 70 °C Kühl-/Heizleistung: nominale Leistung bei t0 = 5-6 °C, abh. vom Wärmetauscher CompTrol Signal DC: Kabelbaum ist im Wärmetauscher-Anschlussmodul vorgerüstet CompTrol Interface III k: Kabelbaum ist im Wärmetauscher-Anschlussmodul vorgerüstet CompTrol Interface 4Web: Kabelbaum ist im Wärmetauscher-Anschlussmodul vorgerüstet Trennverstärker 0-10V-Signal: Kabelbaum ist im Wärmetauscher-Anschlussmodul vorgerüstet Kabel-/Touchfernbedienung: RC-E5/RC-EX3A

Spezifikationen

Fabrikat: Stulz / S-Klima

Typ: FDXL 140 KXE6

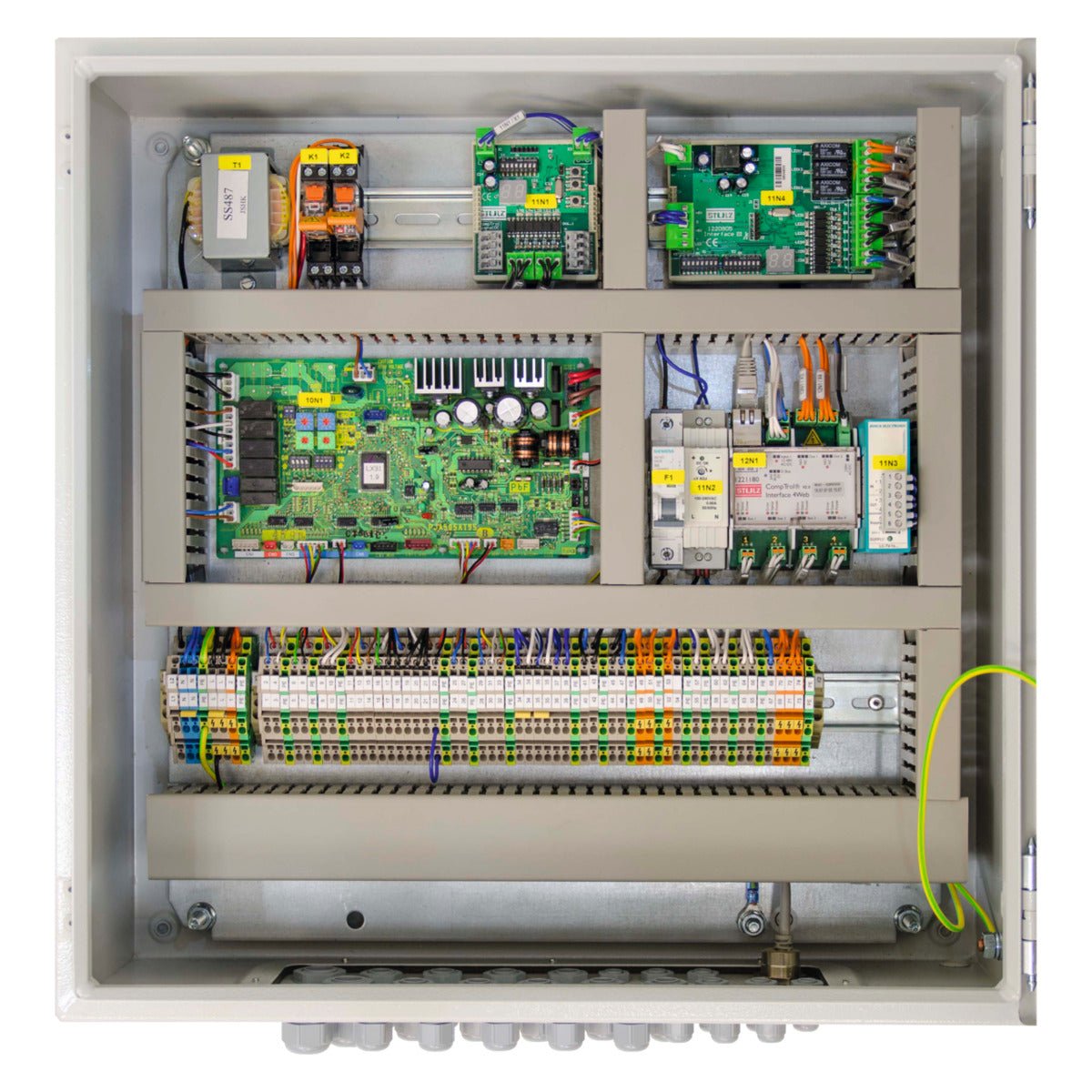

Kurzbeschreibung Innengerät: Wärmetauscher-Anschlussmodul Large für den Anschluss an bauseitige Wärmetauscher zum Kühlen oder Heizen, verdrahtet, bestehend aus: elektronischem Expansionsventil, Temperatursensoren und Schaltkasten mit Steuerplatine, Klemmblock, Netzteil, bauseitige Leistungsanforderung an der Platine konfigurierbar, bauseitiger Schwimmerschalter und Kondensatpumpe ansteuerbar, besonders großzügig dimensioniert für den Einbau von CompTrol-Komponenten, vorverdrahteter Kabelbaum für den Anschluss von CompTrol-Komponenten, kombinierbar mit FDX

Kühlleistung: 9,0/11,2/14,0 kW

Heizleistung: 10,0/12,5/16,0 kW

Abmessungen Schaltkasten (HxBxT): 530x501x220 mm

Gewicht Schaltkasten: ca. 22,0 kg

Farbe Schaltkasten: 7035 RAL

Spannungsversorgung: 230/1/50,N,PE V/Ph/Hz

Spannungseinspeisung: am Schaltkasten

Schutzklasse (mit Verschraubung): 66 (55) IP

Anschluss EEV Eintritt/Austritt Flüssigkeitsleitung: Ø 8 mm

Flüssigkeitsleitung/Geräteanschluss: Ø10/10/10 / Ø 3/8"/3/8"/3/8" mm/Zoll

Sauggasleitung/Geräteanschluss: Ø16/16/16 / Ø 5/8"/5/8"/5/8" mm/Zoll

geeignet für Kältemittel R410A (max. Betriebsdruck): 45,6 bar

notw. Verdampfervolumen: 0,28 l/kW

Mindestluftmenge: 800 bis 1.400 m³/h

Eintrittstemp. Luft (Wasser) Kühlen bzw. Heizen, min./max.: 16/32 bzw. 10/32 °C

Verdampfungstemperatur: ca. 5 bis 7 °C

Verflüssigungsendtemperatur: ca. 40 bis 45 °C

Heißgastemperatur: ca. 70 °C

Kühl-/Heizleistung: nominale Leistung bei t0 = 5-6 °C, abh. vom Wärmetauscher

CompTrol Signal DC: Kabelbaum ist im Wärmetauscher-Anschlussmodul vorgerüstet

CompTrol Interface III k: Kabelbaum ist im Wärmetauscher-Anschlussmodul vorgerüstet

CompTrol Interface 4Web: Kabelbaum ist im Wärmetauscher-Anschlussmodul vorgerüstet

Trennverstärker 0-10V-Signal: Kabelbaum ist im Wärmetauscher-Anschlussmodul vorgerüstet

Kabel-/Touchfernbedienung: RC-E5/RC-EX3A
