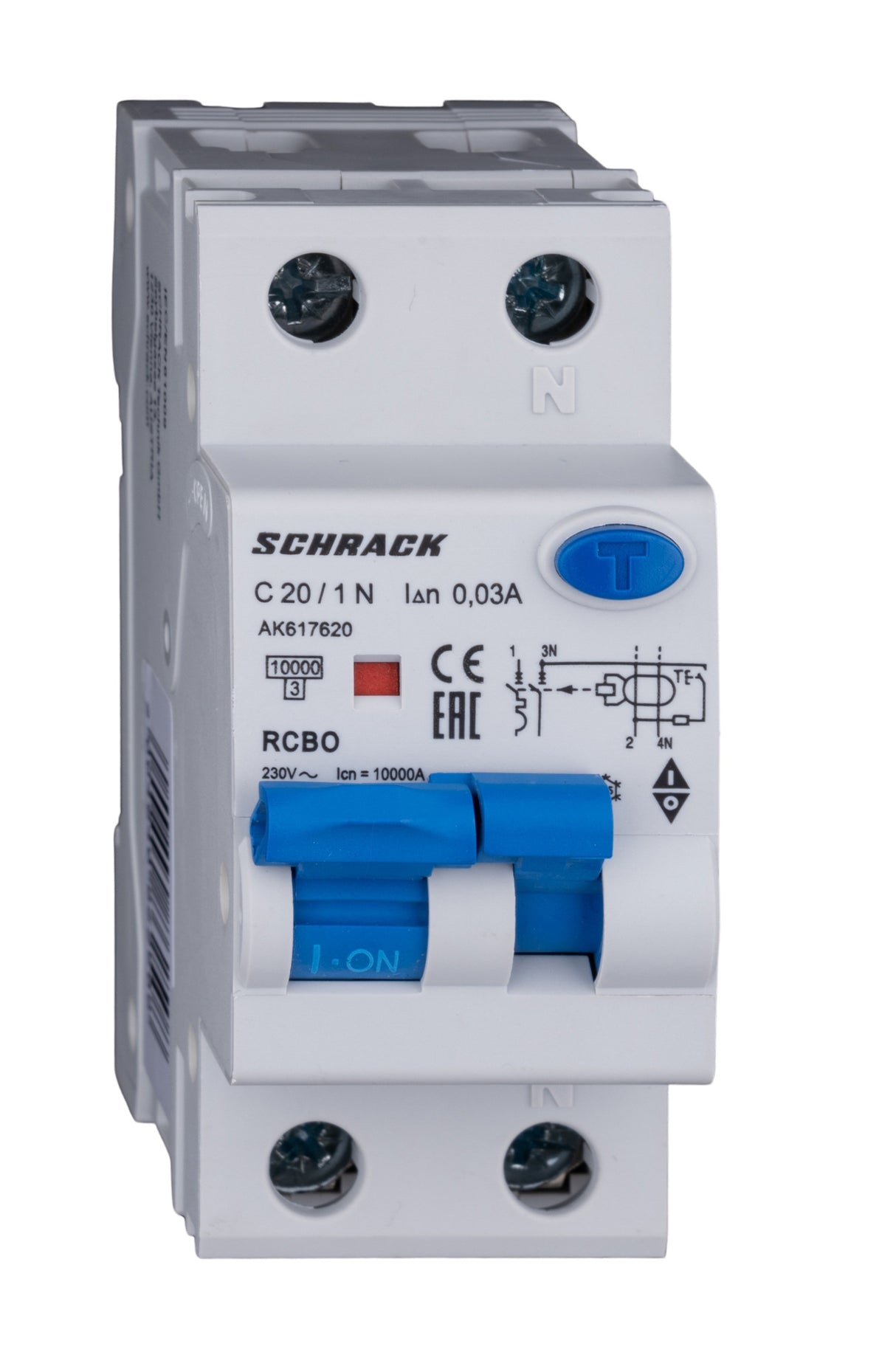

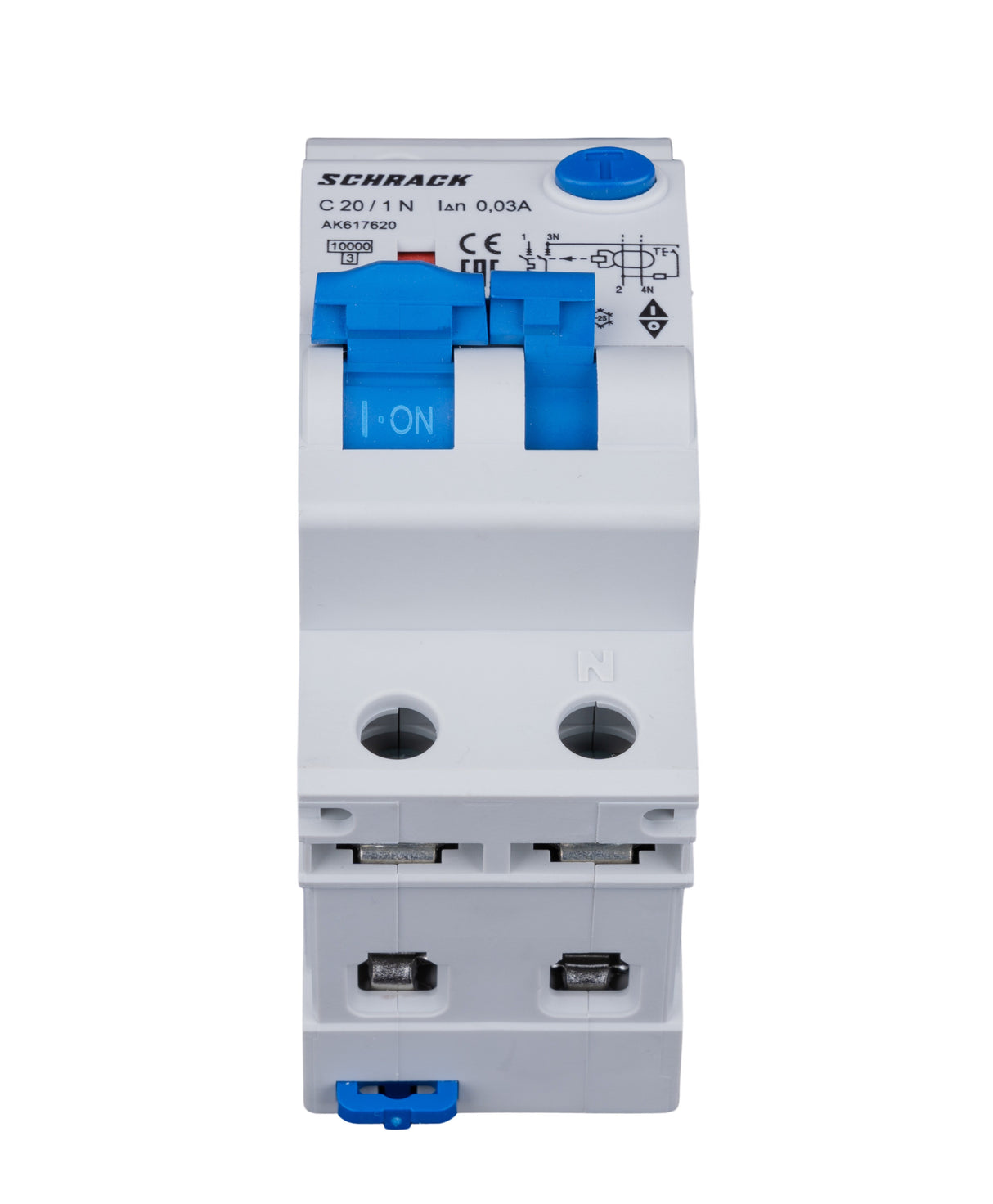

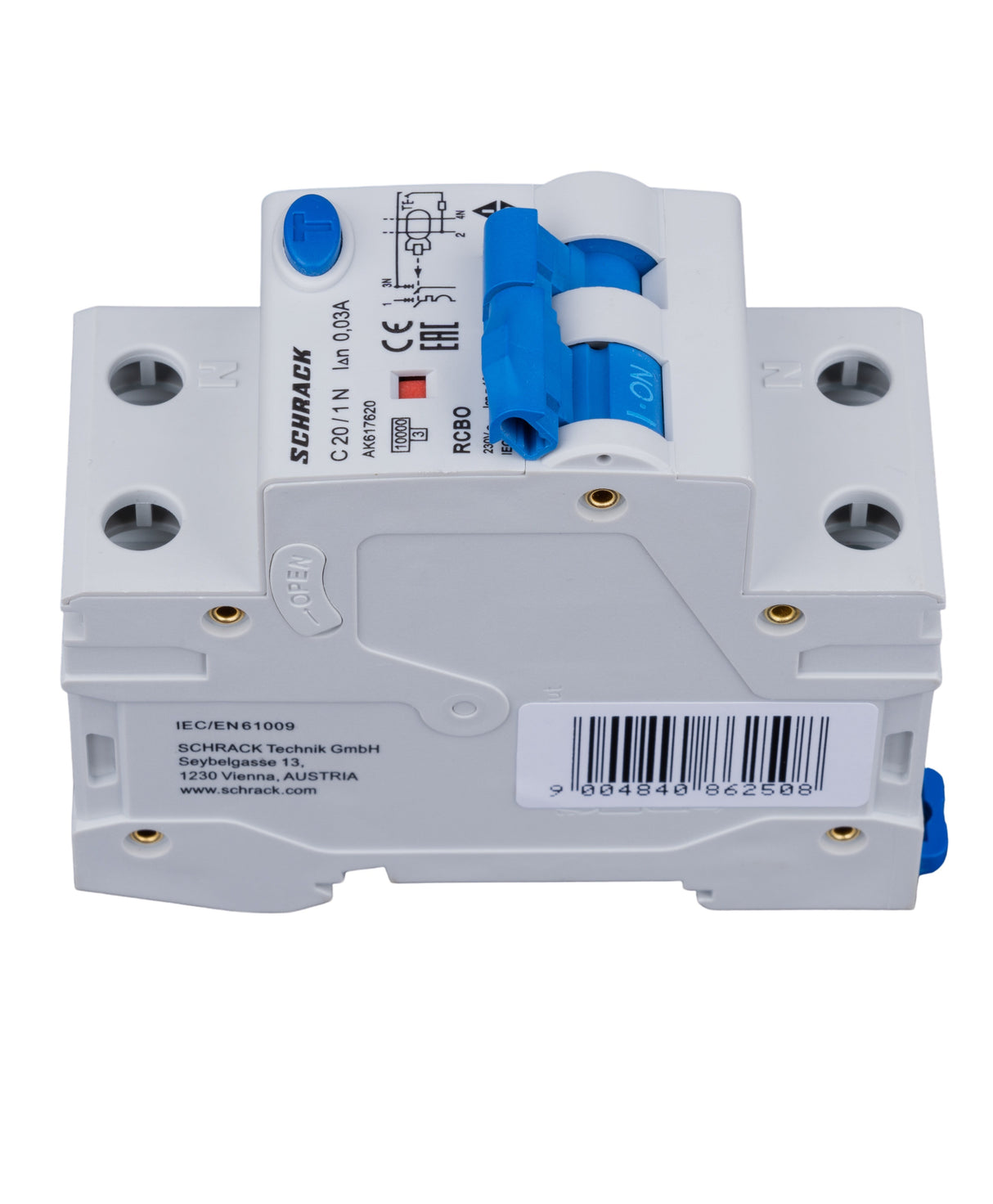

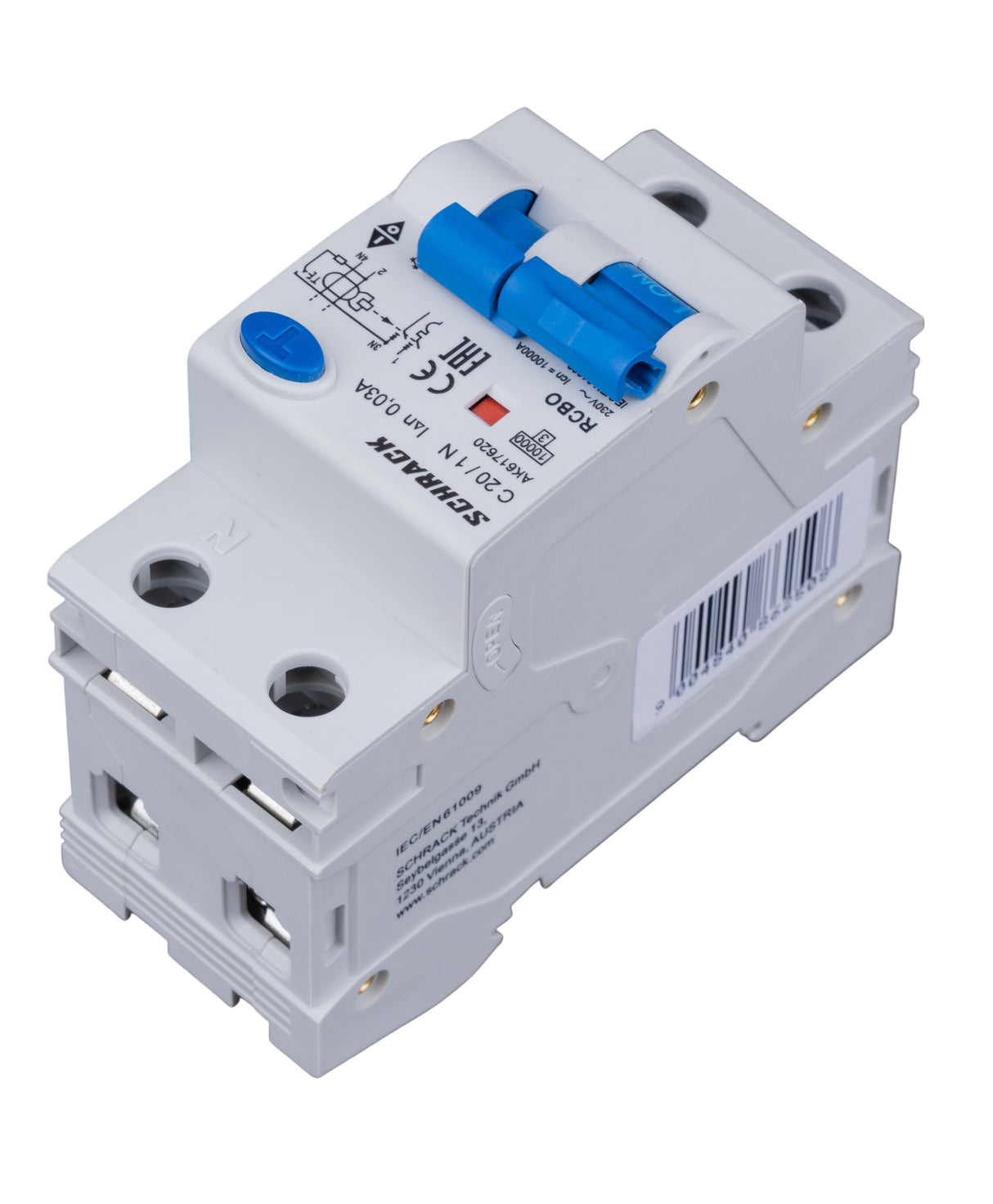

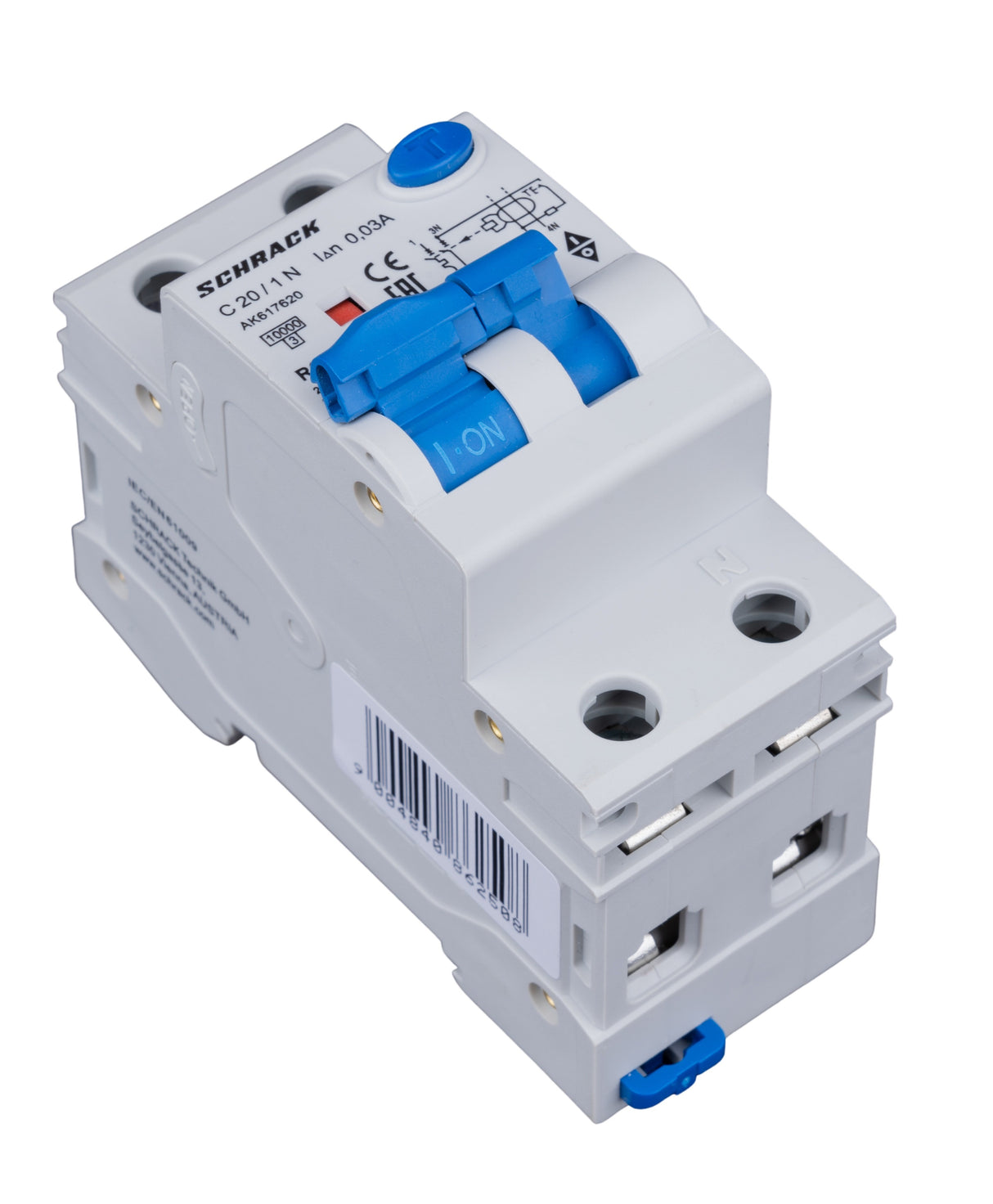

FI/LS-Schalter 1+N, AMPARO, 10kA, C 20A, 30mA, Typ A

FI/LS-Schalter 1+N, AMPARO, 10kA, C 20A, 30mA, Typ A

• Optionales Zubehör: AM900099--;BS990112-A
• Basisbezeichnung: LS-FI-Schalter
• Kennlinie: C
• Verlustleistung: 5,45
• Norm: EN 61009-1;IEC 61009-1
• Nichtauslösefehlerstrom: ≤0,5 IΔn
• Schutzart: IP20
• Montage: Auf DIN-Schiene nach EN 60715 (35mm) mittels Schnellbefestigung
• Max. zulässige Vorsicherung gegen Kurzschluss: 63
• Pole: 1+N
• Hersteller: Schrack
• Max. Drehmoment: 2
• Anschluss: beidseitig
• Bemessungsschaltvermögen Im: 500
• Lebensdauer, elektrisch: 2000 Arbeitszyklen
• Nennstrom: 20
• Type: unverzögert
• Min. Umgebungstemperatur: -25
• Type: A (pulsstromsensitiv)
• Einspeisung: beidseitig
• Produktnorm: EN 61009-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2016;EN 61009-2-1:1994 + A11:1998;IEC 61009-1;IEC 61009-2-1
• PREG: 1380
• Nennspannung: 230/400 V AC
• Isolationsspannung: 500 V
• Verschmutzungsgrad: 2
• Max. Umgebungstemperatur: 60
• Nettogewicht (kg/m): 0,21
• Impulsspannungsfestigkeit: 6kV
• Leiter: Kupfer
• Dieelektrische Testspannung bei ind. Frequenz: 2000
• Kurzschlussfestigkeit: 10 kA
• Klemmquerschnitt: 1-25
• BEST. NR.: AK617620
• CAD-Symbol: F
• Klemmenart: Liftklemme Kabel / Stiftverschienung;Doppelfunktionsklemme / Stift- und Gabelverschienung
• Klemmengröße für Gabelverschienung: 10 mm²
• LxBxH mm: 77x36x85
• CAD electrical description: C/20A/1+N/30mA/A
• HLief-Artikel Nummer: AK617620--
• Verpackungseinheit: 1
• Kontakteinstellungsanzeige: Ja
• Selektivitätsklasse: 3
• Lebensdauer, mechanisch: 2000 Arbeitszyklen
• VE: 90
• Nennfehlerstrom IΔn: 30
• Umgebungstemperatur Offen: -25°C bis +70
• Schaltvermögen: 10
• Referenztemperatur: 30
• Nennfrequenz: 50/ 60
• Drehmoment: 2 Nm
• Auslösezeiten unverzögert: IΔn: ≤300ms;2 x IΔn: ≤150ms;≥5 x IΔn: ≤40ms
• Serie: AMPARO
• Querschnitt eindrähtig: 1-25

LS/FI 1+N 10kA C20-003/A NR

Schrack-Info

• Doppelliftklemmen an der unteren Seite
• Hinterklemmschutz für sicheren Anschluss
• Klemmenquerschnitt: 1 - 25mm²
• Schaltstellungsanzeige

LSFI C 20A 30mA Typ A

Siemens, ABB, Schneider, Hager, G NB1L(2H) 1P+N C20 30mA A 10kA(R)SCH

Neutralleiter rechts, Type A (pulsstromsensitiv), Type unverzögert, Produktnorm EN 61009-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2016,EN 61009-2-1:1994 + A11:1998,IEC 61009-1,IEC 61009-2-1

Datenblätter

• Datenblatt: FI/LS-Schalter 1+N, AMPARO, 10kA, C 20A, 30mA, Typ A
