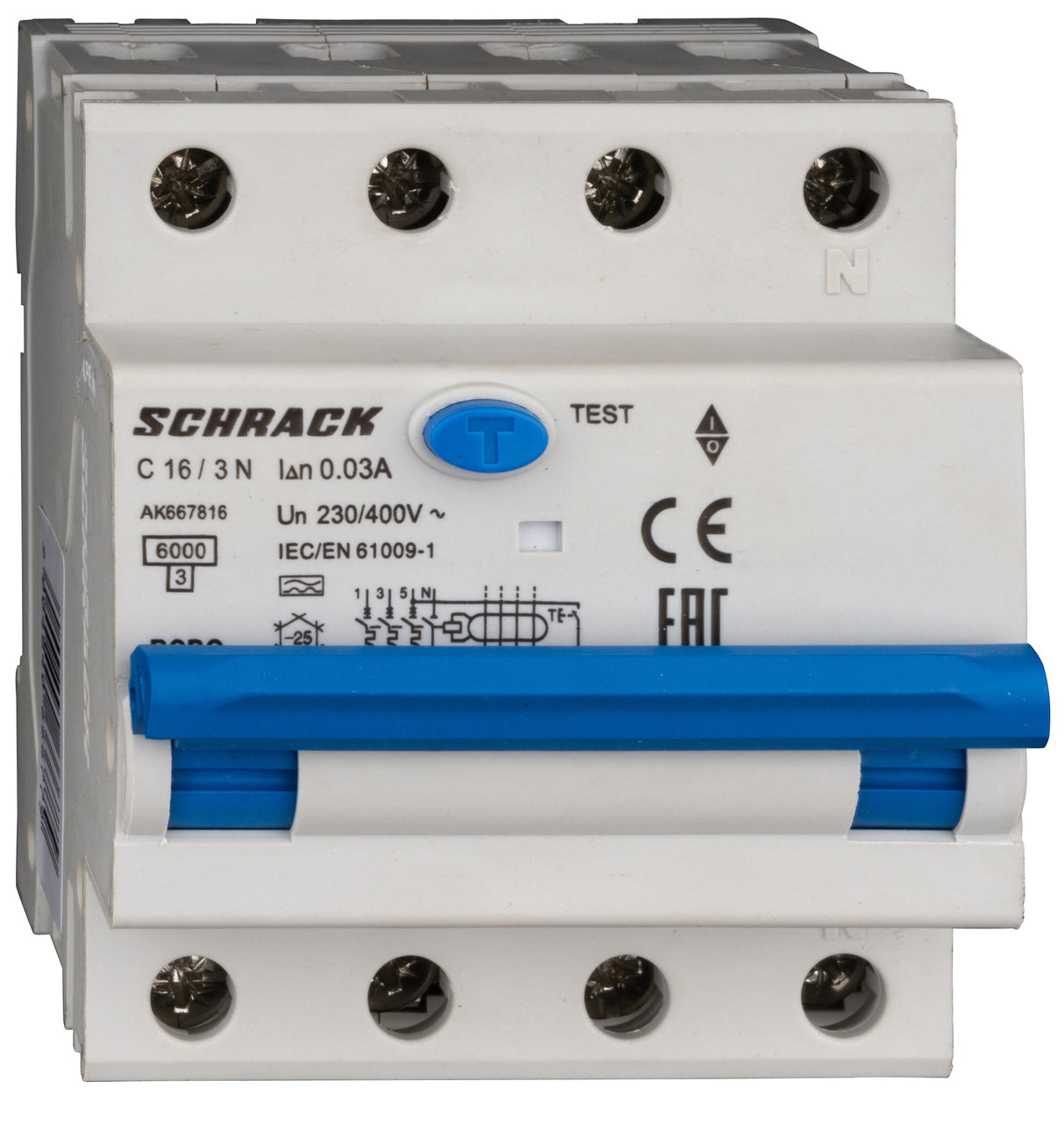

FI/LS-Schalter 3+N, AMPARO, 6kA, C 16A, 30mA, Typ A

FI/LS-Schalter 3+N, AMPARO, 6kA, C 16A, 30mA, Typ A

• Basisbezeichnung: LS-FI-Schalter
• Kennlinie: C
• Norm: EN 61009-1;IEC 61009-1
• Schutzart: IP20
• Montage: Auf DIN-Schiene nach EN 60715 (35mm) mittels Schnellbefestigung
• Umgebungstemperatur Offen: -25°C bis +60
• Klemmenart: Doppelfunktionsklemme / Stift- und Gabelverschienung
• Optionales Zubehör: AM900099--
• Max. zulässige Vorsicherung gegen Kurzschluss: 63
• Hersteller: Schrack
• Max. Drehmoment: 2
• Anschluss: beidseitig
• CAD electrical description: ${kennlinie}/${nennstrom}/${pole}/${nennfehlerstrom}/A
• Lebensdauer, elektrisch: 2000 Arbeitszyklen
• Type: unverzögert
• HLief-Artikel Nummer: AK667816-- Schrack
• Min. Umgebungstemperatur: -25
• Type: A (pulsstromsensitiv)
• Einspeisung: beidseitig
• Produktnorm: EN 61009-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2016;EN 61009-2-1:1994 + A11:1998;IEC 61009-1;IEC 61009-2-1
• Vorteilscode NL: 6779-0030-92
• PREG: 1380
• Nennspannung: 230/400 V AC
• Isolationsspannung: 500 V
• Verschmutzungsgrad: 2
• Auslösezeiten unverzögert: ≤0,1s
• Max. Umgebungstemperatur: 60
• Leiter: Kupfer
• BEST. NR.: AK667816
• Bemessungsschaltvermögen Im: 3000
• Dieelektrische Testspannung bei ind. Frequenz: 2000
• Kurzschlussfestigkeit: 6 kA
• Klemmquerschnitt: 1-25
• Lebensdauer, mechanisch: 10000 Arbeitszyklen
• Impulsspannungsfestigkeit: 4kV
• Pole: 3+N
• CAD-Symbol: F
• Klemmengröße für Gabelverschienung: 10 mm²
• VE: 45
• Verpackungseinheit: 1
• BxHxT mm: 71x85x77
• Verlustleistung: 6,84
• Kontakteinstellungsanzeige: Ja
• Selektivitätsklasse: 3
• Vorteilscode DE Gewerbe: 6779-0043-58
• Nennstrom: 16
• HxBxT mm: 85x71x77
• Nennfehlerstrom IΔn: 30
• Vorteilscode CH: 6779-0064-73
• Schaltvermögen: 6
• Referenztemperatur: 30
• Nennfrequenz: 50/ 60
• Drehmoment: 2 Nm
• Nettogewicht (kg/m): 0,42
• Serie: AMPARO
• Querschnitt eindrähtig: 1-25

LS/FI 3+N 6kA C16-003/A NR

Schrack-Info

• Doppelliftklemmen an der unteren Seite
• Hinterklemmschutz für sicheren Anschluss
• Klemmenquerschnitt: 1 - 25mm²
• Schaltstellungsanzeige

LSFI C 16A 30mA Typ A

Siemens, ABB, Schneider, Hager, RCBO C 16A 30mA Typ A; G NB310L/3N 3P+N C16 30mA A 6kA(R)SCH

Neutralleiter rechts, Type A (pulsstromsensitiv), Type unverzögert, Produktnorm EN 61009-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2016,EN 61009-2-1:1994 + A11:1998,IEC 61009-1,IEC 61009-2-1
