FI/LS-Schutzschalter C16 DSX301C 1p+N 0,03A A 6kA

FI/LS-Schutzschalter C16 DSX301C 1p+N 0,03A A 6kA

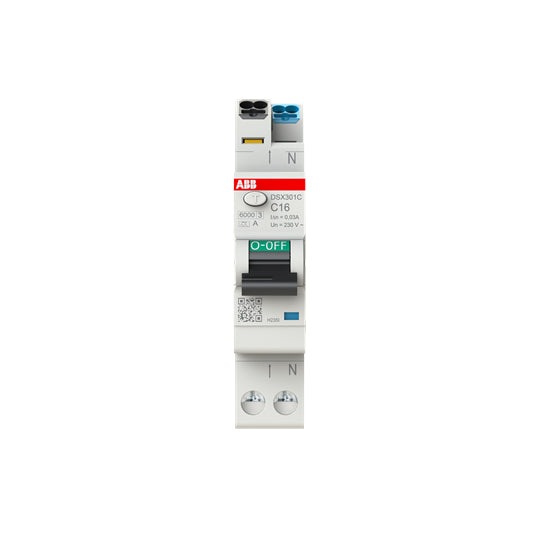

ABB FI/LS-Schutzschalter C16 1p+N 0,03A – DSX301C C16 A30 A 6kA 1TE 1p 240V

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezünde-ten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts- und Gewerbeanwendungen. Das kompakte Design der DSX301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA, 100 mA oder 300 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik. Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Für bessere Sichtverhältnisse beim Einspeisen liegt die Anschlussöffnung der Schraubklemme oberhalb von der Flexklemme für die Phasenschiene. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DSX301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.

Produktdaten

• Hersteller: Abb
• Artikelnummer: 3307829
• Hersteller-Art.-Nr.: DSX301C C16 A30
• EAN: 8012542426554
• Mengeneinheit: Stück
• VPE: 1
