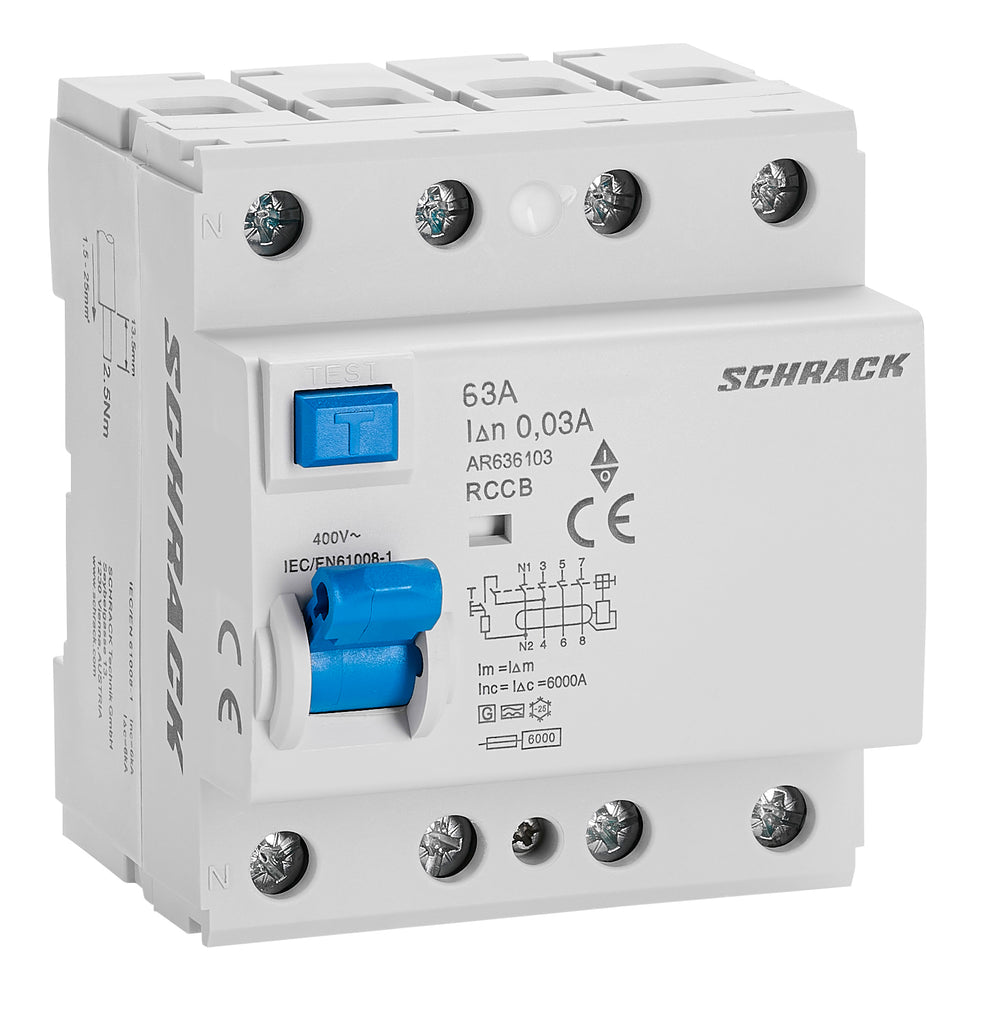

FI-Schalter AMPARO 63A, 4-polig, 30mA, Bauart G, Typ A

FI-Schalter AMPARO 63A, 4-polig, 30mA, Bauart G, Typ A

• Basisbezeichnung: FI-Schalter
• Drehmoment: 2,5 Nm
• Vorteilscode NL: 4333-0179-04
• Nennstrom: 63
• Max. zul. Vorsicherung gegen thermische Überlast: 63A: 40A gG
• Auslösezeiten G: IΔn: ≥10ms und ≤300ms;2 x IΔn: ≥10ms und ≤150ms;≥5 x IΔn: ≥10ms und ≤150ms
• Schutzart: IP20
• Anzeige: rot bei ausgelöst
• Pole: N+3
• Montage: Auf DIN-Schiene nach EN 60715 (35mm) mittels Schnellbefestigung
• BxHxT mm: 50x84x72
• Max. zulässige Vorsicherung gegen Kurzschluss: 63
• Bemessungsschaltvermögen Im: 630
• Hersteller: Schrack
• Lebensdauer, elektrisch: 2000 Arbeitszyklen
• Nichtauslösefehlerstrom: ≤0,5 IΔn
• HxBxT mm: 84x50x72
• Min. Umgebungstemperatur: -25
• Type: A (pulsstromsensitiv)
• HLief-Artikel Nummer: nicht bestellen AR036103-- 200545
• Max. Drehmoment: 2,50
• Nennspannung: 230/400V AC 4-polig
• Klemmenart: Liftklemme Kabel / Stiftverschienung
• Vorteilscode CH: 4333-0071-58
• PREG: 1380
• Nettogewicht (kg/m): 0,37
• Isolationsspannung: 500 V
• Verschmutzungsgrad: 2
• Max. Umgebungstemperatur: 60
• Impulsspannungsfestigkeit: 6kV
• Produktnorm: EN 61008-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2017;EN 61008-2-1:1994 + A11:1998
• Norm: EN 61008-1;IEC 61008-1
• Leiter: Kupfer
• Optionales Zubehör: BSA90170--; BS990150--;BS990151--;BS990152--;BS990153--
• Dieelektrische Testspannung bei ind. Frequenz: 2500
• Klemmquerschnitt: 1,5 - 25
• Kurzschlussfestigkeit: 6 kA
• BEST. NR.: AR636103
• CAD-Symbol: Q
• CAD electrical description: 63A/4P/30mA/G/A
• VE: 45
• Verpackungseinheit: 1
• Type: K (kurzzeitverzögert 10ms), 3kA Stoßstromfest
• Stromstärke: 63
• Lebensdauer, mechanisch: 2000 Arbeitszyklen
• Notwendiges Zubehör: KB002610--;KB002610-B;KB002606--;KB002606-B;BS990178--;BS990179--
• Nennfehlerstrom IΔn: 30
• Schaltvermögen: 6
• Umgebungstemperatur Offen: -25°C bis +55
• CAD-external terminals: 1
• Verlustleistung: 22,50
• Nennfrequenz: 50/ 60
• Querschnitt eindrähtig: 1,5 - 25
• Auslösestrom: 30
• Serie: AMPARO

FI 63-4-003/G/A

Schrack-Info

• Ausgelöster Zustand Anzeige (rot)
• Klemmenquerschnitt: 1,5 - 2,5 mm²
• Neutralleiter links
• Hinterklemmenschutz
• Erfüllt die Anforderungen des verzögerten FI wie in der OVE E 8101 - 531.3 gefordert (z.B. Bauart G)

FI-Schalter 63A 4-polig 30mA G/A

Siemens, ABB, Schneider, Hager, FI-Schalter 63A 4-polig 30mA G/A; NL1 6kA 4P 40A 30mA A-G SCH

Neutralleiter links, 6kA, Type A (pulsstromsensitiv), Bauart G (Gewitterfest, kurzzeitverzögert), Computerfest, 3kA Stoßstromfest, Produktnorm EN 61008, Einfachklemme

Datenblätter

• Datenblatt: FI-Schalter AMPARO 63A, 4-polig, 30mA, Bauart G, Typ A
