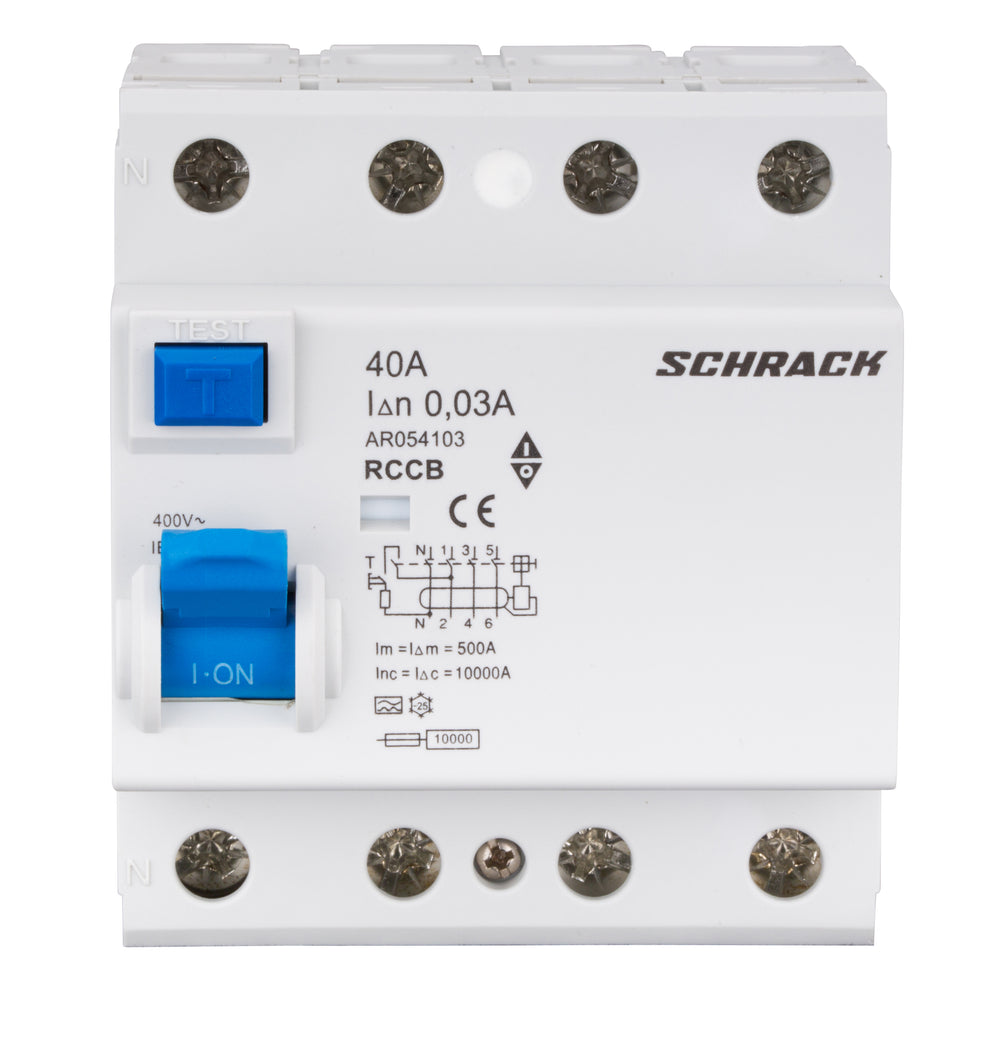

FI-Schutzschalter AMPARO 10kA, 40A, 4-polig, 30mA, Typ A

FI-Schutzschalter AMPARO 10kA, 40A, 4-polig, 30mA, Typ A

• Basisbezeichnung: FI-Schalter
• Max. zul. Vorsicherung gegen thermische Überlast: 40A: 25A gG
• Drehmoment: 2,5 Nm
• Schutzart: IP20
• Pole: N+3
• Montage: Auf DIN-Schiene nach EN 60715 (35mm) mittels Schnellbefestigung
• Max. zulässige Vorsicherung gegen Kurzschluss: 63
• Hersteller: Schrack
• Bemessungsschaltvermögen Im: 500
• Vorteilscode DE Industrie: 3305-00019-68
• Lebensdauer, elektrisch: 2000 Arbeitszyklen
• BEST. NR.: AR054103
• Stromstärke: 40
• Type: unverzögert
• Produktnorm: EN 61008-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2017;EN 61008-2-1:1994 + A11:1998;IEC 61008-1;IEC 61008-2-1;AS/NZS 61008.1
• Min. Umgebungstemperatur: -25
• Type: A (pulsstromsensitiv)
• CAD electrical description: 40A/4P/30mA/A
• Optionales Zubehör: BSB90125-A;BSB90113-A
• Vorteilscode NL: 3305-0019-30
• Nennspannung: 230/400V AC 4-polig
• Klemmenart: Doppel-Maulliftklemme mit Hinterklemmschutz
• Max. Drehmoment: 2,5
• LxBxH mm: 50x72x84
• HLief-Artikel Nummer: AR054103-- Schrack
• PREG: 1380
• Nettogewicht (kg/m): 0,37
• Isolationsspannung: 500 V
• Verschmutzungsgrad: 2
• Max. Umgebungstemperatur: 60
• Impulsspannungsfestigkeit: 6kV
• Norm: EN 61008-1;IEC 61008-1
• Leiter: Kupfer
• Dieelektrische Testspannung bei ind. Frequenz: 2500
• Klemmquerschnitt: 1,5 - 25
• Kurzschlussfestigkeit: 10 kA
• Zertifikate: VDE für Typ A in 2 poliger Ausführung
• Vorteilscode DE Gewerbe: 3305-0017-59
• CAD-Symbol: Q
• Verlustleistung: 17,00
• Nichtauslösefehlerstrom: 30
• VE: 45
• Verpackungseinheit: 1
• Lebensdauer, mechanisch: 2000 Arbeitszyklen
• Vorteilscode CH: 3305-0040-38
• Nennfehlerstrom IΔn: 30
• Nennstrom: 40
• Schaltvermögen: 10
• CAD-external terminals: 1
• Nennfrequenz: 50/ 60
• Querschnitt eindrähtig: 1,5 - 25
• Auslösezeiten unverzögert: IΔn: ≤300ms;2 x IΔn: ≤150ms;≥5 x IΔn: ≤40ms
• Serie: AMPARO
• Auslösestrom: 30

FI 40-4-003/A

Schrack-Info

• Ausgelöster Zustand Anzeige (rot)
• Doppelfunktionsklemmen an beiden Seiten
• Klemmenquerschnitt: 1,5 - 35mm²
• Typ A unverzögert: VDE zertifziert
• Neutralleiter links

FI-Schalter 40A 4-polig 30mA type A

Siemens, ABB, Schneider, Hager, FI-Schalter 40A 4-polig 30mA type A; NL1 10kA 4P 40A 30mA A DOUBLE BUSBAR SCH

Neutralleiter links, Serie AMPARO, Type A (pulsstromsensitiv), Type unverzögert, Produktnorm EN 61008-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2017,EN 61008-2-1:1994 + A11:1998,IEC 61008-1,IEC 61008-2-1,AS/NZS 61008.1

Datenblätter

• Datenblatt: FI-Schutzschalter AMPARO 10kA, 40A, 4-polig, 30mA, Typ A
