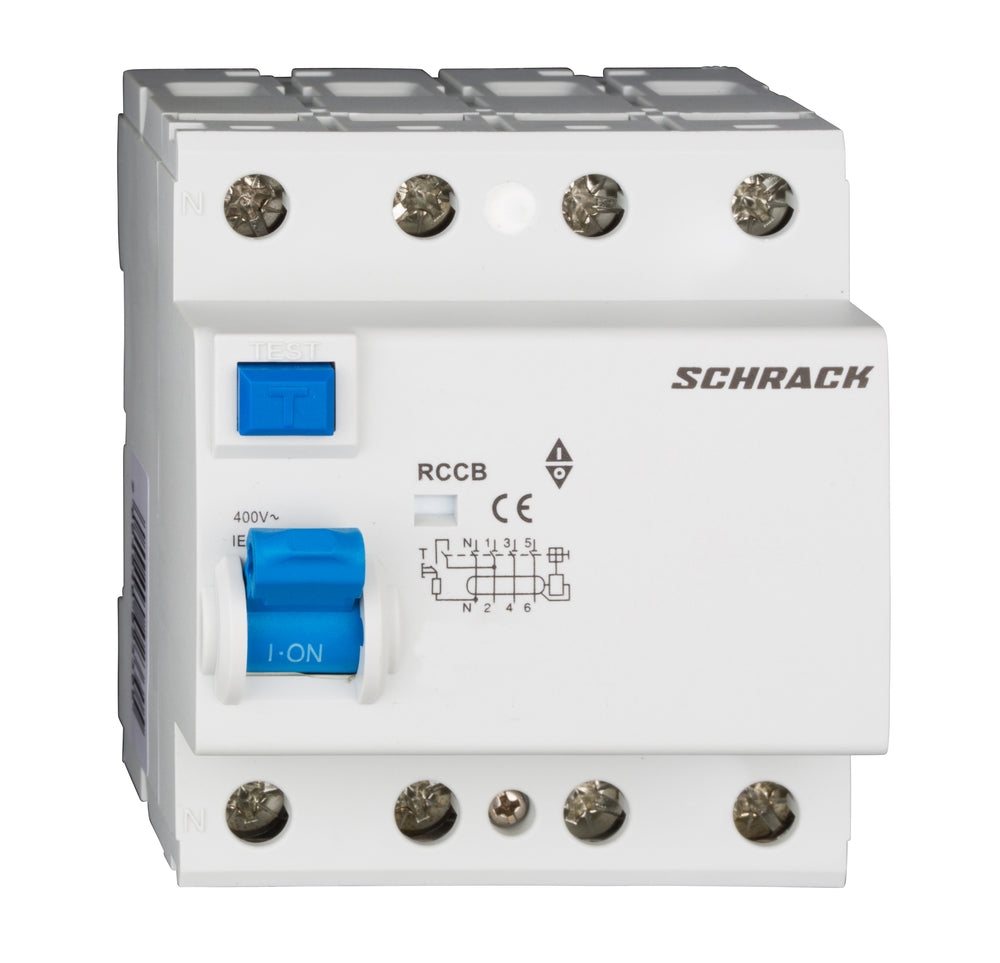

FI-Schutzschalter Serie AR, 10kA, 40A, 4-polig, 30mA Typ F

FI-Schutzschalter Serie AR, 10kA, 40A, 4-polig, 30mA Typ F

• Basisbezeichnung: FI-Schalter
• Optionales Zubehör: AM900003--
• Max. zul. Vorsicherung gegen thermische Überlast: 40A: 25A gG
• Drehmoment: 2,5 Nm
• Schutzart: IP20
• Anzeige: rot bei ausgelöst
• Pole: N+3
• Umgebungstemperatur Offen: -25°C bis +40°C
• Montage: Auf DIN-Schiene nach EN 60715 (35mm) mittels Schnellbefestigung
• Type: F (mischfrequenzsensitiv)
• Max. zulässige Vorsicherung gegen Kurzschluss: 63
• Hersteller: Schrack
• CAD electrical description: 40A/4/30mA
• Bemessungsschaltvermögen Im: 500
• Lebensdauer, elektrisch: 2000 Arbeitszyklen
• Stromstärke: 40
• Type: unverzögert
• Nichtauslösefehlerstrom: ≤0,5 IΔn
• Min. Umgebungstemperatur: -25
• Max. Drehmoment: 2,50
• Nennspannung: 230/400V AC 4-polig
• Klemmenart: Doppel-Maulliftklemme mit Hinterklemmschutz
• BEST. NR.: AR044103
• LxBxH mm: 50x72x84
• PREG: 1380
• HLief-Artikel Nummer: AR044103--
• Nettogewicht (kg/m): 0,37
• Isolationsspannung: 500 V
• Verschmutzungsgrad: 2
• Max. Umgebungstemperatur: 60
• Vorteilscode NL: 6369-0032-61
• Leiter: Kupfer
• Querschnitt eindrähtig: 2,5 - 35
• Dieelektrische Testspannung bei ind. Frequenz: 2500
• Kurzschlussfestigkeit: 10 kA
• Lebensdauer, mechanisch: 10000 Arbeitszyklen
• Impulsspannungsfestigkeit: 4kV
• Vorteilscode DE Gewerbe: 6369-0102-36
• Zertifikate: VDE für Typ A in 2 poliger Ausführung
• CAD-Symbol: Q
• Verlustleistung: 17,00
• VE: 45
• Verpackungseinheit: 1
• Nennfehlerstrom IΔn: 30
• Nennstrom: 40
• Produktnorm: EN 61008-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2017;EN 61008-2-1:1994 + A11:1998;EN 62423:2012
• Schaltvermögen: 10
• Norm: EN 61008-1;IEC 61008-1;EN 62423;IEC 62423
• Nennfrequenz: 50/ 60
• Auslösezeiten unverzögert: IΔn: ≤300ms;2 x IΔn: ≤150ms;≥5 x IΔn: ≤40ms
• Klemmquerschnitt: 2,5 - 35
• Auslösestrom: 30

FI-F 40-4-003

Schrack-Info

• Ausgelöster Zustand Anzeige (rot)
• Doppelfunktionsklemmen an beiden Seiten
• Klemmenquerschnitt: 1,5 - 35mm²
• Typ A unverzögert: VDE zertifziert
• Neutralleiter links

Siemens, ABB, Schneider, Hager,

Neutralleiter links, , Type F (mischfrequenzsensitiv), Type unverzögert, Produktnorm EN 61008-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2017,EN 61008-2-1:1994 + A11:1998,EN 62423:2012

Datenblätter

• Datenblatt: FI-Schutzschalter Serie AR, 10kA, 40A, 4-polig, 30mA Typ F

Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung. Weitere Informationen zum Installationshinweis gemäß § 13 NAV.
