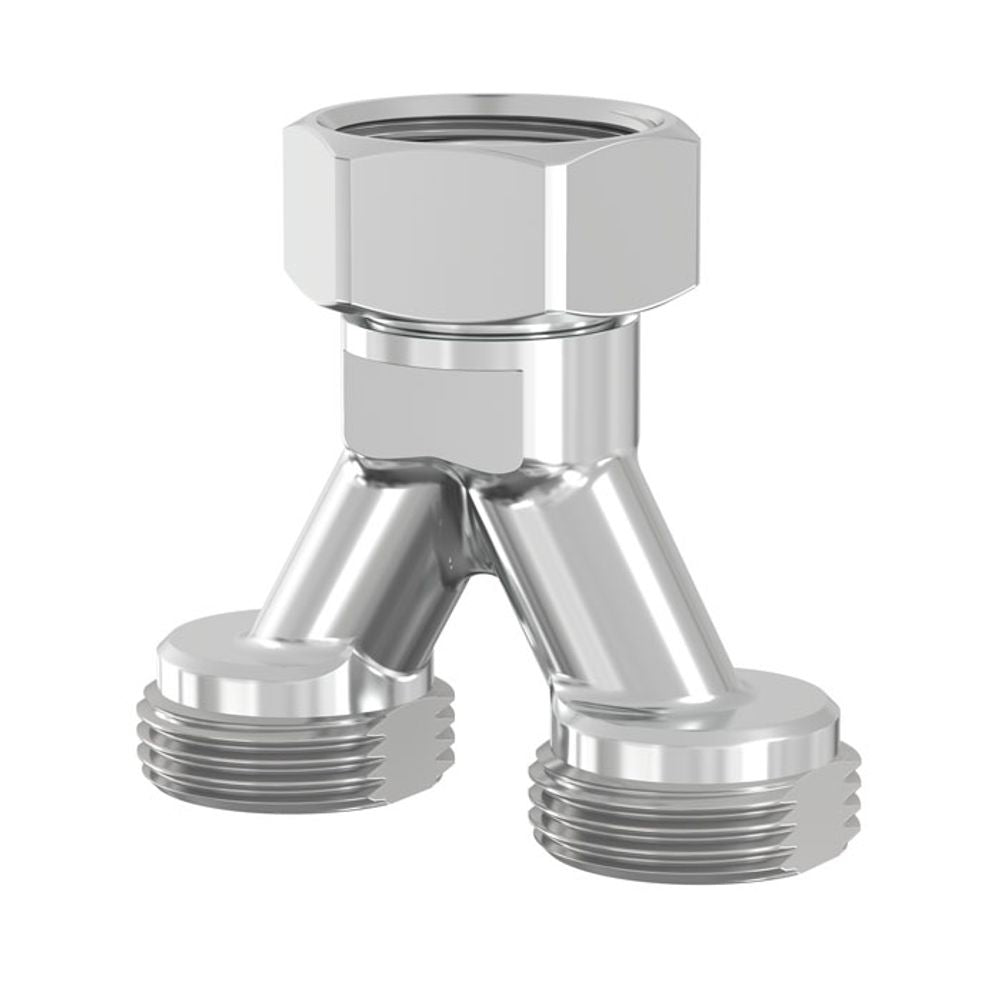

Flamco Anschlussverteiler Y-Form MS vern. G3/4a Eurok. x G3/4i EK, Achsab. 38,5mm, F10506

Flamco Anschlussverteiler Y-Form MS vern. G3/4a Eurok. x G3/4i EK, Achsab. 38,5mm, F10506

Beschreibung Anschlussverteiler zur Vergrößerung der Heizfläche der System-Regelbox KOMFORT, mit Überwurfmutter SW 30 und Konus-Dichtung, elastisch dichtend, Achsabstand bei Verteilerseite 38,5 mm, SW 17 Schlüsselfläche als Montagehilfe.

• Model: Anschlussverteiler Y-Form
• Anschluss C (EK): G 3 ⁄ 4 " M
• Anschluss D: G 3 ⁄ 4 " F
• Abmessungen [mm] A: 61,5
• Abmessungen [mm] B: 57
• Abmessungen [mm] E: 38,5
• Abmessungen [mm] F (Ø): 18,1
• Abmessungen [mm] G: 10
• Abmessungen [mm] H (SW): 23
• Abmessungen [mm] I (SW): 30
• Model: Anschlussverteiler Y-Form
• Anschluss C (EK): G 3 ⁄ 4 " M
• Anschluss D: G 3 ⁄ 4 " F
• Abmessungen [mm] A: 61,5
• Abmessungen [mm] B: 57
• Abmessungen [mm] E: 38,5
• Abmessungen [mm] F (Ø): 18,1
• Abmessungen [mm] G: 10
• Abmessungen [mm] H (SW): 23
• Abmessungen [mm] I (SW): 30

• Bauteile aus Messing vernickelt
• Dichtmaterialien: EPDM
• Max. Betriebstemperatur: 110 °C Dauertemperatur, 130 °C kurzzeitig (die max. zulässige VL-Temp. der Flächenheizung ist zu beachten)
• Max. Betriebsdruck: 10 bar
• Betriebsmedium: Heizungswasser nach VDI 2035
• Nennweite: DN 20
• Nominaldruckbereich: PN 16

• Bauteile aus Messing vernickelt
• Dichtmaterialien: EPDM
• Max. Betriebstemperatur: 110 °C Dauertemperatur, 130 °C kurzzeitig (die max. zulässige VL-Temp. der Flächenheizung ist zu beachten)
• Max. Betriebsdruck: 10 bar
• Betriebsmedium: Heizungswasser nach VDI 2035
• Nennweite: DN 20
• Nominaldruckbereich: PN 16
