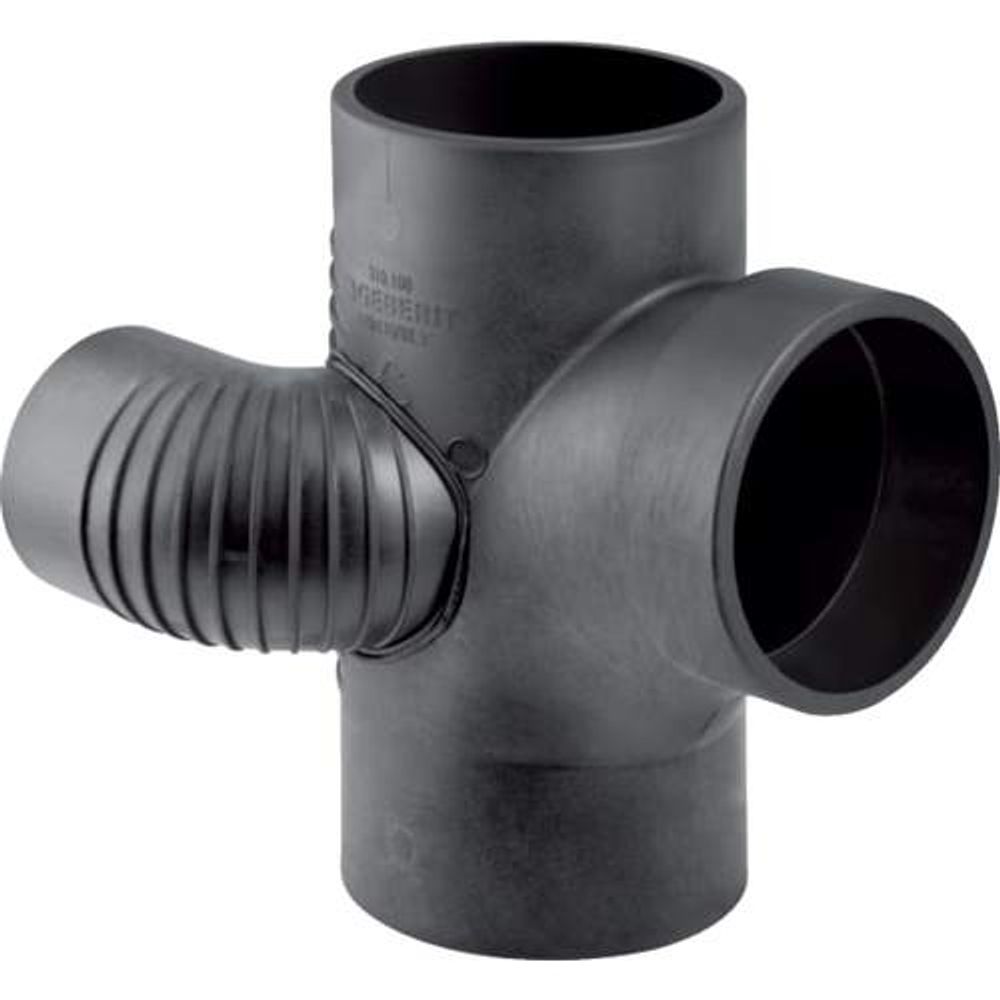

Geberit SILENT-DB20 SCHACHTABZWEIGMAX INNENRADIUS RECHTS DN90/90/75, 308871141

Geberit SILENT-DB20 SCHACHTABZWEIGMAX INNENRADIUS RECHTS DN90/90/75, 308871141

• Werkstoff: Polyethylen (PE)
• Werkstoffgüte: Sonstige
• Ausführung: Sonstige
• Oberfläche: Unbehandelt
• Oberflächenbehandlung: Unbehandelt
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Verschlossen: Nein
• Mit Dichtungsmaterial: Nein
• Nenninnendurchmesser Anschluss 2: DN 70
• Länge Anschluss 1 (mm): 120.0
• Übergehend: Nein
• Nenninnendurchmesser Anschluss 1: DN 90
• Systemgebunden: Ja
• Rohraußendurchmesser Anschluss 1 (mm): 90.0
• Rohraußendurchmesser Anschluss 2 (mm): 75.0
• Länge Anschluss 2 (mm): 142.0
• Arbeitslänge Anschluss 1 (mm): 120.0
• Arbeitslänge Anschluss 2 (mm): 142.0
• Nenninnendurchmesser Anschluss 3: DN 90
• Anschluss 3: Kunststoffschweißende
• Länge Anschluss 3 (mm): 106.0
• Arbeitslänge Anschluss 3 (mm): 106.0
• Durchflussart: Ja
• Äußerer Rohrdurchmesser Anschluss 3 (mm): 90.0
• Wanddicke Anschluss 3 (mm): 5.5
• Wanddicke Anschluss 1 (mm): 5.5
• Wanddicke Anschluss 2 (mm): 3.6
• Nenninnendurchmesser Anschluss 4: DN 90
• Anschluss 4: Kunststoffschweißende
• Äußerer Rohrdurchmesser Anschluss 4 (mm): 90.0
• Wanddicke Anschluss 4 (mm): 5.5

Verwendungszwecke
- Für Gebäude mit erhöhten
Schallschutzanforderungen
- Zur Gebäudeentwässerung

Eigenschaften
- Mit Innenradius
- Formstück geschweißt

Technische Eigenschaften
- Farbe: mattschwarz
- Werkstoff: PE-S2

- Form: Schachtbogenabzweig
- Maximale Lagertemperatur (GradC):
40 GradC
- Wärmeausdehnung (mm/(m K)): 0,17
mm/(m K)
- Wärmeleitfähigkeit Rohr (W/(m K)):
0,43 W/(m K)
- A / Ausladung (cm): 8,1 cm
- arc / Winkel (Grad): 88,5 Grad
- H / Höhe (cm): 20,3 cm
- d, D / Außendurchmesser (mm): 90 mm
- DN / Nennweite: 90 / 90 / 70

Fabrikat: Geberit
Typ: Silent-db20
Artikel-Nr.: 308.871.14.1
