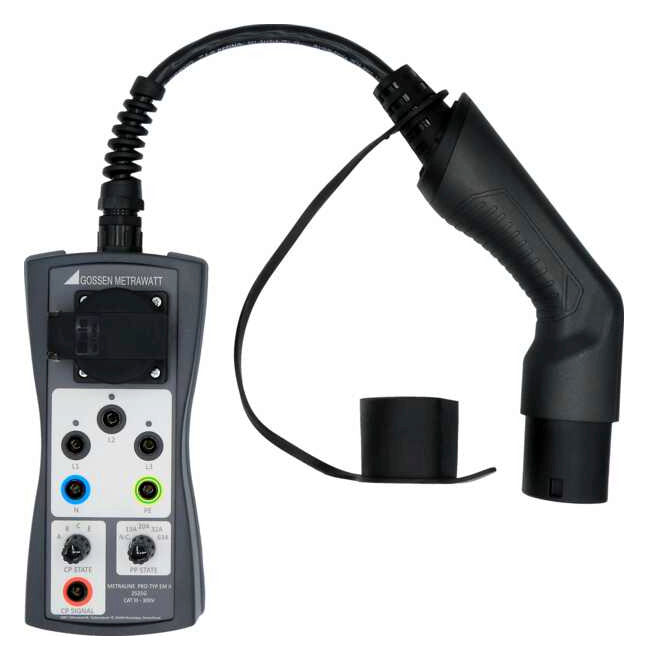

GOSSEN-METRA Messgeräte-Adapter sw METRALINE PRO-TYP EM II

Prüfadapter für E-Ladepunkte (1-/3-phasig, Typ 2) für PROFITEST mit Schuko-Steckdose. 1- und 3-phasiger Prüfadapter mit Stecker Typ 2 zum Prüfen der Wirksamkeit von Schutzmaßnahmen an E-Ladepunkten mit dem Profitest Master, Simulation von fiktiv angeschlossenen Elektrofahrzeugen sowie Simulation der Strombelastbarkeit gemäß IEC 61851-1. Verlängerter CP Prüfstift auch zum Prüfen von Ladepunkten mit fest montiertem Ladekabel.. Fahrzeugsimulation (CP) Fahrzeugzustände A bis E werden über Drehschalter eingestellt Kabelsimulation (PP) Die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A sowie "kein Kabel angeschlossen" können über Drehschalter simuliert werden Fehlersimulation Simulation eines Kurzschlusses zwischen CP und PE über Drehschalter Anzeige der Phasenspannungen über LEDs je nach E-Ladestation können eine oder drei Phasen aktiv sein Prüfen von E-Ladestationen mit fest angeschlossenem Ladekabel durch verlängerten CP-Prüfstift Zur Fahrzeugsimulation (CP): Gemäß IEC 61851 können die Zustände A, B, C und E simuliert werden. Die verschiedenen Fahrzeugzustände werden über den Drehschalter eingestellt. Zustand A - kein Fahrzeug angeschlossen Zustand B - Fahrzeug angeschlossen, aber nicht bereit zum Laden Zustand C - Fahrzeug angeschlossen und bereit zum Laden, Belüftung des Ladebereichs nicht gefordert Zustand E - Fehler: Kurzschluss CP-PE über interne Diode Zur Kabelsimulation (PP): Es können die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A simuliert werden. Außerdem ist es möglich, den Zustand "kein Kabel" zu simulieren. Die Simulation der verschiedenen Ladekabel erfolgt durch Schalten verschiedener Widerstände zwischen PP und PE mithilfe des Drehschalters. Gemäß IEC 61851 sind folgende Werte möglich: 13 A Kabel - 1,5 kΩ 20 A Kabel - 680 Ω 32 A Kabel - 220 Ω 63 A Kabel - 100 Ω . Zusätzlich mit Schuko-Steckdose. 1 Prüfadapter METRALINE PRO-TYP EM II 1 Bedienungsanleitung

Downloads

• Datenblatt
• RoHS-Konformitätserklärung
• Bedienungsanleitung
