Grünbeck Kerzenfilter Boxer KX 1 Zoll, 101835

Grünbeck Kerzenfilter Boxer KX 1 Zoll, 101835

Verwendungszweck

Die Feinfilter BOXER KX und BOXER KDX sind zur Filtration von Trinkwasser bestimmt. Der Feinfilter BOXER KDX mit Druckminderer ist zusätzlich zur Einstellung des Nachdrucks auf der Entnahmeseite geeignet. Die Filter sind im Druck-/ und Unterdruckbereich verwendbar. Die Einstellung des Nachdrucks auf der Entnahmeseite funktioniert nur bei Einsatz im Druckbereich. Die Filter sind nicht einsetzbar bei Kreislaufwässern die mit Chemikalien behandelt sind. Sie sind nicht geeignet für Öle, Fette, Lösungsmittel, Seifen und andere schmierende Medien und auch nicht zur Abscheidung wasserlöslicher Stoffe. Die Feinfilter BOXER KX und BOXER KDX sind nach den Vorgaben der DIN EN 13443-1 und der DIN 19628 konstruiert und zum Einbau in die Trinkwasserinstallation nach DIN EN 806-2 (Einbau unmittelbar nach der Wasserzähleranlage) bestimmt. Sie schützen die Wasserleitungen und die daran angeschlossenen wasserführenden Systemteile vor Funktionsstörungen und Korrosionsschäden durch ungelöste Verunreinigungen (Partikel), wie z. B. Rostteilchen, Sand usw…

Arbeitsweise

Das ungefilterte Trinkwasser strömt durch die Eingangsseite in den Filter und dringt dann von außen nach innen durch die Filterkerze zum Reinwasserausgang. Dabei werden Fremdpartikel mit einer Größe von > 100 µm zurückgehalten. Abhängig von Größe und Gewicht bleiben Fremdpartikel an der Filterkerze haften oder sie fallen direkt nach unten in die Filterglocke. Zusätzlich kann mit dem durchflussoptimierten, nach DIN EN 1567 ausgelegten Druckminderer des Feinfilters BOXER KDX der Nachdruck auf der Entnahmeseite auf 1 – 6 bar (Werkseinstellung 4 bar) eingestellt werden.

• Modell: BOXER KX
• Anschlussnennweite: DN 25
• Anschlussgröße: 1"
• Filterfeinheit: 100 µm
• Obere/untere Durchlassweite: 120/80 µm
• Betriebsdruck: 2 - 16 bar
• Nenndruck: PN 16
• Wassertemperatur: 5 - 30 °C

Lieferumfang

• Feinfilter mit Anschlussflansch
• Wasserzählerverschraubung
• Dichtungen
• Filterkerze 100 µm
• Betriebsanleitung

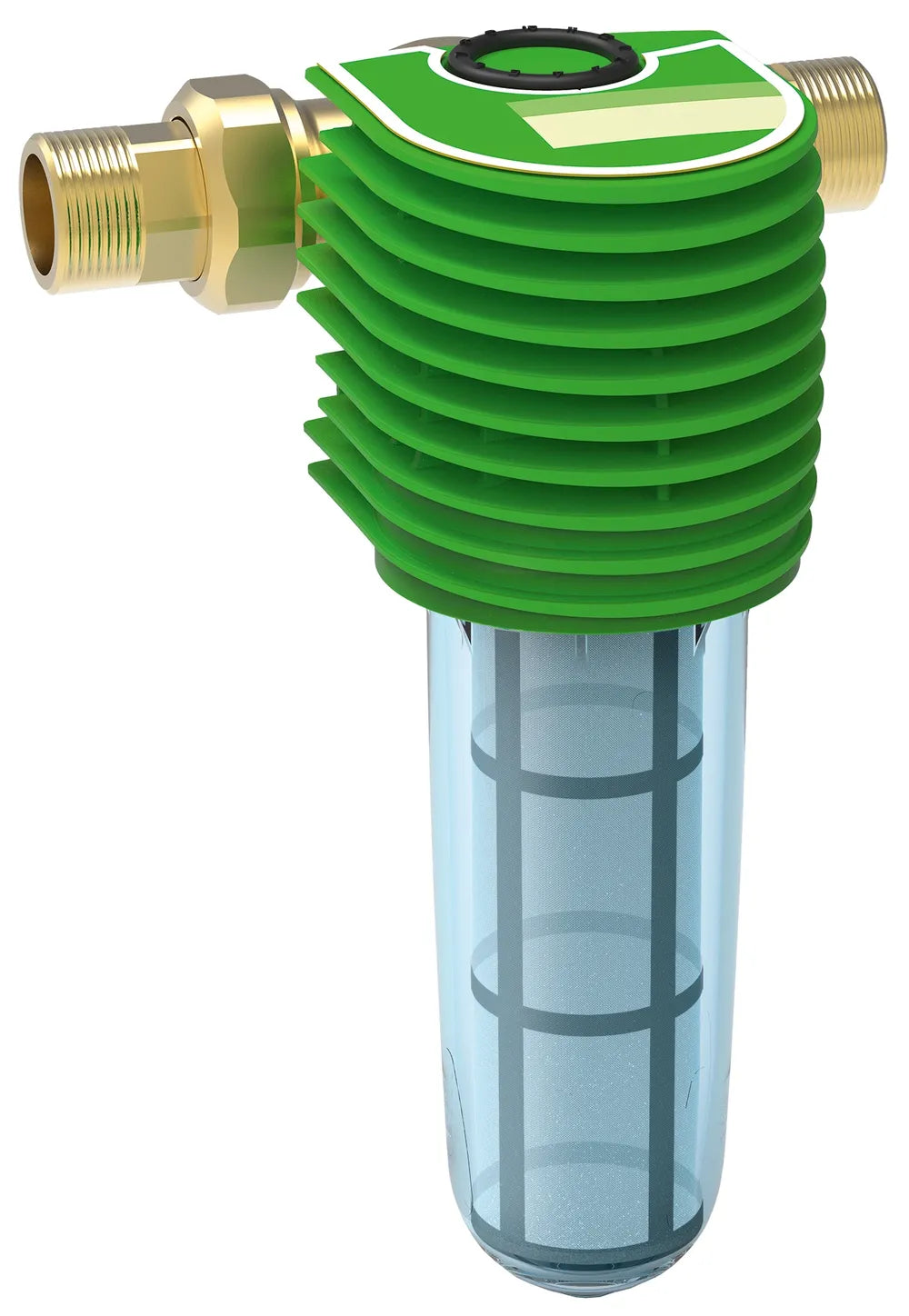

Aufbau

• Anschlussflansch inkl. Wasserzählerverschraubungen aus entzinkungsbeständigem Messing mit Dichtungen und Edelstahlschrauben.
• Stützgewebe aus hochwertigem Kunststoff für Dauereinsatz.
• Wartungsring zum Einstellen des nächsten Wartungstermins (Filterwechsel).
• Transparent-blaue Filterglocke aus Polyestergewebe (Filterfeinheit 100 µm in der Standardausführung; 80 µm, 50 µm, 20 µm und 5 µm nachrüstbar).
• Beim BOXER KDX ist im Filterkopf ein Druckminderer mit Manometer zur Einstellung und Anzeige des Nachdrucks auf der Ausgangsseite integriert.
• Alle wasserberührten Teile entsprechen der Trinkwasserverordnung. Prüfgrundlagen: KTW, DVGW W 270, DIN 50930-6.
• alle Materialien recycelbar
