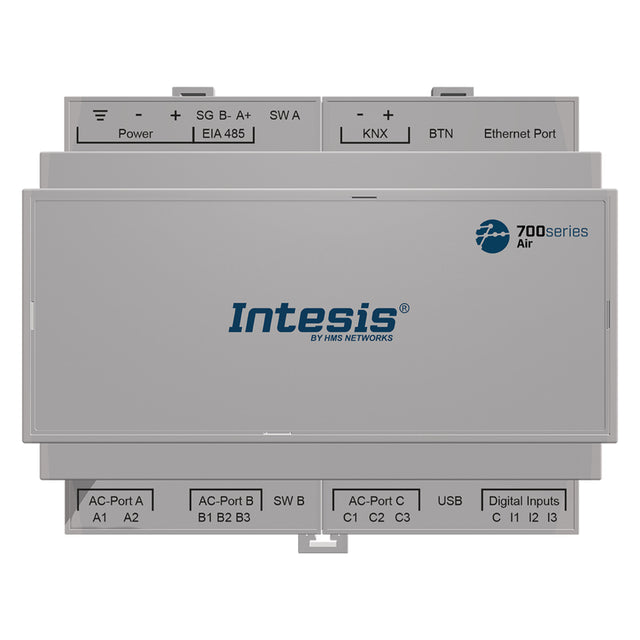

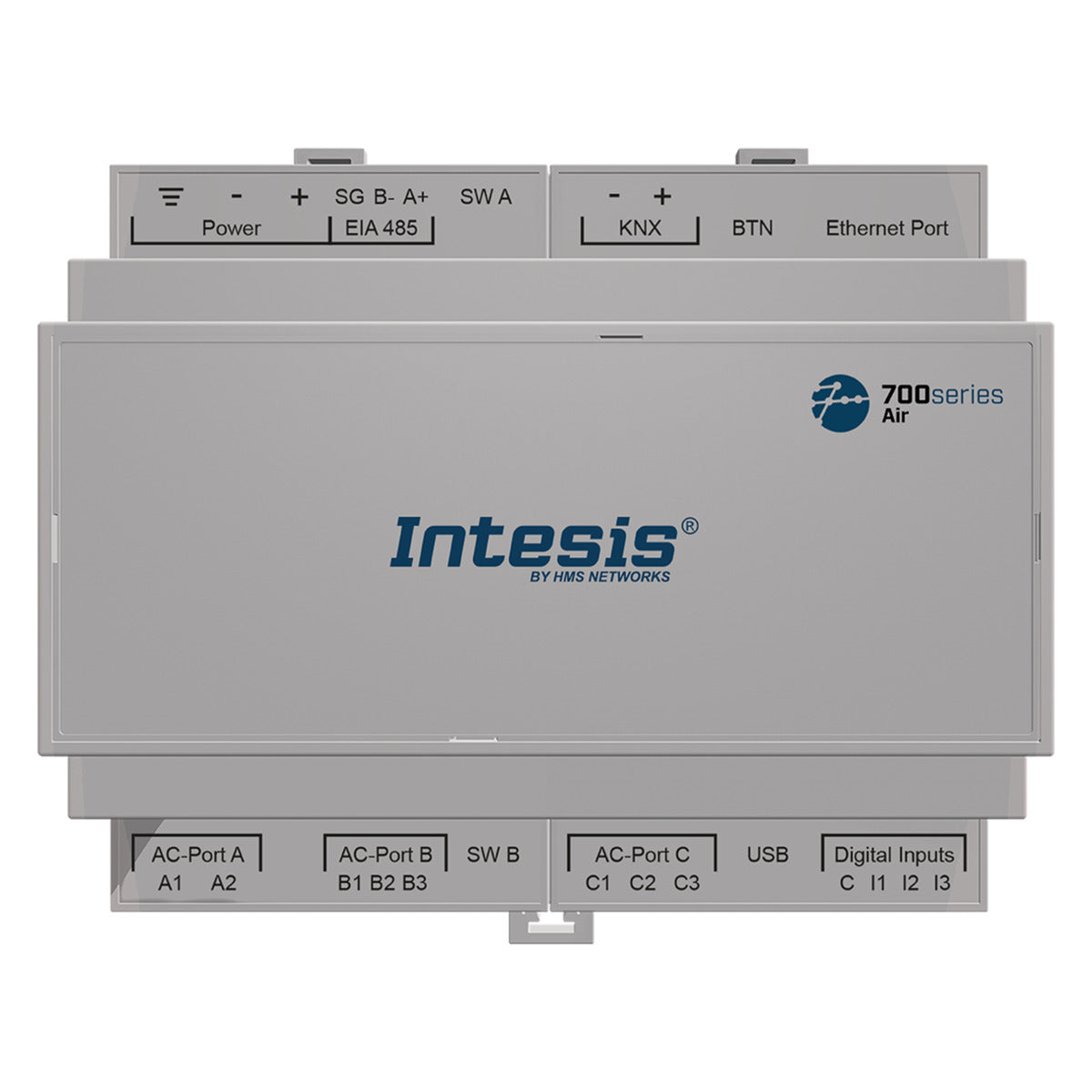

Multi-Gateway GW-MED-64

Name: Multi-Gateway GW-MED-64
Brand: Mitsubishi Heavy Industries
SKU: GW-MED-64
Price: 5454.87 EUR
Availability: InStock

Mitsubishi Heavy Industries | SKU: GW-MED-64

5.454,87 €

inkl. MwSt. zzgl. Versand

Die Ökodesign-Richtlinie (ErPD)

Die Ökodesign-Richtlinie (Energy-related Products Directive) stellt hohe Anforderungen an Produkte mit Energieverbrauch. Sie zielt darauf ab, den Energieverbrauch und die Umweltauswirkungen von Produkten über ihren gesamten Lebenszyklus zu minimieren.

Saisonale Effizienzwerte

Die Effizienzwerte werden saisonal bewertet (SEER für Kühlen, SCOP für Heizen). Diese berücksichtigen reale Betriebsbedingungen über eine gesamte Saison — nicht nur Spitzenleistungen unter Laborbedingungen.

Gesetzlicher Hinweis gemäß EU-Verordnung 2024/573:
Die Inbetriebnahme von Split-Klimageräten darf nur von zertifizierten Fachbetrieben durchgeführt werden. Der Käufer erklärt mit dem Kauf, dass er das erworbene Klimagerät ausschließlich von einem entsprechend zertifizierten Kälte-Klima-Fachbetrieb installieren und in Betrieb nehmen lässt.

Dieses Klimagerät enthält fluorierte Kältemittel. Die Installation und Inbetriebnahme darf ausschließlich durch einen zertifizierten Kälte-Klima-Fachbetrieb erfolgen.

Was darf ich selbst machen? Was nur der Fachbetrieb?

✔ Das darfst du selbst:
• Wanddurchbruch bohren und Kernlochbohrung vorbereiten
• Kabelkanal / Leitungsschacht verlegen
• Wandkonsole / Halterung für das Außengerät montieren
• Kondensat-Ablaufschlauch verlegen (ohne Kältemittel-Kontakt)
• Innengerät an der Wandhalterung befestigen (mechanisch)

✘ Nur durch zertifizierten Fachbetrieb:
• Kältemittelleitungen anschließen (Bördeln, Vakuumieren, Befüllen)
• Kältemittelkreislauf in Betrieb nehmen
• Elektrischer Festanschluss (NAV § 13 Abs. 2)
• Dichtigkeitsprüfung durchführen
• Inbetriebnahmeprotokoll erstellen

Rechtsgrundlage: F-Gase-Verordnung (EU) 2024/573, ChemKlimaschutzV, NAV § 13 Abs. 2. Verstöße können mit Bußgeldern bis zu 50.000 € geahndet werden. Siehe auch unsere AGB § 11 — Kältemittel-Klausel.

Fragen? Schreib uns an info@justfyx.com

Beschreibung

Marke: Intesis
Gerätekurzbeschreibung
Das Multi-Gateway wird an den A/B-
Superlink-Bus des Außengeräts
angeschlossen und
ermöglicht die Steuerung aller an das
Klimasystem angeschlossenen Innengeräte.
Dies
ermöglicht nicht nur die Steuerung und
Überwachung der wichtigsten
Innengerätefunktionen,
sondern auch den Zugriff auf einige
interne Vari- ablen der Außengeräte. Das
Multi-Gateway
verfügt über die
Datenkommunikationsprotokolle Modbus RTU
und Modbus TCP, BACnet/IP und
BACnet MS/TP sowie KNX TP-1.
Gerätetypbeschreibung
Das Gerät gehört zu folgender Serie:
- Gateways
Das Multi-Gateway wurde entwickelt, um
die bidirektionale Steuerung und
Überwachung von
Mitsubishi Heavy Industries VRF-Systemen
von einer Gebäudeleittechnik (GLT), von
einer
speicherprogrammierbaren Steuerung (SPS)
oder von externen Reglern (PLC, DDC) zu
ermöglichen.
Besondere Merkmale
- Direkter Zugriff auf den A/B-
Superlink-Bus der im VRF-System
vorhandenen Geräte
- Scannen: Automatische Identifizierung
der im VRF-System vorhandenen Geräte
- Mehrere Anwendungen verfügbar:
Konfigurierbar für BACnet/IP und BACnet
MS/TP, Modbus
TCP und Modbus RTU, KNX TP-1 und Home
Automation-Kommunikationsprotokolle
Technische Daten
Leistungsdaten
Anschließbare IGe Anzahl, max. 64 Stk
Produktinformation
Gewicht netto 240 g
Elektrische Daten und Anschlüsse
Netzspannung, Nenn 24 V
Kabelquerschnitt, max. 2,5 mm²
Leistungsaufnahme Nenn 3 W
Anschluss Typ Schraubklemme, Stecker
Bus-Protokoll BACnet/IP, BACnet MS/TP,
KNX TP-1, Modbus RTU, Modbus TCP
Installationsart Hutschiene TS35
Anschluss Kontakt RJ45, seriell EIA485
(Steck-Schraub-Klemmen- block, 2 Pole).
SELV,
Superlink-Anschlüsse
Abmessungen
Abmessung Korpus ohne Teile (HxBxT)
90x105x59 mm

Spezifikationen

Marke: Intesis

Gerätekurzbeschreibung

Das Multi-Gateway wird an den A/B-Superlink-Bus des Außengeräts angeschlossen und

ermöglicht die Steuerung aller an das Klimasystem angeschlossenen Innengeräte. Dies

ermöglicht nicht nur die Steuerung und Überwachung der wichtigsten Innengerätefunktionen,

sondern auch den Zugriff auf einige interne Vari- ablen der Außengeräte. Das Multi-Gateway

verfügt über die Datenkommunikationsprotokolle Modbus RTU und Modbus TCP, BACnet/IP und

BACnet MS/TP sowie KNX TP-1.

Gerätetypbeschreibung

Das Gerät gehört zu folgender Serie:

- Gateways

Das Multi-Gateway wurde entwickelt, um die bidirektionale Steuerung und Überwachung von

Mitsubishi Heavy Industries VRF-Systemen von einer Gebäudeleittechnik (GLT), von einer

speicherprogrammierbaren Steuerung (SPS) oder von externen Reglern (PLC, DDC) zu

ermöglichen.

Besondere Merkmale

- Direkter Zugriff auf den A/B-Superlink-Bus der im VRF-System vorhandenen Geräte

- Scannen: Automatische Identifizierung der im VRF-System vorhandenen Geräte

- Mehrere Anwendungen verfügbar: Konfigurierbar für BACnet/IP und BACnet MS/TP, Modbus

TCP und Modbus RTU, KNX TP-1 und Home Automation-Kommunikationsprotokolle

Technische Daten

Leistungsdaten

Anschließbare IGe Anzahl, max. 64 Stk

Produktinformation

Gewicht netto 240 g

Elektrische Daten und Anschlüsse

Netzspannung, Nenn 24 V

Kabelquerschnitt, max. 2,5 mm²

Leistungsaufnahme Nenn 3 W

Anschluss Typ Schraubklemme; Stecker

Bus-Protokoll BACnet/IP; BACnet MS/TP; KNX TP-1; Modbus RTU; Modbus TCP

Installationsart Hutschiene TS35

Anschluss Kontakt RJ45; seriell EIA485 (Steck-Schraub-Klemmen- block, 2 Pole). SELV;

Superlink-Anschlüsse

Abmessungen

Abmessung Korpus ohne Teile (HxBxT) 90x105x59 mm
