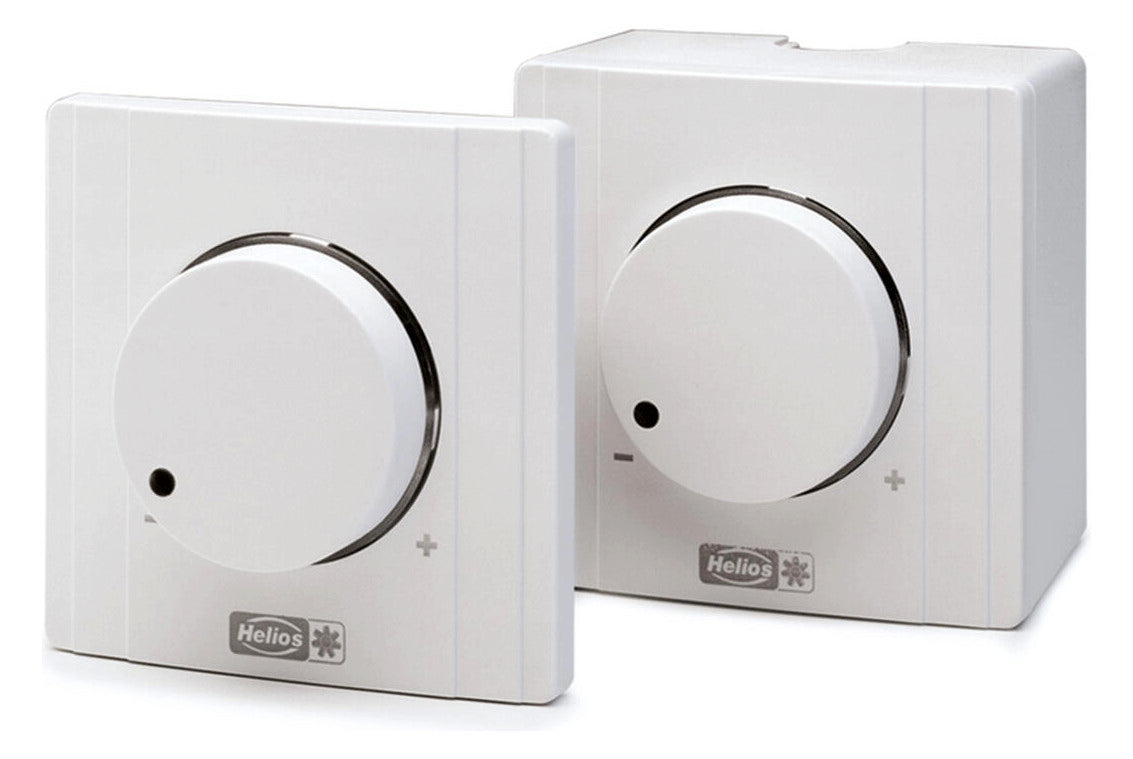

Helios HELIOS-Drehzahl-Potentiometer 10V DC PA 10, Aufputz | 01735

PA 10 Artikel-Nr.: 1735 DREHZAHL-POTENTIOMETER MIT BETRIEBSZUSTANDSANZEIGE 10V DC, AUFPUTZ Einsatzgebiet: Zur direkten Steuerung/Sollwertvorgabe von EC-Ventilatoren mit Potentiometer-Eingang. Zusätzlich mit Freigabeschalter und LED-Anzeige für den Betriebszustand (abhängig von der Ausstattung der Ventilatortype). Steuerung mit Potentiometer: Das Potentiometer wird direkt an den Potentiometer-Eingang der Ventilatorsteuerung angeschlossen. Diese hat hierfür eine Potentiometerversorgung von z.B. 10 V DC und einen Sollwerteingang von 0-10 V DC. Mindestspannung: Im PU/PA ist ein zweites Potentiometer integriert. Die Mindestspannung (min. 1,3 V) ist stu - fenlos einstellbar, so dass ein sicherer Motoranlauf bei niedrigster Drehzahleinstellung gewährleistet ist. Freigabeschaltung: Der Drehknopf für das Potentiometer ist gleichzeitig ein Druckschalter, über den die Ein-/Ausschaltung des Ventilators mit Freigabeeingang (z.B. 24 V DC) erfolgt. Leuchtring mit LED: Signalisiert optisch den Betriebszustand des Ventilators. Bei Ventilatoren mit Betriebsmelde-Relais Wechsel von grün (Nor malbetrieb) auf rot (Störung). Erforderliche Versorgungsspannung siehe technische Daten. Technische Daten: Potentiometer 10 kOhm (mit min. Potentiometer ca. 7,9 16,5 kOhm) Bei einer Potentiometerversorung von 10 V ergibt sich eine Steuerspannung 0-10 V DC. Min. Spannung 1,3 6,7 V DC einstellbar. LED-Versorgungsspannung: 10/24 V DC (P 10/24), min. 6 mA Zulässige Umgebungstemp. 0 bis +40GrdC Schutzart IP 40 Schaltplan-Nr. SS-1000 Fabrikat: Helios Ventilatoren Typ: PA 10 Artikel: 01735
