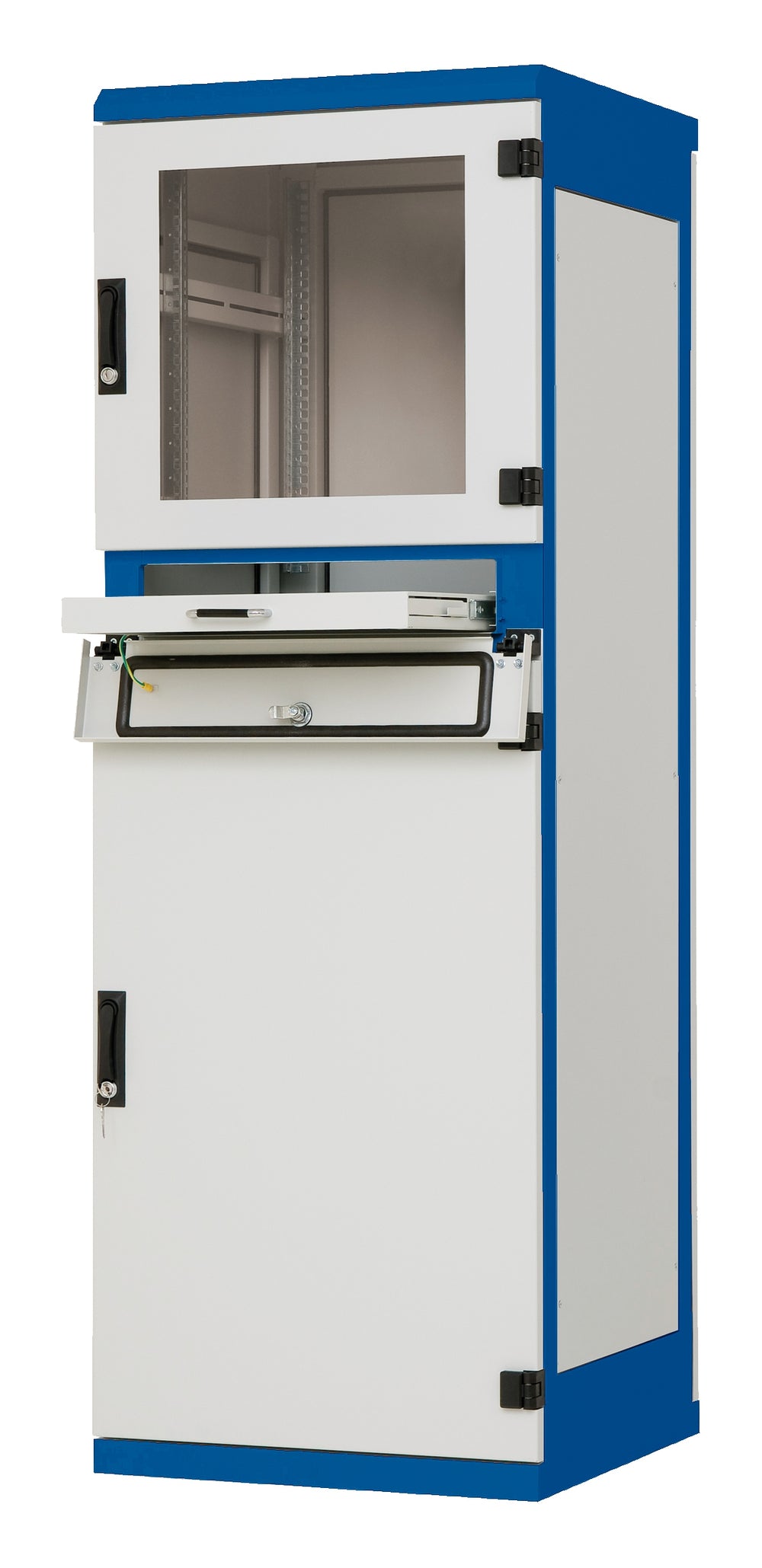

Industrie-Steuerungsschrank B600xH1750xT600, 19", 37HE, IP54

Industrie-Steuerungsschrank B600xH1750xT600, 19", 37HE, IP54

• HxBxT mm: 1750x600x600
• HE: 37
• Min. Umgebungstemperatur: -10
• Optionales Zubehör: DBC14805--;DBK14805--;DFS14845-C;IU070114-3;IU070113--;Q7070114-A;Q7070113-A;DSSRA050--;DMP1914---;DTLIGHT01-;QLGSW2457-;HSER0240GS
• Hersteller: Schrack
• Basisbezeichnung: Gehäuse
• Max. Umgebungstemperatur: 70
• Maximallast: 400
• Vorteilscode NL: 2034-1360-10
• Geeignet für HE: 37U-1750mm
• CAD electrical description: 37U, 600/600/1750mm
• PREG: 5000
• Produkt: Steuerungs-Standschrank DSP IP54
• Verpackungseinheit: 1
• Tiefe: 600
• BEST. NR.: DSP376065
• Schutzart: IP54
• Verlustleistung: -235,00
• Nettogewicht (kg/m): 84,70
• BxHxT mm: 600x1750x600

Steuerschr.37HE/B600/T600 IP54

SCHRACK-Info

Anwendungsgebiet

Verteilerschrank für Steuerungen mit Eingabe- und Anzeigeelementen bzw. Computer mit Tastatur, Maus und Monitor. Wird in einer Produktionshalle oder ähnlichen Umgebung verwendet. Besonders konstruiert für raue, staubige Umgebungen, wenn die Einbauten besonders schützenswert sind und/oder auf Grund der Umwelteinflüsse (Staub, Nässe) besonders geschützt werden müssen. Die Einbauten sind oft die Basis für die Teil- oder Gesamtfunktion einer (Produktions-) Anlage. Durch den besonderen Schutz der Steuerungen, bzw. Computer vor Staub und Nässe (Schutzgrad IP54) wird die langfristige, bestmögliche Verfügbarkeit des Gesamtsystems (Produktion, etc.) gesichert. System (Produktions-) ausfälle aus eben diesen Gründen sind ausgeschlossen. Des Weiteren ist ein erhöhter Zugriffsschutz durch die einzeln versperrbaren Abteile gewährleistet.

TECHNISCHE DATEN

• Pulverbeschichtetes Stahltiefziehblech
• Abmessungen:
• Höhe: 1750 mm
• Breite: 600 mm
• Tiefe: 600 mm
• Farbe:
• Türen und Wände:
• hellgrau RAL 7035
• Rahmen: blau RAL 5005
• Maximallast bei gleichmäßiger Verteilung: 400kg
• Schutzart: IP 54
• Sämtliche Türen und Wände sind zum Schutz vor eindringendem Staub und Nässe mit einer Dichtung versehen.
• Dichtes Gehäuse ohne Perforation.
• Kühlung: Passive Kühlung durch Wärmeaustausch mit dem Außenbereich.
• Rück- und Seitenwände: Mit Schrauben am Schrankrahmen befestigt. Abnehmbar.
• Kabeleinführungsmöglichkeit: 300x100 mm im Boden mit einer verschraubten und abgedichteten Blende versehen. Die Kabeleinführung muss dem Schutzgrad IP54 entsprechend ausgeführt werden.
• Erdung:
• M8-Erdungspunkt plus 19" Erdungsset.
• Erdungsverbindungen mit FastOn-Verbindern zu allen abnehmbaren Teilen vorverdrahtet.
• Abteile 3:
• Trennung des unteren und oberen Schrankbereiches durch die vorinstallierte Tastatur-/Maus--Auszugslade mit 350 mm Tiefe.
• Kabelführung erfolgt im rückwärtigen Schrankbereich.
• Vertikale Kabelführung durch optionale Kabel-Organizer DBKO8080 flexibel ausführbar.
• Untere Sektion:
• Für die Steuerungseinheit bzw. den Computer.
• Abteil: 21 Höheneinheiten / 934 mm
• Vollmetalltüre RAL 7035 mit Schwenkhebel mit Halbzylinder. Gleichschließend mit den anderen Schlössern. Halbzylinder austauschbar. Öffnungswinkel der Türe: 180°. Rechts angeschlagen.
• Zwei Paar verzinkte, vertikale 19" Schienen, 21HE. Stufenlos tiefenverstellbar.
• Mittlere Sektion:
• Für die Eingabeeinheit bzw. Tastatur und Maus.
• Abteil: 4 Höheneinheiten / 178 mm
• Vollmetalltüre RAL 7035, aufklappbar, mit Einpunktschloss. Gleichschließend mit den anderen Schlössern.
• Auszug-Fachboden B=460 mm, T=350 mm für Tastatur- und Mausauflage vorinstalliert. Nutzbare Tiefe bei Vollauszug; 240 mm.
• Mausauflage B=150 mm, T=170 mm ist unter der Tastaturauflage nach rechts ausziehbar.
• Tastatur und Maus nicht im Lieferumfang enthalten.
• Obere Sektion:
• Für die Anzeigeeinheit bzw. den Computermonitor.
• 12 Höheneinheiten / 534 mm
• Glastüre aus 4mm Sicherheitsglas, RAL 7035 mit Schwenkhebel, vorbereitet mit Halbzylinder. Gleichschließend mit den anderen Schlössern. Halbzylinder austauschbar. Öffnungswinkel der Türe: 180°. Rechts angeschlagen.
• Zwei Paar verzinkte, vertikale 19" Schienen, 12HE. Stufenlos tiefenverstellbar.
• Optional kann ein fixer Fachboden mit 350 mm (DFS14835-C), 450 mm (DFS14845-C) oder 550 mm Tiefe (DFS14855-C) installiert werden um Anzeigeelemente oder Computermonitore darauf zu stellen.
• Abstände (gültig für untere und obere Sektion):
• Mindest-Abstand der vorderen vertikalen Montageleisten (19" Schienen) zur Tür: 35 mm
• Mindest-Abstand der hinteren vertikalen Montageleisten (19" Schienen) zur Rückwand: 35 mm
• Maximalabstand (zwischen vorne und hinten) der vertikalen Montageleisten (19" Schienen): 510 mm
• Max. Einbautiefe für Komponenten bei Aufstellung auf Fachböden: 575 mm
• Freier Abstand (links/rechts) zwischen den vertikalen Montageleisten (192 Schienen): 451 mm
• Inkludiertes Montagematerial: 16 Stk. Käfigmuttern und Schrauben M6.
• Zahlreiches Zubehör (Fachböden, Patchpanele, Kabelführungen, Netzleisten, Leuchten etc.) verfügbar.
• Schrank wird vollständig zusammengebaut auf Einwegpallette ausgeliefert.
