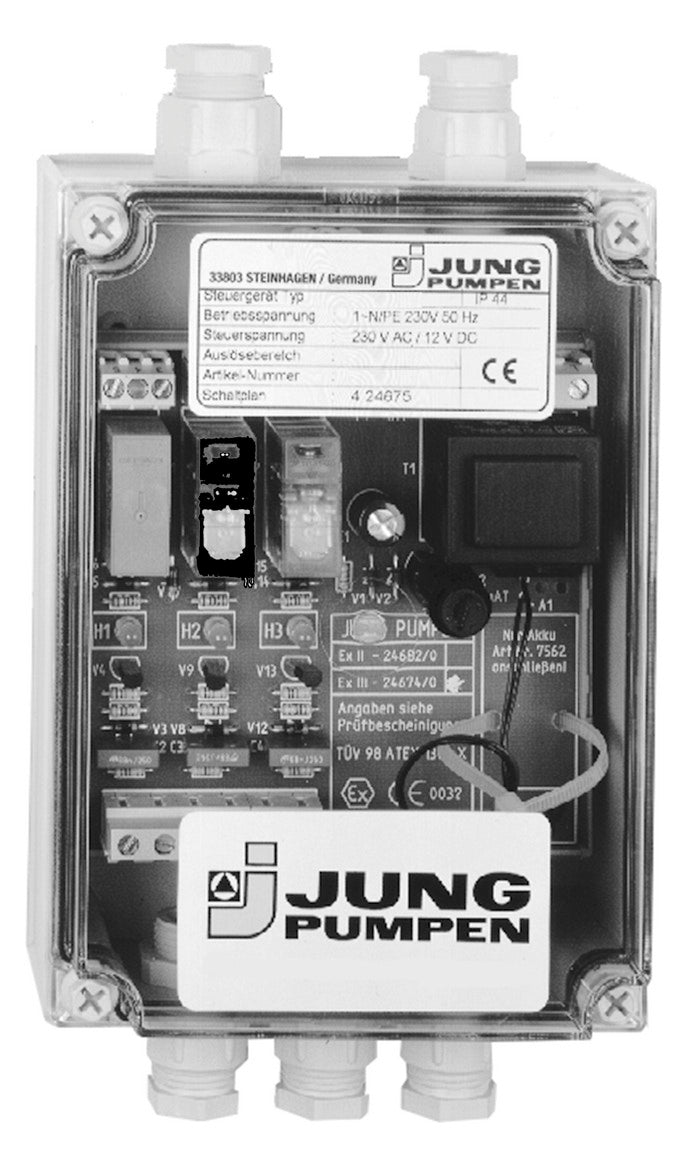

JUNG PUMPE E-ZUBEHÖR HILFSSCHALTGERÄT EX

"Pentair Jung Pumpen Hilfsschaltgerät ExH-A Zur galvanischen Trennung zwischen den im Ex-Bereich eingesetzten Kugeltauch- schaltern und einer Steuerung. Durch das Hilfsschaltgerät werden die Tauchschalter oder andere Befehlsgeber in "eigensichere Stromkreise" der Schutzart EEx ib IIC gelegt. Da nur die Steuerstromkreise eigensicher sind,muss das Gerät außerhalb des explo- sionsgefährdeten Bereiches installiert werden. Steuerung für 1N/PE x 230 V, 50 Hz Betriebsspannung. Ausstattung: 1 ISO-Gehäuse mit Klarsichtdeckel, IP 54 (HxBxT) 180 x 130 x 100 mm, mit PG-Verschraubungen H = 220 mm 1 Hilfsschaltmodul Ex II (mit 2 eigen- sicheren Stromkreisen) 1 Aufkleber zur Kennzeichnung der eigensicheren Leitungen Das Hilfsschaltgerät benötigt eine eigene Spannungsversorgung. Bei Netz- spannungsausfall ist deshalb die Über- tragung eines Schaltbefehles nur über den als Zubehör lieferbaren Akku möglich. Anschlussmöglichkeit und integrierte Ladeschaltung sind serien- mäßig bereits vorhanden. Zur netzunab- hängigen Versorgung der Alarmanlage in der nachgeschalteten Steuerung muss ebenfalls ein Akku eingesetzt werden."

Downloads

• Datenblatt
• Montageanleitung
