JUNG PUMPE FÄKALIENHEBEANLAGE COMPLI 300 230 V

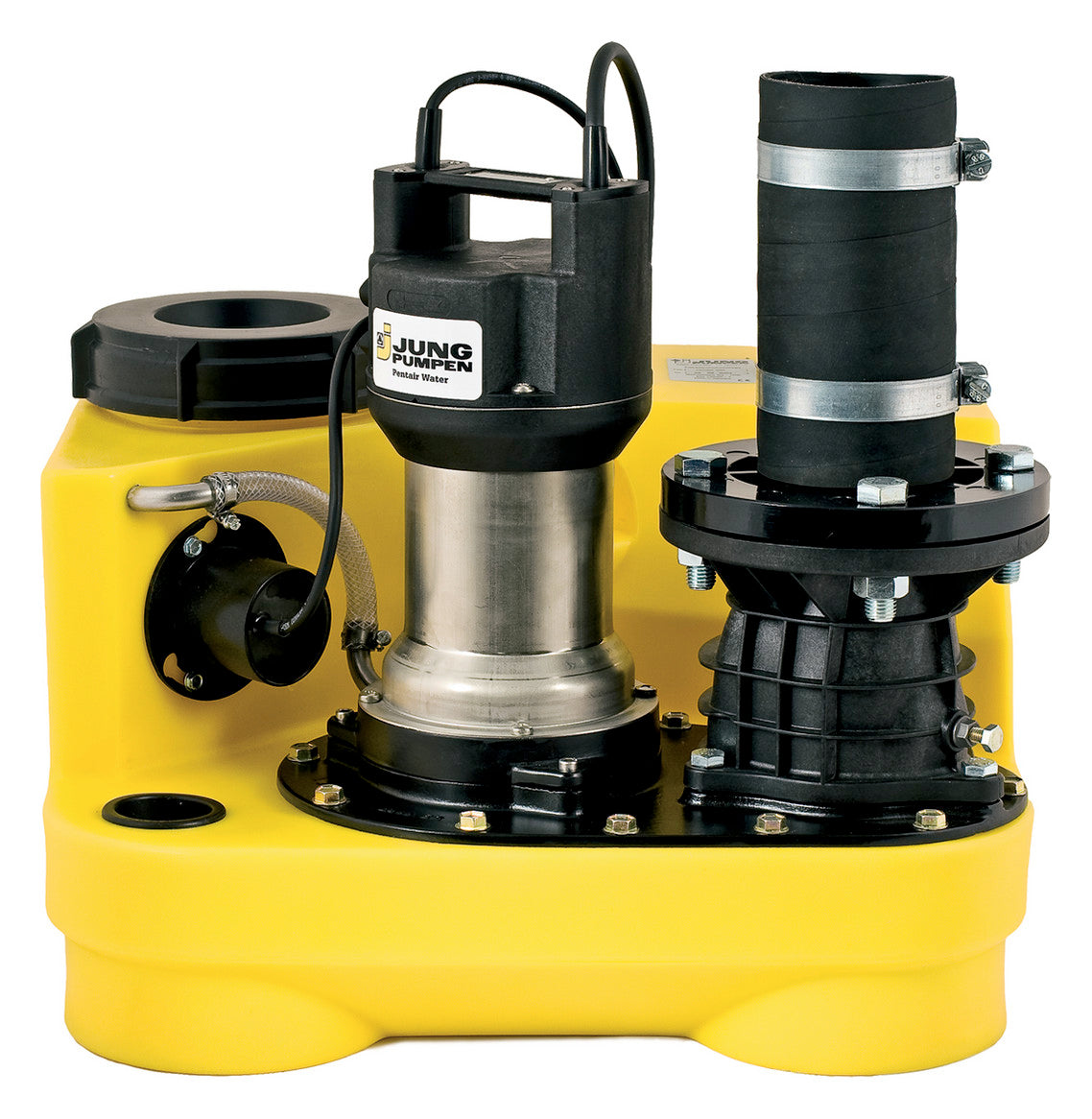

"Pentair Jung Pumpen Fäkalienhebeanlage Compli 300 E Die überflutbare Einzelanlage besteht aus Kunststoffbehälter (PE) in Stufen- form mit optimiertem Boden zur Redu- zierung von Ablagerungen und Ver- stopfungen, Trägerplatte aus Grauguss mit integriertem Ringgehäuse, aufge- setzter Motor, Rückschlagklappe und Druckabgang. Behälter - Maße: 443 x 525 x 525 mm (HxBxT) - Behälterinhalt: 50 l - Stutzen für Lüftungsleitung DN 70 mit Überschiebmuffe, wahlweise als Muffe in DN 50 - 4 Zuläufe DN 100/50 an drei Seiten und oben. Ausführung als Muffe mit Klemmflansch und Einschubbegrenzung. Zulaufhöhe an den Seiten: 180 mm - Zusatzanschluss 50 mm vertikal als Muffe für z.B. eine Handmembranpumpe. - Zusatzanschluss 50 mm horizontal als Muffe - Anschlussflansch DN 80 - Elastische Verbindung mit 2 Spann- schellen für Druckrohr mit Außendurch- messer 90 mm Tauchmotorpumpe vertikal, einstufig zur Förderung von Abwasser gemäß DIN 1986-3, betriebsfertig auf dem Behälter mon- tiert, Freistromrad mit großem freien Durchgang, trockenlaufsicher durch Dauerfettfüllung, Motorthermostat zum Schutz vor Überhitzung, Leitungs- einführung längswasserdicht vergossen und durch Steckverbindung tauschbar. Freier Durchgang: 50 mm Fördermenge Q: 33-13 cbm/h Förderhöhe H: 1-9 m Motorschutzart: IP 68 Spannung: 1/N/PE~230 Motorleistung P2: 0,95 kW Motordrehzahl n: 2725 1/min Betriebsart: S3 nach VDE Druckstutzen: DN 80 Gewicht: 29 kg Steuerung - Automatisches und wasserstands- abhängiges Ein- und Ausschalten - Niveauerfassung im Behälter eingebaut. - Steckergehäuse, 121x66x55 mm (HxBxT), Schutzart IP 44, 4m Leitung, LED-Anzeige "betriebbereit" Hand-0-Automatikschalter Netzabhängiger Alarmsummer Potentialfreier Sammelstörmeldekontakt"

Downloads

• Datenblatt
• Leistungserklärung
• CE-Konformitätserklärung
• Montageanleitung
• Bedienungsanleitung
• Wartungsanleitung
