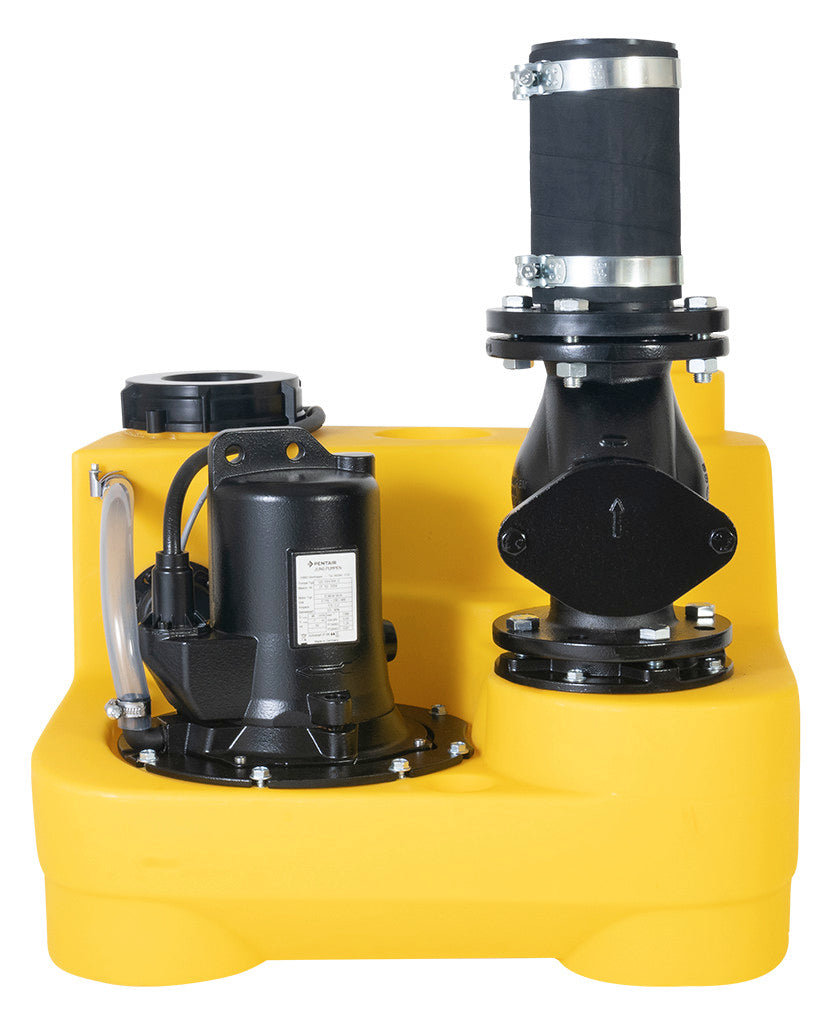

JUNG PUMPE FÄKALIENHEBEANLAGE COMPLI 400 400 V, MONTIERTE RÜCKSCHLAGKLAPPE

"Pentair Jung Pumpen Fäkalienhebeanlage Compli 400 mit RSK steckerfertig LGA Bauart geprüft nach DIN EN 12050 Überflutungssichere Einzelanlage bestehend aus: Kunststoffbehälter in Stufenform aus PE mit optimiertem Be- hälterboden zur Reduzierung von Ablager- ungen und Verstopfungen. Trägerplattform aus GG mit integriertem Ringgehäuse, Druckabgang und aufgesetz- tem Motor für solide Befestigung und einfache Wartung. - Große Reinigungsöffnung - Stutzen für Lüftungsleitung DN 100/70 abgestuft (wahlweise als Zulauf von oben verwendbar) - Stutzen DN 70 (für Lüftung bei Zulauf von oben) - Zusatzanschluss - Durchm. 50 mm - An- schluss einer HMP 1 1/2" oder Alternative als Muffe vertikal - Zusatzanschluss - Durchm. 50 mm - als Muffe horizontal - Behälterinhalt : 50 l - Höhe x Breite x Tiefe : 445x650x595 mm - Zulaufhöhe : 180/250 mm - Zulaufinnenmaß : DN 100 Ausführung horiz. als Muffe mit höhen- verstellbarem Klemmflansch mit Ein- schubbegrenzung - Elast. Verbindung mit 2 Spannschellen für Druckrohr mit Außendurchmesser 110 mm - Anschlussflansch DN 80 mit Rohrstück Durchmesser 110 mm für Druckrohr DN 100 (Anschlussflansch für Druck- rohr DN 80 auf Wunsch lieferbar) - Überschiebmuffe Durchmesser 75 mm für Lüftungsleitung DN 70 1 vertikal einstufige Abwassertauch- motorpumpe zur Förderung von Abwasser gemäß DIN 1986-3, betriebsfertig auf dem Behälter montiert, Freistromrad mit großem freien Durchgang, trockenlauf- sicher durch Dauerfettfüllung, Motor- thermostat zum Schutz vor Überhitzung. Leitungseinführung längswasserdicht ver- gossen und durch Steckverbindung tausch- bar. Leistungsangaben der Pumpe: Freier Durchgang : 70 mm Fördermenge : Q = 48 - 13 cbm/h Förderhöhe : H = 1 - 6 m Motorschutzart : IP 68 Motorleistung : P2 = 0,87 kW Motor-Drehzahl : n = 1390 1/min Stromart/Spannung : D-Strom 230/400 V Betriebsart : S 3 nach VDE Druckstutzen : DN 100 Gewicht der Anlage : 55 kg Vollautomatische Niveauschaltung be- triebsfertig im Sammelbehälter ein- gebaut. Steuerung ADZ 00 Steuerung (Direktstart) zum wasser- standsabhängigen, automatischen Ein- und zeitabhängigen Ausschalten der Pumpe, ISO-Gehäuse mit Klarsichtdeckel, (HxBxT) 220x230x155 mm, Schutzart IP 44, steckerfertig verdrahtet mit 4 m Lei- tung zwischen Steuerung und Pumpe Bestückung: 1 Schaltschütz 1 Sicherung für Steuerstromkreis 1 Steuertrafo 1 Kontrolllampe Betrieb 1 Kontrolllampe Drehrichtungsanzeige 1 Kontrolllampe Störung 1 Prüftaster 1 netzabhängige Alarmanlage mit: 1 potentialfreien Schließer für die Störmeldung 1 Ladeschaltung mit Halterung für optionalen 9 V-Akku 1 Alarmsummer wahlweise quittierbar, 1,5 m Netzanschlussleitung mit CEE- Stecker, 5-polig. Betriebsstundenzähler optional."

Downloads

• Datenblatt
• Leistungserklärung
• CE-Konformitätserklärung
• Montageanleitung
• Bedienungsanleitung
• Wartungsanleitung
