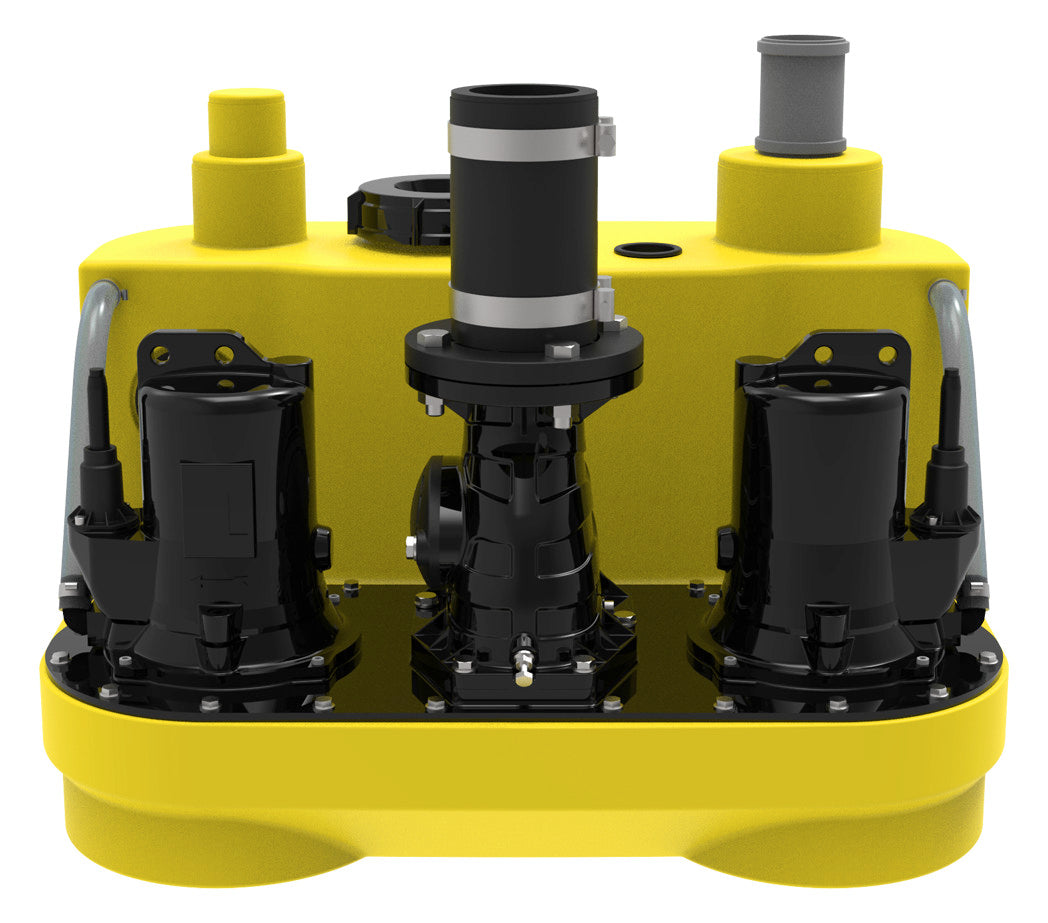

JUNG PUMPE FÄKALIENHEBEANLAGE COMPLI 101 400 V

"Pentair Jung Pumpen Fäkalienhebeanlage Compli 1010/4 BW steckerfertig LGA Bauart geprüft nach DIN EN 12050 Die überflutbare Doppelanlage besteht aus einem stufenförmigen Sammelbehälter (PE) mit optimiertem Boden zur Minimierung von Ablagerungen, einer Trägerplatte (Grauguss) mit Ring- gehäusen, den aufgesetzten Motoren, Doppelrückschlagklappe und einer Steuerung. Gewicht: 115 kg Behälter Maße (HxBxT): 651 x 835 x 650 mm Behälterinhalt: 115 l - Reinigungsöffnung oben - Muffe DN 150 hinten für den Zulauf mit Klemmflansch, Höhe 275 mm, mit exzentrischem Übergangsrohr DN 100/150 Höhe 250-300 mm - 2 seitliche Muffen DN 150/ DN 50 für den Zulauf, Zulaufhöhen 180 und 315 mm; mit exzentrischem Übergangs- rohr DN 100/150 Höhe 180-340 mm - vertikaler Stutzen DN 70 / DN 100 für Lüftung / Zulauf - vertikaler Stutzen DN 70 / DN 150 für Lüftung / Zulauf - vertikale Muffe 50 mm für die Notentsorgung Tauchmotorpumpen vertikal, einstufig zur Förderung von Abwasser gemäß DIN 1986-3, betriebs- fertig auf dem Behälter montiert, trockenlaufsicher, Überhitzungsschutz durch Motorthermostat, Leitungsein- führung längswasserdicht vergossen und durch Steckverbindung leicht zu tauschen Laufrad: Freistromrad Freier Durchgang: 70 mm Druckstutzen: DN 100 Mediumtemperatur: 40°C, kurzzeitig 60°C Fördermenge: max 48 m³/h Förderhöhe: max 6 m Motorleistung P2: 0,87 kW Motordrehzahl: 1450 1/min Motorschutzart: IP 68 Betriebsart: S3 Steuerung zum wasserstandsabhängigen automatischen Ein- und Ausschalten. Die steckerfertige Steuerung schaltet die Pumpen wechsel- seitig mit Spitzenlastfunktion. Der Niveaugeber ist im Behälter eingebaut. Erforderliche Vorsicherungen 16 A. - Betriebsspannung: 3/N/PE~400, 50 Hz - Gehäuse mit Klarsichttür, IP 44 (HxBxT) 430 x 250 x 155 mm - je 4m Ltg. zwischen Pumpe u. Steuerung - 1,5 m Netzanschlussleitung mit CEE-Stecker - Motorschutzeinrichtungen - 2 Hand-Null-Automatik-Schalter - Leuchtanzeigen für Betrieb Pumpen Störung Pumpen Drehfeld Hochwasseralarm Alarmanlage (netzabhängig) - 2 potentialfreie Schließer für Sammelstörmeldung - elektronischer Summer - Akku-Ladeschaltung für netzunab- hängigen Betrieb der Alarmanlage mittels optionalem Akku"

Downloads

• Datenblatt
• Leistungserklärung
• CE-Konformitätserklärung
• Montageanleitung
• Bedienungsanleitung
• Wartungsanleitung
