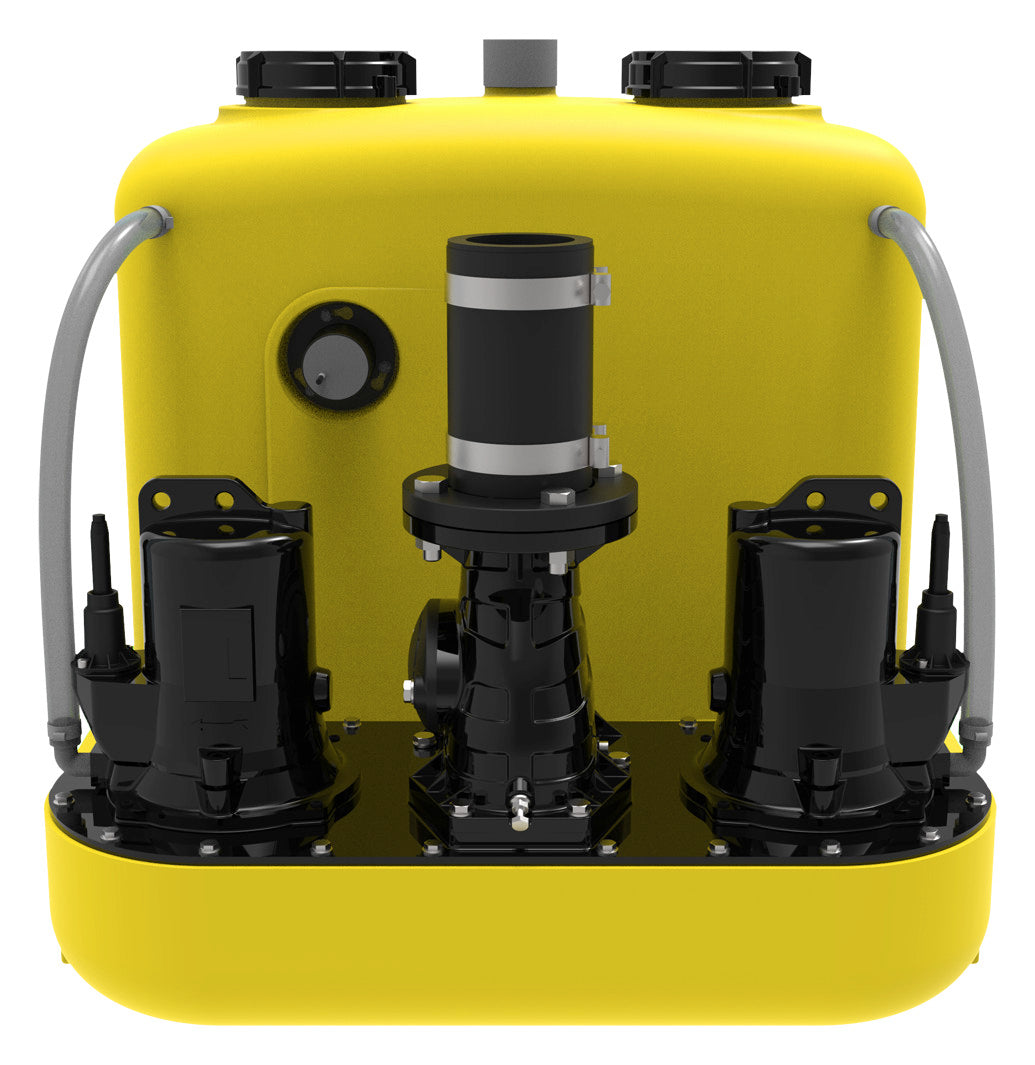

JUNG PUMPE FÄKALIENHEBEANLAGE COMPLI 123 HL, 400 V

"Pentair Jung Pumpen Fäkalienhebeanlage Compli 1235/2 BW HL steckerfertig - LGA Bauart geprüft nach DIN EN 12050 Überflutungssichere Doppelanlage bestehend aus: Kunststoffbehälter in Stufenform aus PE mit optimiertem Behäl- terboden zur Reduzierung von Ablagerun- gen und Verstopfungen. Trägerplattform aus GG mit integriertem Ringgehäuse und Druckabgang für solide Befestigung und einfache Wartung. Außen- liegende Doppelrückschlagklappe vormon- tiert und leicht zugänglich. - Große Reinigungsöffnung - Stutzen für Lüftungsleitung DN 70 - 2 Zusatzanschlüsse - Muffe DN 50 - An- schluss einer HMP 1 1/2" / Alternative - Behälterinhalt : 350 l - Höhe x Breite x Tiefe: 800x910x1010 mm - Zulaufinnenmaß vert. : DN 150 Ausführung als Muffe mit Klemmflansch wahlweise auch horizontal mit bausei- tigem Bogen 90°, dann um 180° drehbar und wie folgt stufenlos einstellbar: Mitte Zulauf bis Behälterboden : 560-700 mm - Elast. Verbindung mit 2 Spannschellen für Druckrohr mit Außendurchm. 110 mm - Anschlussflansch DN 80 mit Rohrstück Durchm. 110 mm für Druckrohr DN 100 - Elast. Verbindung Durchm. 75 mm mit Spannschelle für Lüftungsleitung DN 70 2 vertikal einstufige Abwassertauch- motorpumpen zur Förderung von Abwasser gemäß DIN 1986-3, betriebsfertig auf dem Behälter montiert, Freistromrad mit großem freien Durchgang, trockenlauf- sicher durch Ölkammer, eingebauter Motorthermostat zum Schutz des Antriebs. Leitungseinführung längswasserdicht ver- gossen und durch Steckverbindung sehr leicht tauschbar. Leistungsangaben je Pumpe: Freier Durchgang : 70 mm Fördermenge : Q = 73 - 16 cbm/h Förderhöhe : H = 1 - 15 m Motorschutzart : IP 68 Motorleistung : P2 = 3,3 kW Motor-Drehzahl : n = 2886 1/min Stromart/Spannung : D-Strom 230/400 V Betriebsart : S 3 nach VDE Druckstutzen : DN 100 Gewicht der Anlage : 158 kg Vollautomatische Niveauschaltung be- triebsfertig als Drehkontaktschaltung (Reedkontakte) im Sammelbehälter eingebaut. Steuerung BD 610 Doppelsteuerung (Direktstart) zum wasserstandsabhängigen, automatischen Ein- und Ausschalten der Pumpen, wechselseitig schaltend mit Spitzen- lastfunktion, ISO-Gehäuse mit Klarsicht- deckel, (HxBxT) 430x250x155 mm, Schutz- art IP 44, steckerfertig verdrahtet mit 4 m Leitung zwischen Steuerung und Pumpe Bestückung: 2 Motorschutzschalter mit Kurzschlussschnellauslösung 2 Schaltschütze 1 Steuertrafo 2 Steuersicherungen 2 Kontrolllampen Betrieb 1 Kontrolllampe Drehrichtungsanzeige 1 Kontrolllampe Hochwasseralarm 1 Kontrolllampe Pumpenstörung 2 Wahlschalter Hand-0-Automatik 1 netzabhängige Alarmanlage mit: 2 potentialfreien Schließern für die Sammelstörmeldung 1 Ladeschaltung mit Halterung für optionalen 9 V-Akku 1 Alarmsummer 1,5 m Netzanschlussleitung mit CEE- Stecker, 5-polig. Betriebsstundenzähler optional."

Downloads

• Datenblatt
• Leistungserklärung
• CE-Konformitätserklärung
• Montageanleitung
• Bedienungsanleitung
• Wartungsanleitung
